Módulo do transceptor do SC DDM da classe B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km do transceptor de OLT GPON SFP

Classe B+ do transceptor de TX-2.5G/RX-1.25G GPON (SMF, 1490nm-TX/1310nm-RX, 20km, SC)

Descrição

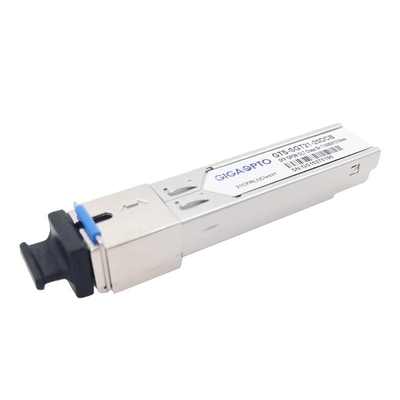

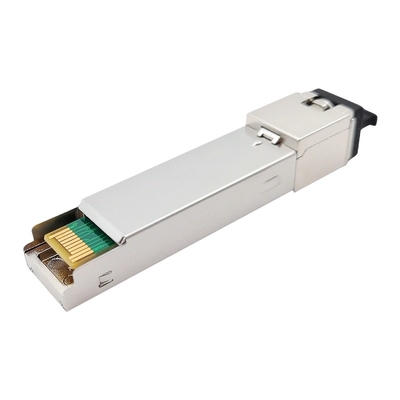

O GTS-SGT21-20DCB Do GIGAOPTO é um módulo do transceptor do elevado desempenho para únicas comunicações da fibra usando um transmissor do contínuo-modo 1490nm e um receptor do explosão-modo 1310nm. É projetado cumprir exigências da classe B+ da UIT G.984.2 para a linha ótica aplicações do terminal (OLT).

O transmissor de 1490nm DFB LD tem os circuitos da compensação da função e de temperatura do controle de poder automático (APC) para assegurar a relação ótica estável do poder e da extinção sobre toda a variação da temperatura de funcionamento. O transmissor encontra a segurança do olho da classe 1 por padrões de IEC60825 e de CDRH. O receptor tem um pré-amplificador hermeticamente empacotado de APD-TIA (amplificador da transporte-impedância) e um amplificador de limitação com saídas diferenciais compatíveis de LVPECL. Caracteriza um pacote estourado detecta a saída (SD) que é LVTTL compatível. A saída do SD virá alto após ter recebido o pacote estourado.

O módulo fornece a informação diagnóstica digital de seus condições operacionais e estado, incluindo o poder transmissor, a polarização do laser atual, a temperatura do módulo, e a tensão de fonte. A calibração e o alarme/dados de advertência do ponto inicial são redigidos e armazenados na memória interna (EEPROM).

O módulo do transceptor de SFP fez o teste de amostra sob a maioria de tipos famosos dos routeres, interruptores, servidores.

O transceptor swappable quente de GPON SFP é ideal para as relações de comunicação óticas da rede da voz passiva do gigabit de Service Provider do Internet (ISP) (GPON), outras relações óticas.

Especificação

Características

• Aplicação assimétrica das únicas ligações de dados bidirecionais TX 2488Mbps/RX1244Mbps da fibra
• 1490nm transmissor do laser do contínuo-modo DFB e 1310nm receptor do explosão-modo APD-TIA

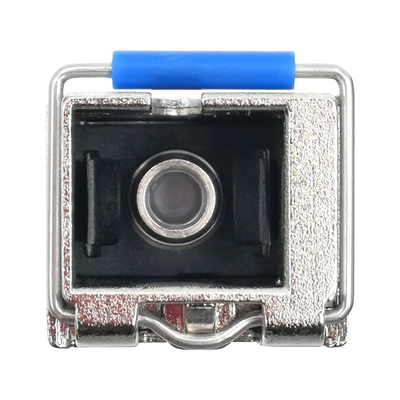

• Pacote Pluggable do fatora de formulários pequeno com conector de SC/UPC
• 0 à temperatura de funcionamento 70°C
• Única fonte de alimentação 3.3V
• Relação de monitoração diagnóstica de Digitas
• Função da explosão RSSI de Digitas para monitorar o nível de poder ótico da entrada
• Relação compatível do entrada/saída dos dados de LVPECL
• Controle da inutilização do transmissor de LVTTL
• Alarme da falha do laser do transmissor de LVTTL
• O sinal rápido do receptor de LVTTL detecta a resposta da indicação (SD)
• Baixo IEM e proteção excelente do ESD
• Standard de segurança IEC-60825 do laser da classe I complacente
• Conformidade RoHS6

Aplicação

• redes óticas passivas Gigabit-capazes (GPON)

Padrões

• Cumpre com o acordo da Multi-fonte de SFP (MSA) SFF-8074i
• Cumpre com a alteração 1 de ITU-T G.984.2
• Cumpre com a parte 15 do FCC 47 CFR, classe B
• Cumpre com FDA 21 CFR 1040,10 e 1040,11 à exceção dos desvios conforme a no. 50 da observação do laser datado do 24 de junho de 2007
• Cumpre com o SFF-8472
• Compatível com classificação Class2 da sensibilidade de TR-NWT-000870 4,1 ESD.
• Compatível com Telcordia GR-468-CORE

Informação pedindo - série do GPON OLT SFP de Gigaopto (palavra simples do SC de DFB+APD)

Compatibilidade

Todos os módulos óticos do transceptor do GTS-SGT21-20DCB SFP de GIGAOPTO são originários aberto, podem ser codificados para ser inteiramente - compatíveis com dispositivos dos tipos populares mundiais, por exemplo HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-Lucent 7360, Nokia 7360, C-DATA, VSOL, BDCOM. Refira por favor a seguinte tabela para compatibilidade detalhada, sentem por favor livre contactar-nos.
