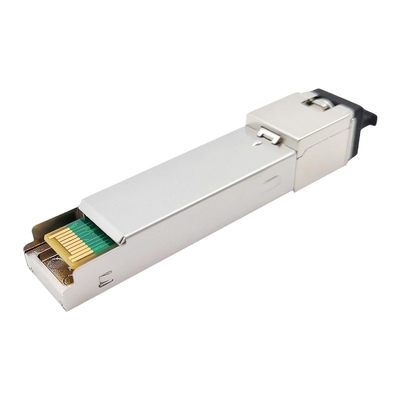

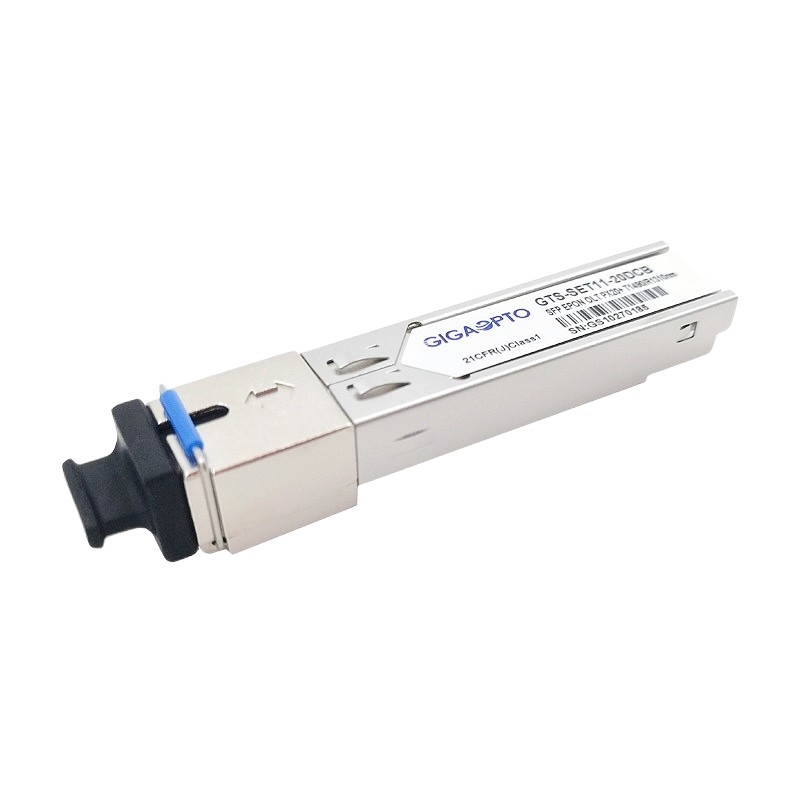

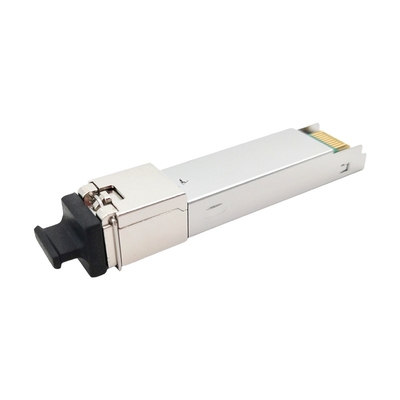

Módulo EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km do SC DDM SMF SFP

Módulos óticos do transceptor do SC SMF DDM de SFP 1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km

Descrição

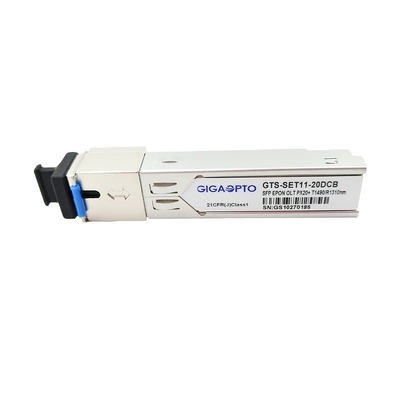

O GTS-SET11-20DCB Do GIGAOPTO é um módulo do transceptor do elevado desempenho EPON OLT projetado para aplicações óticas da rede da voz passiva de Gigabit Ethernet do baixo custo em 1.25Gbps rio abaixo e em 1.25Gbps rio acima. É inteiramente complacente com IEEE 802.3ah-2004.

A seção do transmissor usa um laser de 1490nm DFB e um motorista integrado do laser que seja projetado ser segurança do olho da classe 1 por padrões de IEC825 e de CDRH. O motorista do laser inclui o APC e as funções da compensação de temperatura, que são usados mantendo a relação ótica do poder e da extinção do lançamento constante sobre a temperatura e envelhecendo. O receptor tem um pré-amplificador hermeticamente empacotado de APD-TIA (amplificador da transporte-impedância) e um amplificador de limitação com saídas diferenciais compatíveis de LVPECL. A perda do receptor de sinal (Rx_LOS), transmite a inutilização (Tx_DIS), transmite a falha (Tx_FAULT) e as funções do monitor e de controle são LVTTL compatíveis.

A função de monitoração diagnóstica digital é inteiramente complacente com SFP MSA.

Especificação

Características

• Aplicação 1.25Gbps simétrica das únicas ligações de dados bidirecionais da fibra
• 1490nm transmissor do laser do contínuo-modo DFB e 1310nm receptor do explosão-modo APD-TIA
• Distância de transmissão até 20km
• Pacote Pluggable do fatora de formulários pequeno com conector de SC/UPC
• Única fonte de alimentação 3.3V
• Aplicação compatível de IEEE 802.3ah 1000BASE-PX20+ GEPON
• Relação de monitoração diagnóstica de Digitas
• Digitas estouradas que recebem a indicação da força de sinal (RSSI)
• Relação compatível do entrada/saída dos dados de LVPECL
• Controle da inutilização do transmissor de LVTTL
• Alarme da falha do laser do transmissor de LVTTL
• Alojamento inteiramente metálico para o desempenho superior do IEM
• Consumo da baixa potência
• Standard de segurança IEC-60825 do laser da classe I complacente
• Temperatura de caso de funcionamento: Padrão: -5°C~70°C
• RoHS6 complacente

Aplicação

• Redes óticas passivas de Gigabit Ethernet (GEPON)

• FTTx

Padrões

• Cumpre com o acordo da Multi-fonte de SFP (MSA) SFF-8074i
• Cumpre com o IEEE 802.3ah
• Cumpre com a parte 15 do FCC 47 CFR, classe B
• Cumpre com FDA 21 CFR 1040,10 e 1040,11 à exceção dos desvios conforme à observação No.50 do laser datado do 24 de junho de 2007
• Cumpre com o SFF-8472
• Compatível com classificação Class2 da sensibilidade de TR-NWT-000870 4,1 ESD.
• Compatível com Telcordia GR-468-CORE

Informação pedindo

Compatibilidade

Todos os módulos óticos de Gigaopto são open source e podem ser codificados para ser inteiramente - compatíveis com muitos dispositivos óticos altamente populares. Para este produto (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) refira por favor a seguinte tabela da compatibilidade. Se você gostaria de mais informação sobre a compatibilidade, sinta por favor livre contactar-nos.

Pin Definition

Circuito típico da aplicação

Esboço do pacote

As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
