Detalhes do produto:
|
| Nome do produto: | 10GBASE-LRM2 | Taxa de bocado: | 10Gbps |
|---|---|---|---|
| Tipo de formulário: | SFP+ | comprimento de onda: | 1310nm |
| Meios: | SMF | Componentes: | FP+PIN |
| Alcance: | 2km | Conector: | Duplex do LC |
| Palavras-chaves: | SFP-10G-LRM2 |

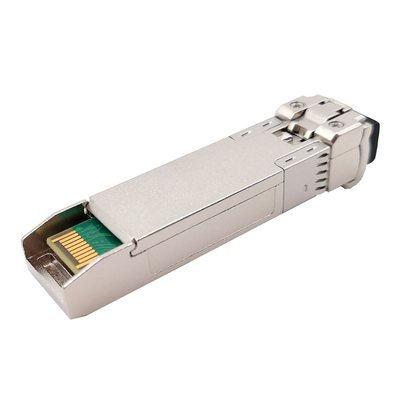

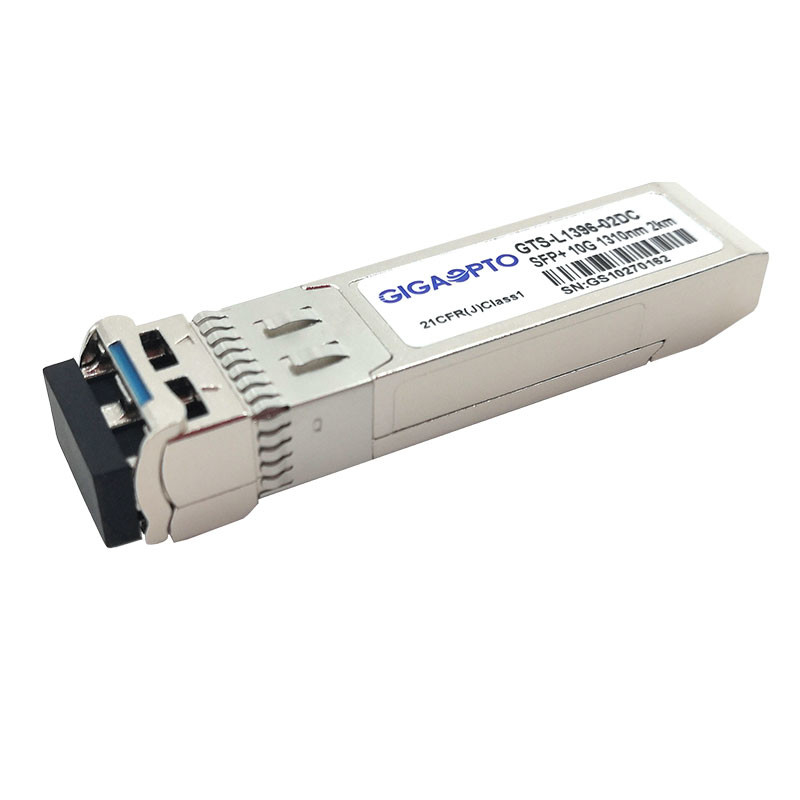

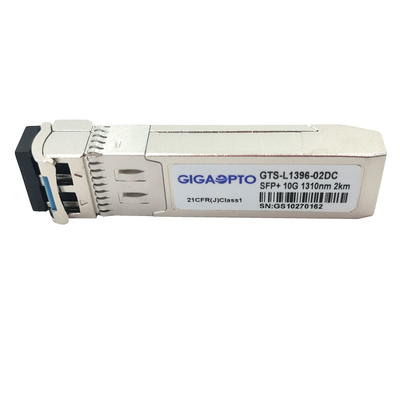

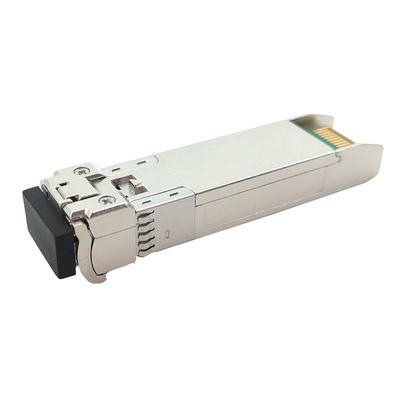

10GBASE LRM2 SFP mais os DOM óticos do LC do transceptor de 1310nm SMF 2km
Descrição
Este elevado desempenho, módulo eficaz na redução de custos do transceptor de SFP+ 10GBASE-LRM2 é projetado para o uso nos ethernet 10GBASE, apoiando a transmissão de 2km sobre a fibra do único modo de costa dobro através de um conector do LC usando um comprimento de onda nominal de 1310nm.
Este transceptor de SFP+ 10G LRM2 consiste em duas seções: um transmissor seguro alto do laser de 1310nm FP e um fotodiodo alto do PIN da sensibilidade, todo o módulo para satisfazer exigências de segurança do laser da classe 1.
Este transceptor é complacente com SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR. É com o tipo conector da borda do pino de SFP+ 20 para permitir a capacidade quente da tomada.
A monitoração dos diagnósticos de Digitas está disponível através de uma relação de série de 2 fios, como especificado em SFF-8472. Caracterizando o consumo da baixa potência, a alta velocidade, este transceptor de 10G SFP+ LRM2 é amplamente utilizada para o canal do centro de dados, da fibra 10G, o SONET e o ASAO etc.
Cada transceptor é 100% opticamente inspecionado e testado para a compatibilidade antes de enviar.
Especificação
| Tecnologia de empacotamento | SFP+ | Bit rate máximo | 10G |
| Comprimento de onda (TX) | 1310nm | Alcance da fibra | 2km |
| Conector | Duplex do LC | Meios | SMF |
| Tipo do transmissor | Laser do FP | Tipo do receptor | PIN |
| TX potência de saída | -8.2~-0.5dBm | Sensibilidade de RX | <-14> |
| Poder-orçamento | 6.2dB | Relação da extinção | >3.5dB |
| Consumo de potência | ≤1.0W | Sobrecarga de RX | >0.5dBm |
| DOM Support | Sim | Variação da temperatura | COM. |
| OEM/ODM | Apoiado | Tempo limitado da garantia | 36 meses |
| Protocolos | SFP+ MSA complacente, CPRI, eCPRI | ||
Características
Aplicação
Características elétricas e óticas
| Características elétricas | ||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Corrente da fonte total | ICC | 300 | miliampère | |||
| Transmissor | ||||||
| Tensão entrada diferencial do transmissor | 180 | 1200 | milivolt | |||
| Tensão da saída de Tx_Fault - elevação | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensão da saída de Tx_Fault - ponto baixo | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable entrou a tensão - elevação | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable entrou a tensão - ponto baixo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedância diferencial entrada | 90 | 100 | 110 | Ω | ||
| Receptor | ||||||
| Tensão da saída diferencial do receptor | 300 | 850 | milivolt | |||
| Tensão da saída do LOS - elevação | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensão da saída do LOS - ponto baixo | VOL | 0 | 0,4 | V | LVTTL | |
| Impedância diferencial da saída | 90 | 100 | 110 | Ω | ||
| Características do transmissor ótico | |||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Potência de saída médio | LOTA | -8,2 | +0,5 | dBm | |||
| Comprimento de onda do centro | λc | 1260 | 1310 | 1360 | nanômetro | ||
| Largura espectral | ∆λ | 2,8 | nanômetro | ||||
| Relação da extinção | ER | 3,5 | DB | ||||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | ||||
| Tempo ótico da elevação/queda | TR/TF | 28 | 50 | picosegundo | |||
| Pena do transmissor e da dispersão | TDP | 3,2 | DB | ||||
| Transmissor FORA do poder | POFF | -45 | dBm | ||||
| Diagrama do olho da saída | Cumpre com o IEEE802.3ae | ||||||
| Características do receptor ótico | |||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Comprimento de onda do centro | λc | 1260 | 1610 | nanômetro | |||
| Sensibilidade do receptor | PSEN | -14,4 | dBm | 1 | |||
| Poder entrado da saturação (sobrecarga) | PSAT | 0,5 | dBm | ||||
| Reflectância do receptor | -12 | DB | |||||
| O LOS De-afirma o nível | LOSD | -17 | dBm | ||||
| O LOS afirma o nível | LOSA | -30 | dBm | ||||
| Histerese do LOS | HYS | 0,5 | 6 | DB | |||
Nota 1. medida com PRBS231-1 teste padrão, @10.3125Gbps, ER=4dB, BER=1x10-12.
Compatibilidade
O transceptor ótico de cada Gigaopto é testado no dispositivo do anfitrião para verificar a interoperabilidade, e nós prometemos a 100% a compatibilidade completa no dispositivo especificado com uma garantia de 3 anos.
Para este GTS-L1396-02DC, refira por favor a tabela da correspondência de P/N. Para mais compatibilidade do produto, você é sempre bem-vindo contactar-nos.
| Tipo/número da peça compatíveis correspondentes | |||
| Tipo compatível | Número da peça | Tipo compatível | Número da peça |
| Gigaopto | GTS-L1396-02DC | Brocado | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Zimbro | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
Esboço do pacote
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
