Detalhes do produto:
|
| Nome do produto: | 10G eLR20 | Dados-taxa: | 10Gbps |
|---|---|---|---|
| Fatora de formulários: | SFP+ | comprimento de onda: | 1310nm |
| Componentes: | DFB+PIN | Transmissão: | 20km |
| Conector: | Duplo-LC | Palavras-chaves: | O eLR 20KM de SFP+ 10G, personalizou 10GBASE LR20 |
| Destacar: | Fibra SMF do único modo de SFP+,fibra SMF do único modo 1310nm,Módulo de DDM 20km sfp |
||

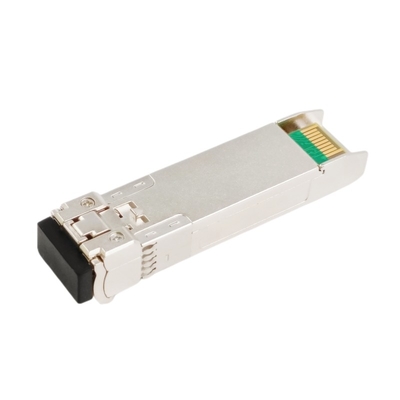

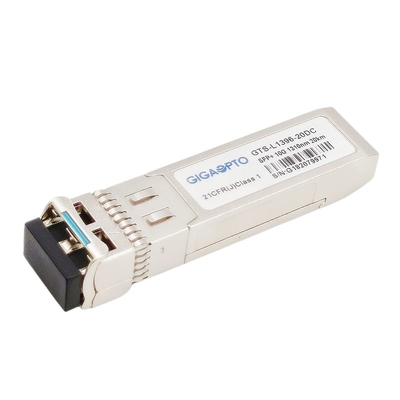

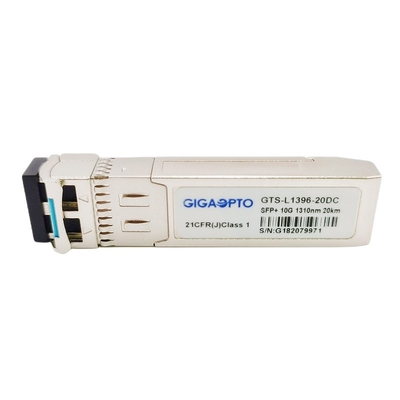

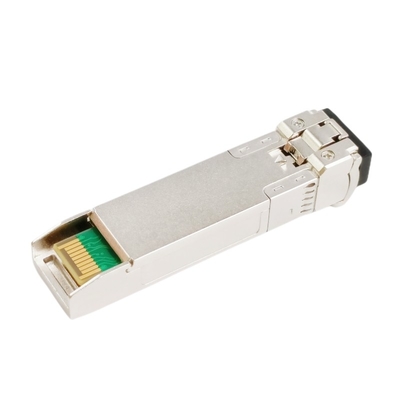

OS DOM do LC do módulo do transceptor do eLR 20km SMF de SFP+ 10G
Descrição
O módulo do transceptor do eLR 10G é projetado para o uso em 10 relações até 20km de Gigabit Ethernet sobre a fibra dupla do único modo da costa (SMF) com um conector frente e verso do LC. São complacentes com SFF-8431, SFF-8432 e IEEE 802.3ae.
10G o transceptor do eLR SFP+ consiste em duas seções: a seção do transmissor usa um laser múltiplo do poço DFB do quantum 1310nm e é um laser da classe 1 complacente de acordo com o standard de segurança internacional IEC-60825, o receptor que a seção usa um pré-amplificador integrado do detector de InGaAs (IDP) montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC.
A monitoração dos diagnósticos de Digitas está disponível através de uma relação de série de 2 fios, como especificado em SFF-8472.
Caracterizando o consumo e a alta velocidade da baixa potência, este transceptor de 10G SFP+ é ideal para 10 interruptores de Gigabit Ethernet (10GbE), routeres, placas de interface de rede (NIC) e conversores dos meios, etc.
Cada transceptor é 100% opticamente inspecionado e testado antes de enviar.
Especificação
| Empacotamento | Sinal de adição de SFP | Taxa de dados | 10G |
| Comprimento de onda do centro | 1310nm | Max Reach | 20km |
| Tipo do conector | Duplo-LC | Tipo da fibra | SMF |
| Tipo do LD | Laser de DFB | Tipo do receptor | PIN |
| Poder de TX | -6 ~ +1dBm | Sensibilidade de RX | <-14> |
| Poder-orçamento | 8.4dB | Relação da extinção | >3.5dB |
| Consumo de potência | ≤1.0W | Sobrecarga de RX | >0.5dBm |
| DOM Support | Apoiado | Variação da temperatura | COM. |
| OEM/ODM | Apoiado | Garantia | 36 meses |
| Protocolos | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA complacente, CPRI, eCPRI | ||
Características
Aplicação
Padrões
Características elétricas e óticas
| Características elétricas | ||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Corrente da fonte total | ICC | 300 | miliampère | |||
| Transmissor | ||||||
| Tensão entrada diferencial do transmissor | 180 | 1200 | milivolt | |||
| Tensão da saída de Tx_Fault - elevação | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensão da saída de Tx_Fault - ponto baixo | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable entrou a tensão - elevação | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable entrou a tensão - ponto baixo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedância diferencial entrada | 90 | 100 | 110 | Ω | ||
| Receptor | ||||||
| Tensão da saída diferencial do receptor | 300 | 850 | milivolt | |||
| Características elétricas | ||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Tensão da saída do LOS - elevação | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensão da saída do LOS - ponto baixo | VOL | 0 | 0,4 | V | LVTTL | |
| Impedância diferencial da saída | 90 | 100 | 110 | Ω | ||
| Características do transmissor ótico | ||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Potência de saída médio | LOTA | -6 | +1 | dBm | ||
| Comprimento de onda do centro | λc | 1290 | 1310 | 1330 | nanômetro | |
| Largura espectral (- 20dB) | ∆λ | 1 | nanômetro | |||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||
| Relação da extinção | ER | 3,5 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Tempo ótico da elevação/queda | TR/TF | 28 | 50 | picosegundo | ||
| Pena do transmissor e da dispersão | TDP | 3,2 | DB | |||
| Transmissor FORA do poder | POFF | -45 | dBm | |||
| Diagrama do olho da saída | Cumpre com o IEEE802.3ae | |||||
| Características do receptor ótico | ||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Comprimento de onda do centro | λc | 1260 | 1610 | nanômetro | ||
| Sensibilidade do receptor | PSEN | -14,4 | dBm | 1 | ||
| Poder entrado da saturação (sobrecarga) | PSAT | 0,5 | dBm | |||
| Reflectância do receptor | -12 | DB | ||||
| O LOS De-afirma o nível | LOSD | -17 | dBm | |||
| O LOS afirma o nível | LOSA | -30 | dBm | |||
| Histerese do LOS | HYS | 0,5 | 6 | DB | ||
Nota 1. medida com PRBS231-1 teste padrão, @10.3125Gbps, ER=4dB, BER=1x10-12.
Esboço do pacote
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
