Detalhes do produto:
|
| Nome do produto: | EPON ONU SFF 2x10 | Fatora de formulários: | SFF |
|---|---|---|---|
| Taxa de dados: | 1.25Gbps | comprimento de onda: | TX1310nm/RX1490nm |
| Max Distance: | 20km | Conector: | SC/UPC |
| Tipo do transmissor: | FP | Consumo de potência: | <1w> |
| Palavras-chaves: | SFF 1.25G EPON, ONU PX20 2X10, módulo ótico de GEPON ONU | ||
| Destacar: | Módulo de TX1310nm EPON SFF,Módulo de DDM EPON SFF,Módulo do SC UPC de RX1490nm |
||

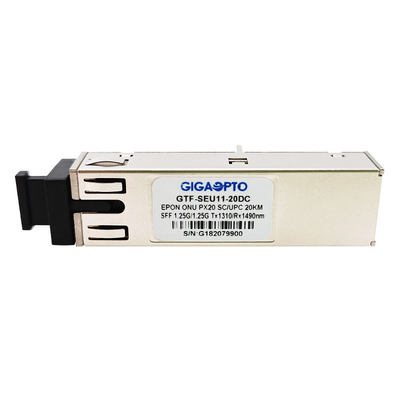

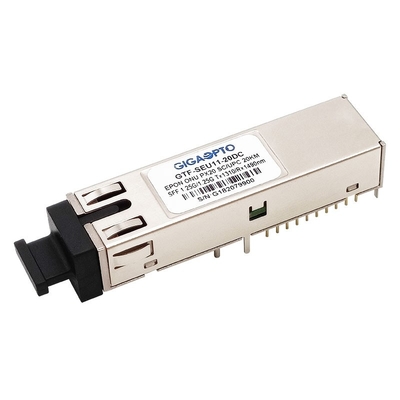

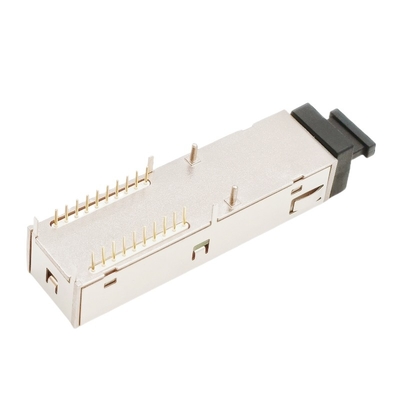

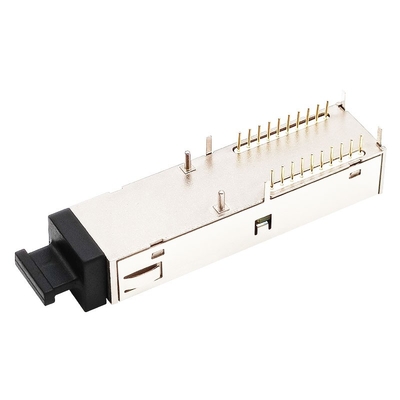

Módulo do transceptor da explosão 1310nm-TX/1490nm-RX 1.25G DDM do receptáculo de GEPON ONU PX20 SFF 2x10 SC/UPC
Descrição
O transceptor bidirecional do GTF-SEU11-20DC Do GIGAOPTO é um módulo do elevado desempenho para únicas comunicações da fibra usando o transmissor do modo de explosão de 1310nm 1.25Gbps e o receptor contínuo do modo de 1490nm 1.25Gbps. É a unidade ótica da rede (ONU) para IEEE STD 802.3ahTM -2004. O transceptor ótico é complacente com pegada 2x10 pequena do fatora de formulários do acordo da Multi-fonte (MSA) (SFF).
O transmissor usa um diodo láser do FP e inteiramente complacente com IEC60825 e CDRH classifique 1 segurança do olho. A seção do receptor usa um PIN-TIA empacotado hermético (PIN com amplificador da transporte-impedância) e um amplificador de limitação.
Especificação
| Empacotamento | EPON ONU SFF 2x10 | Taxa de dados (Gbps) | 1.25Gbps/1.25Gbps |
| Tipos de relação | SC/UPC | Distância máxima | 20km |
| Monitoração diagnóstica de Digitas | SIM | Tipo da fibra | Fibra do único modo |
| Garantia | 3 anos | Temperatura |
Anúncio publicitário -5 a 70°C -40 industrial a 85°C |
| Comprimento de onda do centro | TX1310nm RX1490nm | Tensão de fonte de alimentação | 3.3V |
| Consumo de potência | <1w> | Atual | 300mA |
| Tipos de laser | FP | Fotodetector | PIN |
| Potência de saída ótico | 0 a 4dBm | Sensibilidade | <-27dbm> |
| Relação da extinção | >9dB | Poder ótico saturado | >-3dBm |
| Protocolos | MSA, SFF-8472, IEEE-802.3ah | ||
Características
Aplicação
Padrões
Informação pedindo
| P/N | Descrição | Taxa de dados (Gb/s) | Comprimento de onda (nanômetro) | Classe | Conector | Temp. |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -5~70°C; |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -40~85°C |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Trança de SC/UPC | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Trança de SC/UPC | -40~85°C |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Trança de SC/APC | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Trança de SC/APC | -40~85°C |
| GTS-SEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -5~70°C; |
| GTS-SEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de SC/UPC | -40~85°C |
| GTS-BEU11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de LC/APC | -5~70°C; |
| GTS-BEU11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | Receptáculo de LC/APC | -40~85°C |
Pin Definition
Circuito típico da aplicação
Pares da C.C. de TX:
Pares da C.A. de TX:
