os DOM óticos do módulo SMF 10km LC do transceptor 1610nm de 10Gbps SFP+ CWDM LR 1270

Dissipação de baixa potência CWDM OS DOM do módulo 10km LC do transceptor da fibra de DFB + de PIN 10G SFP+ 1270~1610nm

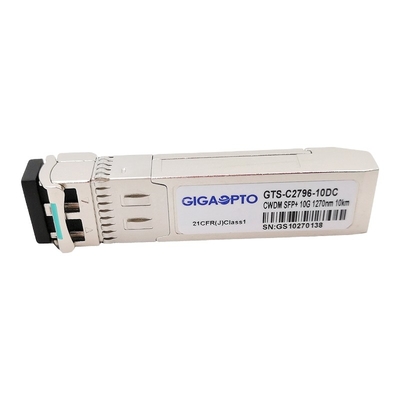

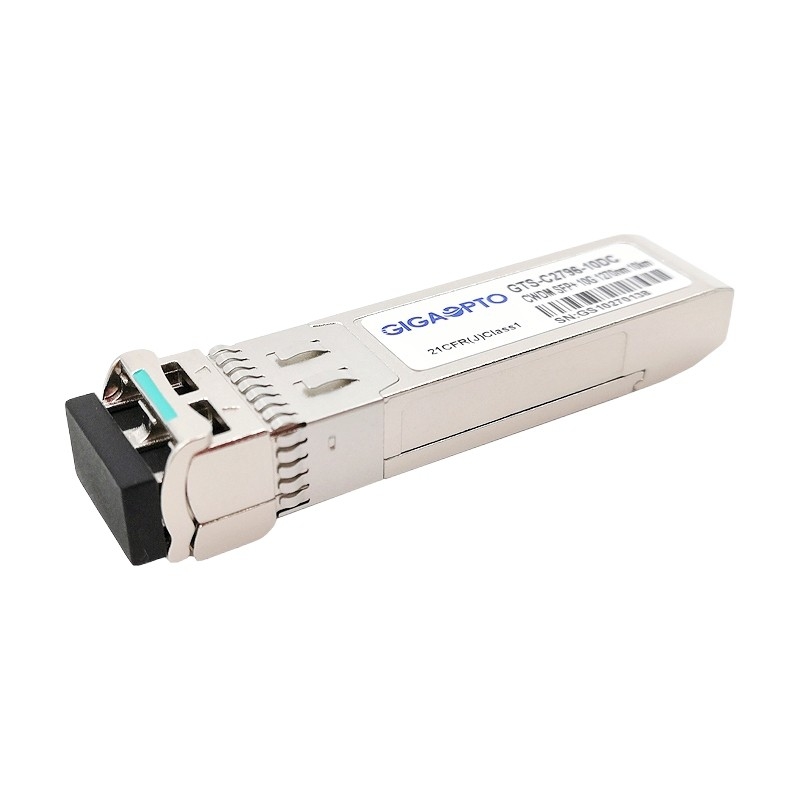

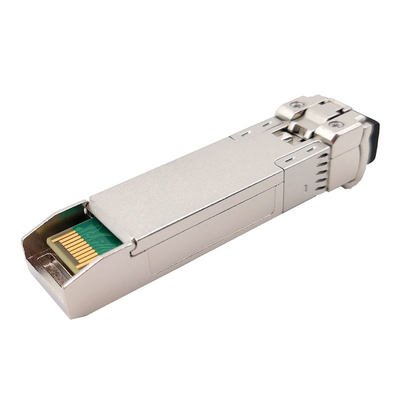

Descrição do produto da série de 10G SFP+ CWDM LR (1270~1610) nanômetro

Esta série pluggable quente do transceptor de 10Gbps CWDM SFP+ LR fornece o de alta capacidade, soluções altas de uma comunicação da largura de banda para redes óticas multiplexadas. Este módulo do transceptor de CWDM SFP+ é projetado para 10 relações até 10km de Gigabit Ethernet sobre uma fibra do único modo da duplo-costa (SMF). Caracteriza um transmissor altamente confiável de CWDM DFB e o fotodetector do PIN no conector ótico frente e verso do LC. Há 18 comprimentos de onda desde 1270 nanômetro disponível do centro a 1610nm com cada etapa 20nm. Um orçamento mínimo garantido da relação ótica de DB 10 é oferecido.

O módulo de SFP+ é complacente com SFF-8431, SFF-8432 e IEEE canal da fibra 10GBASE-LR e 10G de 802.3ae. As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472.

Especificação funcional

Informação pedindo

Características

• pegada Quente-pluggable de SFP+
• Taxas de bocado de Gb/s dos apoios 9,95 a 10,5
• Complacente com SFP+ MSA SFF-8431 padrão
• Complacente a 802.3ae 10GBASE-LR
• transmissor desde 1270 nanômetro de 18-Wavelength CWDM DFB a 1610nm, com etapa 20nm
• Comprimento de relação máximo de 10km em SMF
• Laser Uncooled de CWDM DFB, fotodiodo do PIN
• Monitoração incorporado dos diagnósticos de Digitas (DDM) através da relação de série complacente com SFF-8472
• Receptáculo frente e verso do LC
• Variação da temperatura comercial 0°C a 70°C
• Única fonte de alimentação 3.3V
• Dissipação de poder < 1="">
• RoHS complacente e sem chumbo
• Standard de segurança internacional IEC-60825 do laser da classe 1 complacente

Aplicação

• Ethernet de 10GBASE-LR/10GBASE-LW CWDM
• canal da fibra 10G
• Interruptores e routeres de 10GE Data Center
• Placas de interface de rede 10GE e conversores dos meios da fibra

Padrão

• Complacente com especificação de MSA SFP+ (SFF-8431)
• Complacente com SFF-8472
• Linha Rate Option de CPRI: 9830.4Mbps
• Complacente a IEEE 802.3ae

Compatibilidade

Gigaopto fabrica e armazena uma série completa de transceptores óticos até 100G. Todos nossos módulos óticos do transceptor qualidade-são testados para a compatibilidade com o ambiente do interruptor do alvo e são 100% compatível com tipos principais tais como Cisco, brocado, HP, o zimbro, o HW, o Alcatel-Lucent, o extremo, o Arista, o Force10, a D-relação, o 3Com, etc. e oferecem uma garantia de 3 anos.

Para este 10G SFP+ CWDM LR 10km, referem por favor a tabela da correspondência de P/N (por exemplo em 1270 canal do comprimento de onda do nanômetro). Para mais compatibilidade do produto, por favor não hesite deixar-nos saber.

Dimensões mecânicas

As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
