Detalhes do produto:
|
| Nome do produto: | SFP28 25G ER | Taxa de dados: | 25Gbps |
|---|---|---|---|
| comprimento de onda: | 1310nm | Relação: | LC frente e verso |
| Alcance: | 40km | Garantia: | 3-ano |
| Palavras-chaves: | 25GBASE-ER 40km, transceptor ótico da fibra do gigabit | ||
| Destacar: | Transceptor ótico de 25GBASE ER SFP28,transceptor SFP28 ótico de 40km,SFP28 transceptor ótico 40km |
||

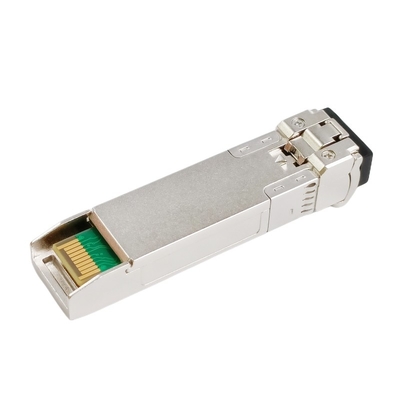

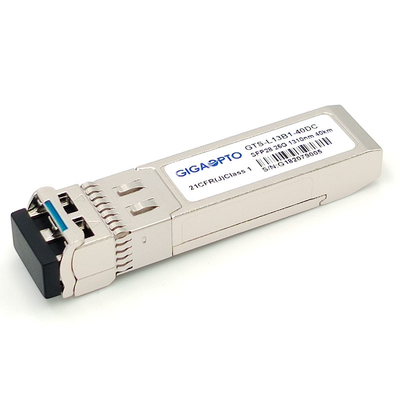

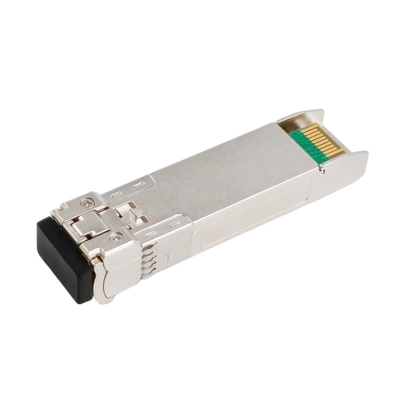

módulo do transceptor da fibra dos ethernet do único modo SFP28 25G ER 1310nm de 40km os DOM frente e verso de EML + de APD LC
Descrição
O transceptor do GTS-L13B1-40DC de Gigaopto fornece 25GBase-ER a distância da taxa de transferência até 40km para comunicações de dados óticas tais como os ethernet 25G e a opção 10. de CPRI. É com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada.
Este módulo de 25G SFP28 ER é projetado para a fibra do único modo e opera-se em um comprimento de onda nominal de 1310 nanômetro. A seção do transmissor usa um laser múltiplo do poço DFB do quantum 1310nm e é um laser da classe 1 complacente de acordo com o standard de segurança internacional IEC-60825. O receptor que a seção usa um pré-amplificador integrado do detector de InGaAs (IDP) montou em um encabeçamento ótico e em uma recuperação dos dados do pulso de disparo da seleção da taxa (CDR) IC.
Compatível com SFF-8431, SFF-8432, apoia o protocolo do canal do rádio (CPRI/eCPRI), 25G dos ethernet ER e da fibra 25G. Tem a recuperação incorporado do pulso de disparo e dos dados (CDR). As funções diagnósticas de Digitas estão disponíveis através de um I2C, como especificado em SFF-8472 e em SFF-8402.
Especificação
| Fatora de formulários | SFP28 | Max Data Rate | 25.78Gbps |
| Comprimento de onda | 1310nm | Max Reach | 40km |
| Conector | LC frente e verso | Tipo de cabo | SMF |
| Tipo do transmissor | EML 1310nm | Tipo do receptor | APD |
| Poder de TX | 0~6dBm | Sensibilidade do receptor | <-19dbm> |
| Powerbudget | 19dB | Sobrecarga do receptor | >-4dBm |
| Consumo de potência | ≤1.5W | Relação da extinção | >4dB |
| Diagnóstico | Apoiado | Função de FEC | Não apoiado |
| CDR | CDR incorporados de TX & de RX | Variação da temperatura | 0 a 70°C (32 158°F) |
| OEM/ODM | Apoiado | Garantia | 3 anos |
| Aplicação | 25G ethernet, 25G CRPI | ||
| Conformidade | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 e 1040,11, RoHS | ||
Características
Aplicação
Características óticas e elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Nota |
| Transmissor | ||||||
| Comprimento de onda do centro | λc | 1295 | 1310 | nanômetro | ||
| Poder lançado médio | PO | 0 | +6,0 | dBm | ||
| Poder lançado médio (laser fora) | Poff | - | - | -30 | dBm | |
| Largura de banda do espectro (- 20dB) | Dl | - | - | 1 | nanômetro | |
| Relação da supressão do Lado-modo | SMSR | 30 | - | - | DB | |
| Pena do transmissor e da dispersão | TDP | 1 | DB | |||
| Relação da extinção | ER | 6 | - | DB | ||
| Máscara de olho da saída | Complacente com IEEE 802.3cc | 2 | ||||
| Receptor | ||||||
| Comprimento de onda ótico entrado | λIN | 1272,55 | - | 1310,19 | nanômetro | |
| Sensibilidade-AVG do receptor | PSens | -19 | dBm | 1 | ||
| Sensibilidade-OMA do receptor | PSens-OMA | -18,2 | dBm | 1 | ||
| Poder entrado da saturação (sobrecarga) | PSAT | -4 | - | - | dBm | 1 |
| Reflectância do receptor | -26 | DB | ||||
| O Los do sinal afirma | PA | -30 | - | - | dBm | |
| O Los do sinal De-afirma | Paládio | - | - | -20 | dBm | |
| LOS - histerese | PHys | 0,5 | DB | |||
Nota:
1. BER≤5x10-5
Características elétricas de alta velocidade da relação
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
| Transmissor | ||||||
| Balanço entrado diferencial | Vin (pp) | 190 | 700 | milivolt | ||
|
O diferencial entrou a perda do retorno (o minuto) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Diferencial à perda de retorno comum da entrada do modo (minuto) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Má combinação diferencial da terminação | TM | - | - | 10 | % | |
| Largura do olho | Ew | - | - | 0,46 | UI | |
| Tremor PK-PK sinusoidal aplicado | Ppj | Por IEEE 802.3bm | ||||
| Altura do olho | Eh | - | 95 | - | milivolt | |
| Tensão de modo comum da C.C. | DCv | -350 | - | 2850 | milivolt | |
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout (pp) | 300 | - | 850 | milivolt | |
| Largura do olho | Ew | 0,57 | - | - | UI | |
| Fechamento vertical do olho | Vec | - | - | 5,5 | DB | |
|
Perda de retorno da saída diferencial (minuto) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Terra comum à perda de retorno diferencial da conversão de modo (minuto) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Má combinação diferencial da terminação | TM | - | - | 10 | % | |
| Tempo de transição, 20% a 80% | Tr/Tf | 12 | - | - | picosegundo | 20%~80% |
Características elétricas de baixa velocidade da relação
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo | Unidade | Nota |
| Transmissor | ||||||
| Falha do transmissor Saída-alta | VFaultH | 2 | - | Vcc+0.3 | V | |
| Falha do transmissor Saída-baixa | VFaultL | 0 | - | 0,8 | V | |
| Elevação da tensão da inutilização do transmissor | VDisH | 2 | - | Vcc+0.3 | V | |
| Ponto baixo da tensão da inutilização do transmissor | VDisL | 0 | - | 0,8 | V | |
| Receptor | ||||||
| Saída do LOS Tensão-alta | VLOSH | 2 | - | Vcc+0.3 | V | |
| Saída do LOS Tensão-baixa | VLOSL | 0 | - | 0,8 | V | |
Compatibilidade
Todos os módulos óticos do transceptor do GTS-L13B1-40DC de Gigaopto são originários aberto, podem ser codificados para ser inteiramente - compatível com dispositivos do grosso da população, refira por favor o seguinte formulário, para mais compatibilidade dos produtos, sentem por favor livre contactar-nos.
| Tipo/número da peça compatíveis correspondentes | |||
| Tipo compatível | Número da peça | Tipo compatível | Número da peça |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Brocado | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Para mais de nossas séries do transceptor 25GBASE, refira por favor o seguinte formulário
| P/N | Descrição | Comprimento de onda | Alcance | Tipo da fibra | Poder de TX (dBm) | Rx Sens. (dBm) | DDM |
| GTS-L08B1-01DC | SÊNIOR 25G | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-01MC | taxa dupla 10/25G do CSR 25G | 850nm | 100m | MMF | -5~2.4 | <-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B23B1-20DC | eLR de 25G BiDi | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B32B1-20DC | eLR de 25G BiDi | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Y |
