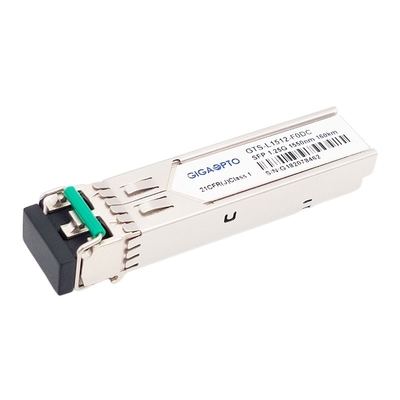

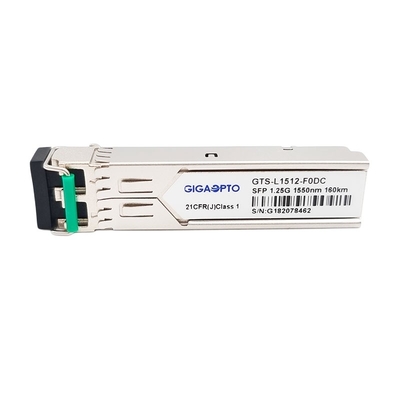

os DOM frente e verso óticos do módulo 1550nm 160km 1000BASE ZX SMF LC do transceptor de 1.25G SFP

Módulo compatível do transceptor de Cisco 1000BASE-ZX 1550nm SMF 160km DOM Duplex LC SFP

Descrição

O transceptor do GTS-L1512-F0DC Do GIGAOPTO é um módulo pluggable do fatora de formulários pequeno que forneça 1000BASE-ZX o throghput até 160km sobre a fibra do único-modo usando um comprimento de onda de 1550nm através de um conector do LC. A monitoração ótica de Digitas (os DOM) é construída dentro para permitir o acesso aos parâmetros de funcionamento do tempo real. O transceptor consiste em cinco seções: o motorista do LD, o amplificador de limitação, o monitor diagnóstico digital, o laser de DFB e o fotodetector de APD. A ligação de dados até 160km do módulo na fibra do único modo 9/125um. O módulo de 1G SFP é projetado ser complacente com acordo da Multi-fonte de SFF-8472 SFP (MSA).

Especificação

Observação: Quando o transceptor longo do alcance for usado na transmissão curto da distância, combinada por favor com o atenuador apropriado

de acordo com a tabela.

Características

• Até 1.25Gbps mordeu a taxa
• transmissor do laser de 1550nm DFB e fotodetector de APD
• 160km com 9/125µm SMF
• Tipo frente e verso relação ótica pluggable de LC/UPC
• pegada Quente-pluggable de SFP
• Única fonte de alimentação 3.3V e de lógica de LVTTL relação
• Dissipação de baixa potência
• Cerco do metal, para o mais baixo IEM
• Relação de monitoração diagnóstica de Digitas do apoio
• Segurança de laser internacional da classe 1 certificada
• Temperatura de funcionamento do caso:

C-Temp: 0°C~70°C

Eu-Temp: -40°C~85°C

• RoHS complacente
• Complacente com SFF-8472

Aplicação

• Interruptores e routeres de Gigabit Ethernet
• Infraestrutura do interruptor de canal da fibra
• Aplicações comutadas da placa traseira
• Relação do router/servidor

Compatibilidade

Os transceptores óticos de Gigaopto são 100% compatível com muitos tipos famosos do interruptor e não causarão dano aos dispositivos do OEM. A fim assegurar a qualidade e a compatibilidade de nossos produtos, cada produto é testado com cuidado no equipamento correspondente antes da entrega aos clientes.
Para esta (1000BASE-ZX SFP 1550nm 160km) compatibilidade, refira por favor a tabela da correspondência de P/N. Se o tipo e a número da peça que você está procurando não são alistados abaixo, nos deixam por favor saber e nós estaremos deleitados fornecê-lo mais detalhes.

Informação pedindo

Pin Definition

Circuito típico da aplicação

Esboço do pacote

As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
