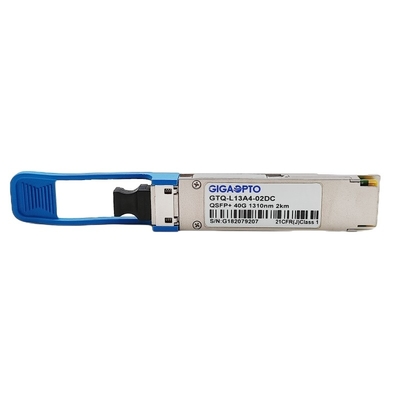

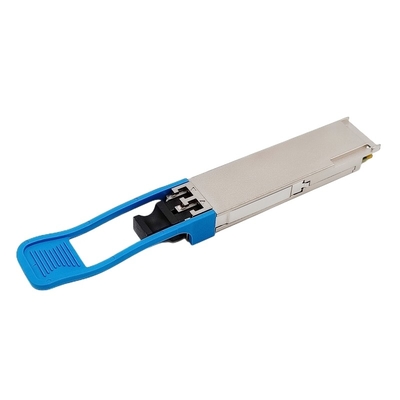

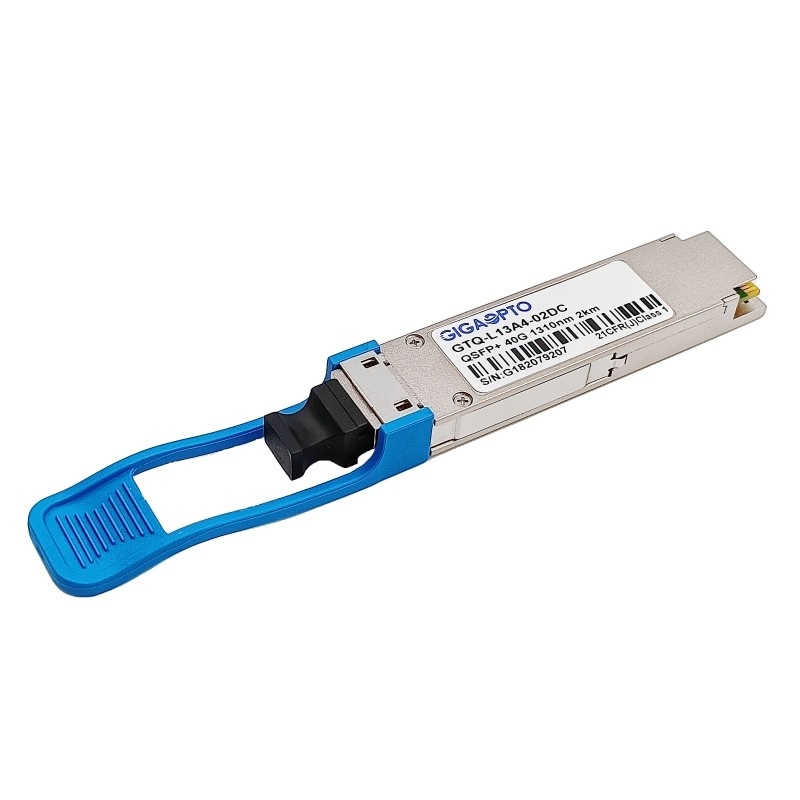

Os DOM de fibra ótica frente e verso do módulo do transceptor de QSFP+ 40GbE LR4 Lite 2km SMF LC

Módulo ótico do transceptor de QSFP+ 40GBASE-LR4L 1310nm 2km DOM Duplex LC SMF para ethernet e Data Center

Descrição

O transceptor do GTQ-L13A4-02DC QSFP LR4 Lite de Gigaopto é um módulo projetado para aplicações de comunicação ótica de 2km. O projeto é complacente a 40GBASE-LR4 do padrão de IEEE P802.3ba.

O módulo converte 4 canais de entradas dos dados 10.3125Gb/s elétricos a 4 sinais óticos de CWDM, e multiplexa-os em um monocanal para a transmissão 40Gb/s ótica. Reversa, no lado do receptor, o módulo demultiplexes opticamente uma entrada 40Gb/s em 4 sinais dos canais de CWDM, e converte-os a 4 dados elétricos da saída do canal.

Os comprimentos de onda centrais dos 4 canais de CWDM são 1271, 1291, 1311 e 1331nm como membros da grade do comprimento de onda de CWDM definida em ITU-T G.694.2. Contém um conector frente e verso do LC para a relação ótica e um conector de pino 38 para a relação elétrica. Para minimizar a dispersão ótica no sistema do longo-curso, a fibra do único-modo (SMF) tem que ser aplicada neste módulo.

O produto é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o acordo da Multi-fonte de QSFP+ (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.

Especificação

Características

• transceptor ótico de 40Gbps CWDM 2km QSFP+
• Taxa de dados da transmissão até 10.3Gbps pelo canal
• QSFP+ MSA complacente, complacente à especificação de IEEE 802.3ba para as relações 40GBASE-LR4
• CWDM un-refrigerou lasers de DFB, usando a grade do comprimento de onda da UIT G.694.2 em 1270, em 1290, em 1310 e em 1330nm
• Sensibilidade alta PIN-TIA com DEMUX ótico
• Alcance de até 2km sobre a fibra padrão do único modo
• Complacente com taxas de dados de QDR/DDR Infiniband
• Relação elétrica pluggable quente
• Consumo de mais baixa potência <3>
• Temperatura de caso de funcionamento 0°C a +70°C
• fonte de alimentação 3.3V
• RoHS 6 complacente (sem chumbo)

Aplicação

• Relações dos ethernet de 40GBASE-LR4 40G
• Infiniband QDR e RDA interconecta
• conexões das telecomunicações do Cliente-lado 40G

Padrão

• QSFP+ MSA
• IEEE P802.3ba 40GBASE-LR4
• ROHS complacente

Especificações elétricas

Características óticas

Nota:

1. Mesmo se o TDP < 1="" dB="">

2. Veja figura 2 abaixo.

3. O receptor poderá tolerar, sem dano, a exposição contínua a um sinal de entrada ótico modulado que tem este nível de poder em uma pista. O receptor não tem que operar-se corretamente neste poder de entrada.

4. Medido com sinal do teste da conformidade na entrada do receptor para JUJUBAS = 1x10-12.

5. A pena vertical do fechamento do olho e o tremor forçado do olho são condições de teste para medir a sensibilidade forçada do receptor. Não são características do receptor.

Compatibilidade

Os transceptores óticos de Gigaopto são 100% compatível com todos os tipos principais do interruptor e não causarão dano aos dispositivos do OEM.

A fim assegurar a qualidade e a compatibilidade de nossos produtos, cada produto é testado com cuidado no equipamento correspondente antes da entrega aos clientes.

Para esta compatibilidade de GTQ-L13A4-02DC, refira por favor a tabela da correspondência de P/N. Se o tipo e a número da peça que você está procurando não são alistados abaixo, nos deixam por favor saber e nós estaremos deleitados fornecê-lo mais detalhes.

Dimensões do pacote

O módulo é projetado ser queixa com especificação de QSFP+ MSA. As dimensões do pacote são especificadas em SFF-8436.

Para mais de nossas séries do transceptor de QSFP+ 40GBASE, refira por favor o seguinte formulário
