Detalhes do produto:
|
| Tipo de formulário: | 1x9 | Ligação de dados: | 155Mb/s |
|---|---|---|---|
| Comprimento do cabo: | 20km | Comprimento de onda do centro: | 1310nm |
| Tipo do laser: | FP | Conector ótico: | SC frente e verso, ST, FC |
| Tipo de cabo: | SMF | Palavras-chaves: | 1x9 155Mbps 1310nm, transceptor ótico de 1x9 20km, único ModeOptical módulo de 1x9 |

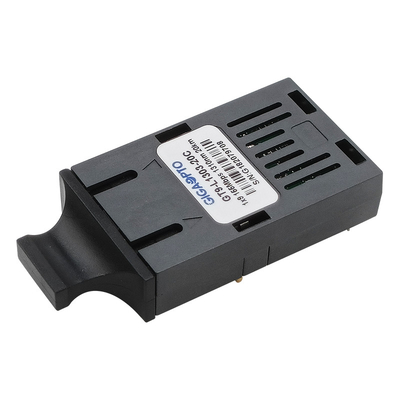

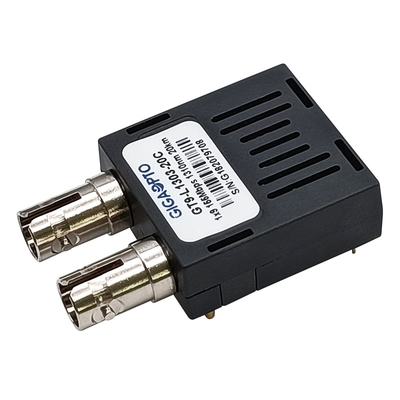

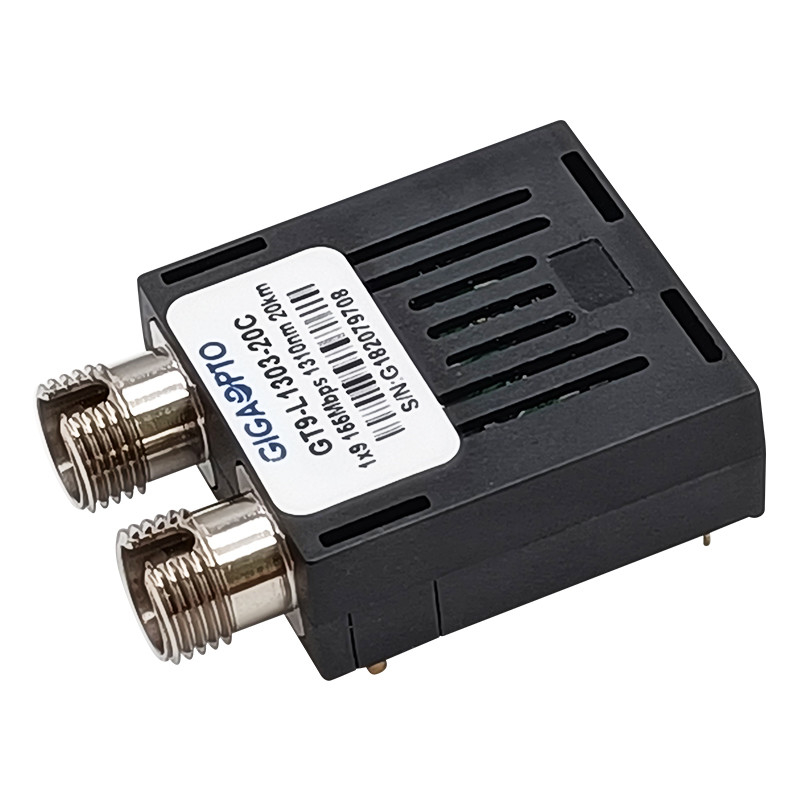

módulo SMF 20km SC/ST/FC frente e verso LVPECL PECL do transceptor de 155Mbps 1310nm 1x9
Descrição
Os transceptores do único-modo da série do GT9-L1303-20x Do GIGAOPTO são baixa potência, módulo do elevado desempenho para comunicações de dados óticas de série bidirecionais tais como SONET OC-3/ASAO STM-1 e ethernet rápidos. Este módulo do transceptor da série 1x9 apoia a distância de transmissão de até 20km sobre a fibra do único modo em um comprimento de onda nominal de 1310nm.
O transmissor incorpora um laser de 1310nm FP e um circuito do motorista que converta dados de PECL ao sinal claro, e o receptor incorpora um fotodiodo do PIN de InGaAs/InP que converte o sinal claro em uma corrente elétrica que seja amplificada e regenerada em dados compatíveis de PECL.
Este transceptor do único modo é o produto do laser da classe 1 que cumpre com o IEC 60825.
Especificação
| Empacotamento do produto | 1x9 | Taxa de dados (Mb/s) | 155Mb/s |
| Conector | SC frente e verso, FC, ST | Alcance | 20km |
| DDM/DOM | Não | Meios | Fibra do único modo |
| Garantia | 3 anos | Temperatura de funcionamento |
Anúncio publicitário 0 a 70°C (32 158°F) |
| Comprimento de onda do centro | 1310nm | Tensão de fonte de alimentação | 3.3V ou 5V |
| Temperatura de solda | <260> | Atual | 300mA |
| Tipo do LD | FP | Fotodetector | PIN |
| Potência de saída ótico | -15 a -8dBm | Sensibilidade | <-34dbm> |
| ER | >9dB | Sobrecarga | >-3dBm |
| Protocolos | ITU-T G.957 complacente | ||
Características
Aplicação
Informação pedindo
| Número da peça | Descrição |
| GT9-L1303-20C | módulo do transceptor 1x9, 155Mbps, SC, único modo 1310nm 20km, 3.3V/5V, 0 a 70°C |
| GT9-L1303-20CF | módulo do transceptor 1x9, 155Mbps, FC, único modo 1310nm 20km, 3.3V/5V, 0 a 70°C |
| GT9-L1303-20CT | módulo do transceptor 1x9, 155Mbps, ST, único modo 1310nm 20km, 3.3V/5V, 0 a 70°C |
| GT9-L1303-20I | módulo do transceptor 1x9, 155Mbps, SC, único modo 1310nm 20km, 3.3V/5V, -40 a 85°C |
| GT9-L1303-20IF | módulo do transceptor 1x9, 155Mbps, FC, único modo 1310nm 20km, 3.3V/5V, -40 a 85°C |
| GT9-L1303-20IT | módulo do transceptor 1x9, 155Mbps, ST, único modo 1310nm 20km, 3.3V/5V, -40 a 85°C |
| GT9-L1303-20C3 | módulo do transceptor 1x9, 155Mbps, SC, único modo 1310nm 20km, 3.3V, 0 a 70°C |
| GT9-L1303-20CF3 | módulo do transceptor 1x9, 155Mbps, FC, único modo 1310nm 20km, 3.3V, 0 a 70°C |
| GT9-L1303-20CT3 | módulo do transceptor 1x9, 155Mbps, ST, único modo 1310nm 20km, 3.3V, 0 a 70°C |
| GT9-L1303-20I3 | módulo do transceptor 1x9, 155Mbps, SC, único modo 1310nm 20km, 3.3V, - 40 a 85°C |
| GT9-L1303-20IF3 | módulo do transceptor 1x9, 155Mbps, FC, único modo 1310nm 20km, 3.3V, - 40 a 85°C |
| GT9-L1303-20IT3 | módulo do transceptor 1x9, 155Mbps, ST, único modo 1310nm 20km, 3.3V, -40 a 85°C |
| GT9-L1303-20C5 | módulo do transceptor 1x9, 155Mbps, SC, único modo 1310nm 20km, 5V, 0 a 70°C |
| GT9-L1303-20CF5 | módulo do transceptor 1x9, 155Mbps, FC, único modo 1310nm 20km, 5V, 0 a 70°C |
| GT9-L1303-20CT5 | módulo do transceptor 1x9, 155Mbps, ST, único modo 1310nm 20km, 5V, 0 a 70°C |
| GT9-L1303-20I5 | módulo do transceptor 1x9, 155Mbps, SC, único modo 1310nm 20km, 5V, -40 a 85°C |
| GT9-L1303-20IF5 | módulo do transceptor 1x9, 155Mbps, FC, único modo 1310nm 20km, 5V, -40 a 85°C |
| GT9-L1303-20IT5 | módulo do transceptor 1x9, 155Mbps, ST, único modo 1310nm 20km, 5V, -40 a 85°C |
Pin Definition
Circuito típico da aplicação
Nota 1: Tensão de funcionamento: 3.3V ou 5V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Nota 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Esboço do pacote
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
