Detalhes do produto:
|
| Tipo de formulário: | 1x9 | Max Data Rate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | 0.55KM | Comprimento de onda do centro: | 850nm |
| Componentes óticos: | VCSEL 850nm | Conector: | SC frente e verso, ST, FC |
| Modo da fibra: | Multi-modo | Palavras-chaves: | 1x9 1.25Gbps 850nm 550m, 1x9 transceptor ótico, Multi-modo de 1.25G 1x9 |

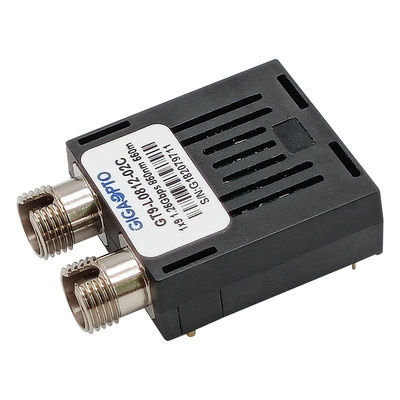

ST frente e verso FC 850nm MMF 550m LVPECL PECL do SC do módulo do transceptor de 1.25Gbps 1x9
Descrição
O transceptor do multi-modo da série do GT9-L0812-02x Do GIGAOPTO é uma baixa potência, módulo do elevado desempenho para comunicações de dados óticas de série bidirecionais tal canal de Gigabit Ethernet e da fibra. Os transceptores 1x9 apoiam a taxa de dados máxima de 1.25Gb/s, projetada para a fibra do multi-modo e operam-se em um comprimento de onda nominal de 850nm com uma distância de transmissão máxima de 550m.
O transceptor 1x9 consiste em três seções: os subconjuntos óticos do transmissor e do receptor, um subconjunto elétrico, e o alojamento do pacote que incorpora receptáculo de um conector frente e verso do SC ou do ST ou do FC.
Especificação
| Empacotamento do produto | 1x9 | Os dados máximos avaliam (os Gbps) | 1.25Gb/s |
| Conector ótico | SC frente e verso, FC, ST | Alcance | 550m |
| DDM/DOM | Não | Meios | Fibra do Multi-modo |
| Comprimento de onda do centro | 850nm | Temperatura | 0 a 70°C (32 158°F) |
| Temperatura de solda | <260> | Tensão de fonte de alimentação | 3.3V ou 5V |
| Tipo do laser | VCSEL | Tipo do paládio | PIN |
| Poder do transmissor | -9 ~ dBm -3 | Sensibilidade | <-18dbm> |
| ER | >9dB | Sobrecarga | >-3dBm |
| Protocolos | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Características
Aplicação
Informação pedindo
| Número da peça | Descrição |
| GT9-L0812-02C | módulo do transceptor 1x9, 1.25Gbps, SC, multi modo 850nm 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02CF | módulo do transceptor 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02CT | módulo do transceptor 1x9, 1.25Gbps, ST, multi modo 850nm 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02I | módulo do transceptor 1x9, 1.25Gbps, SC, multi modo 850nm 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02IF | módulo do transceptor 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02IT | módulo do transceptor 1x9, 1.25Gbps, ST, multi modo 850nm 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02C3 | módulo do transceptor 1x9, 1.25Gbps, SC, multi modo 850nm 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02CF3 | módulo do transceptor 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02CT3 | módulo do transceptor 1x9, 1.25Gbps, ST, multi modo 850nm 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02I3 | módulo do transceptor 1x9, 1.25Gbps, SC, multi modo 850nm 550m, 3.3V, - 40 a 85°C |
| GT9-L0812-02IF3 | módulo do transceptor 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V, - 40 a 85°C |
| GT9-L0812-02IT3 | módulo do transceptor 1x9, 1.25Gbps, ST, multi modo 850nm 550m, 3.3V, -40 a 85°C |
| GT9-L0812-02C5 | módulo do transceptor 1x9, 1.25Gbps, SC, multi modo 850nm 550m, 5V, 0 a 70°C |
| GT9-L0812-02CF5 | módulo do transceptor 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 5V, 0 a 70°C |
| GT9-L0812-02CT5 | módulo do transceptor 1x9, 1.25Gbps, ST, multi modo 850nm 550m, 5V, 0 a 70°C |
| GT9-L0812-02I5 | módulo do transceptor 1x9, 1.25Gbps, SC, multi modo 850nm 550m, 5V, -40 a 85°C |
| GT9-L0812-02IF5 | módulo do transceptor 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 5V, -40 a 85°C |
| GT9-L0812-02IT5 |
módulo do transceptor 1x9, 1.25Gbps, ST, multi modo 850nm 550m, 5V, -40 a 85°C |
Definição do Pin
Circuito típico da aplicação
Nota 1: Tensão de funcionamento: 3.3V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Esboço do pacote
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
