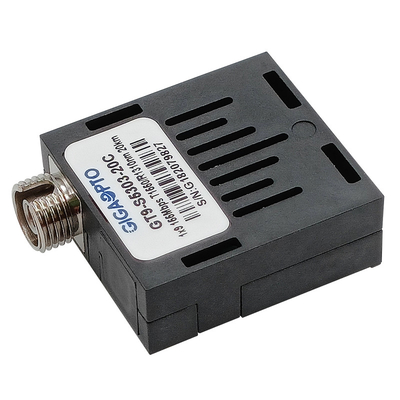

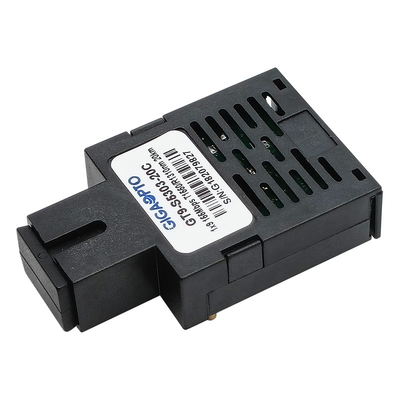

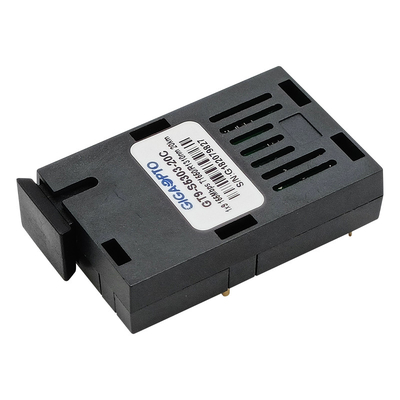

módulo do transceptor do ST do SC FC do transceptor BIDI SMF TX1550nm RX1310nm 20km de 155Mbps 1x9 único

módulo do transceptor de 155Mbps TX1550nm/RX1310nm 20km 1x9 BIDI SMF SC/ST/FC LVPECL PECL

Descrição

Os transceptores do único-modo da série 1x9 do GT9-S5303-20x Do GIGAOPTO são baixa potência, módulos do elevado desempenho para comunicações de dados óticas de série bidirecionais tais como ATM 155Mb/s e ethernet rápidos. Os transceptores de BiDi 1×9 fornecem a distância de transmissão de 20km sobre uma única costa da fibra do único-modo usando o transmissor 1550nm e o receptor 1310nm.

A seção do transmissor usa um laser múltiplo do poço do quantum e é um laser da classe 1 complacente de acordo com IEC internacional 60825 do standard de segurança. O receptor que a seção usa um pré-amplificador integrado do detector (IDP) montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC.

Uma relação da lógica de PECL simplifica a relação aos circuitos externos.

Especificação

Características

• o pino 1 x 9 Multi-originário empacotou
• Até as ligações de dados 155Mb/s
• Único conector do SC, do ST, ou do FC
• Um tipo: 1310nmFP Tx/1550nmRx

B: 1550nmFP Tx/1310nmRx

• Até 20 quilômetros sobre a fibra do único-modo
• Único receptáculo do SC /FC/ST
• fonte de alimentação de +3.3V/+5V única
• Relação compatível do entrada/saída dos dados de PECL
• O sinal detecta o indicador (a versão de PECL)
• A onda solderable e lavável com tomada do processo introduziu
• Classe 1 FDA e segurança de laser IEC60825-1 complacente
• RoHS6 complacente
• Temperatura de funcionamento ambiental:

Anúncio publicitário: 0 a 70°C (32 158°F)

Industrial: - 40 a 85°C (- 40 a 185°F)

Aplicação

• Relações do ATM 155 Mbps
• Interconexão do equipamento de SONET/SDH
• Ethernet rápidos 100 relações de Mb/s
• Conversores rápidos dos meios dos ethernet

Informação pedindo
