Detalhes do produto:
|
| Nome do produto: | Transceptor de 8GFC SFP | Tipo: | SFP+ |
|---|---|---|---|
| comprimento de onda: | 1310nm | Alcance do cabo: | 25Km |
| Componente: | DFB+PIN | Relação: | Duplo-LC |
| Palavras-chaves: | transceptor do canal SFP+ da fibra 8G | ||
| Destacar: | transceptor do canal da fibra de 25km,DOM Fiber Channel Transceiver,Transceptor de FC |
||

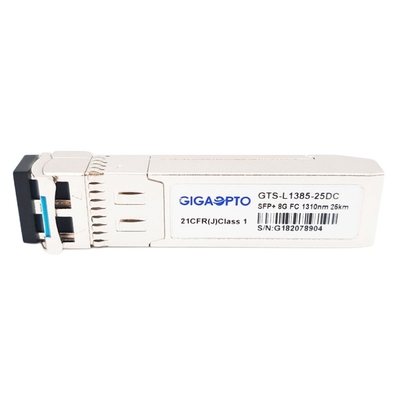

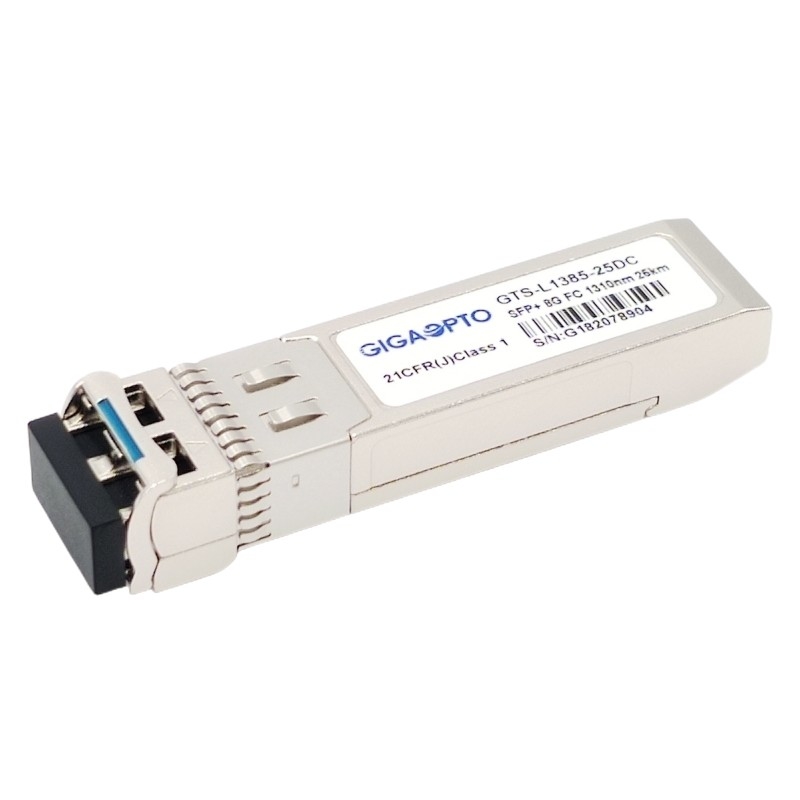

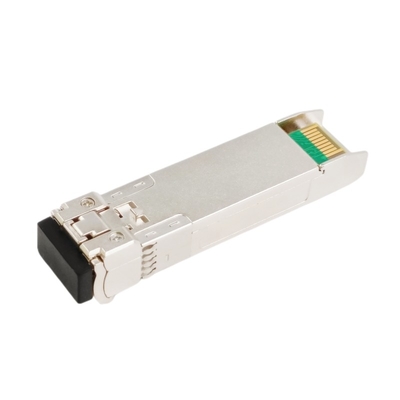

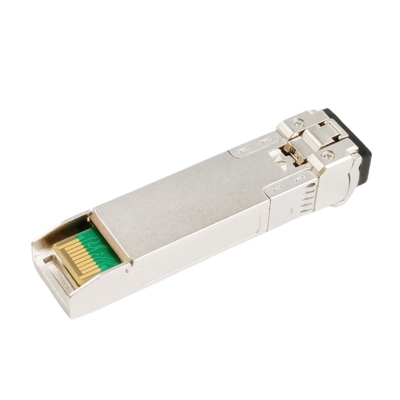

a onda longa de 8G FC estendeu os DOM do transceptor DFB+PIN 1310nm SMF LC de 25KM SFP+
Descrição
Os transceptores GTS-L1385-25DC do 8GFC SFP+ de Gigaopto são projetados apoiar o canal da fibra 8G (FC), apropriado para as relações até 25km da rede da área de armazenamento (SAN) sobre fibras duplas.
O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Este transceptor é inteiramente complacente com acordo de SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) e padrão de FCIA FC-PI-4 800-SM-LC-L.
As funções óticas da monitoração de Digitas (os DOM) estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472, que permite o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, poder ótico transmitido, receberam a tensão ótica do poder e de fonte do transceptor.
O transceptor ótico do canal da fibra é RoHS complacente e CE/FCC habilitado.
Especificação
| Fatora de formulários | SFP+ | Taxa de dados (Gbps) | 8.5Gbps |
| Comprimento de onda | 1310nm | Distância da fibra | 25km |
| Conector | Frente e verso-LC | Tipo de cabo | SMF |
| Tipo do LD | DFB | Tipo do receptor | PIN |
| Poder de Tx | -1.0~+3.0dBm | Sensibilidade de Rx | <-16> |
| Relação da extinção | >3.5dB | Sobrecarga | >0.5dBm |
| Variação da temperatura | 0 a 70°C (32 158°F) | Garantia | 3 anos |
| OEM/ODM | Apoiado | Protocolo | MSA complacente |
| Conformidade | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 e 1040,11, RoHS | ||
Características
Aplicação
Características óticas e elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Transmissor | |||||||
| Comprimento de onda do centro | λc | 1270 | 1310 | 1350 | nanômetro | ||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||||
| Relação da supressão do Lado-modo | SMSR | 30 | - | DB | |||
| Potência de saída médio | Lota | -1,0 | +3,0 | dBm | 1 | ||
| Relação da extinção | ER | 3,5 | DB | ||||
| Diferencial entrado dados do balanço | VIN | 180 | 850 | milivolt | 2 | ||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | ||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Comprimento de onda do centro | λc | 1260 | 1600 | nanômetro | |||
| Sensibilidade do receptor | -16 | dBm | 3 | ||||
| Sobrecarga do receptor | 0,5 | dBm | 3 | ||||
| O LOS De-afirma | LOSD | -17 | dBm | ||||
| O LOS afirma | LOSA | -30 | dBm | ||||
| Histerese do LOS | 0,5 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 300 | 900 | milivolt | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Ponto baixo | 0,8 | V | |||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @10312Mbps de PRBS 231-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
Compatibilidade
Todos os módulos óticos do transceptor do GTS-L1385-25DC de Gigaopto são originários aberto, podem ser codificados para ser inteiramente - compatível com dispositivos do grosso da população, refira por favor o seguinte formulário, para mais compatibilidade dos produtos, sentem por favor livre contactar-nos.
| Tipo/número da peça compatíveis correspondentes | |||
| Tipo | Número da peça | Tipo | Número da peça |
| Gigaopto | GTS-L1385-25DC | Brocado | XBR-000174 |
| HPE | AW538A | ||
