Detalhes do produto:
|
| Nome do produto: | SFP-8GFC-40 | Max Speed (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| comprimento de onda: | 1310nm | Max Distance: | 40km |
| Conector: | PC DO LC | DDM/DOM: | Apoiado |
| Temperatura: | 0 a 70°C | OEM/ODM: | Apoiado |
| Palavras-chaves: | 8GFC SFP+ ER 1310nm 40km | ||
| Destacar: | transceptor do canal da fibra 8G,Canal da fibra dos DOM 8G,FC SFP+ |
||

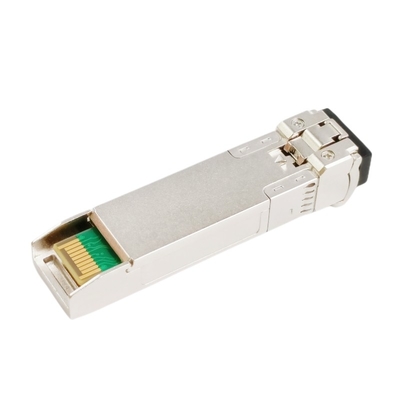

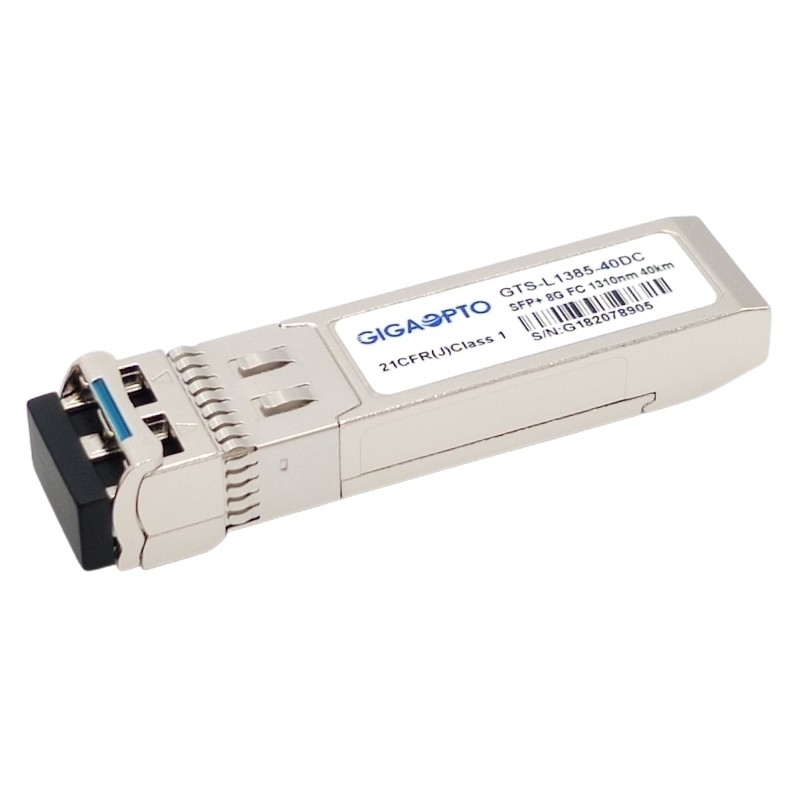

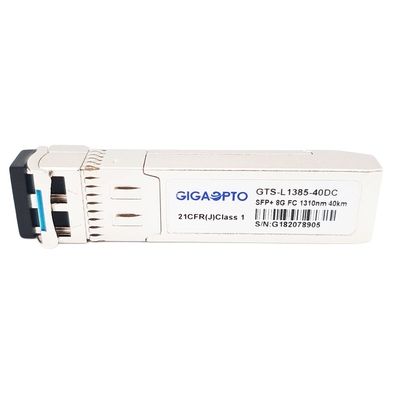

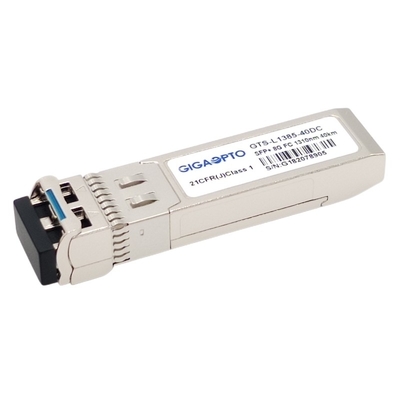

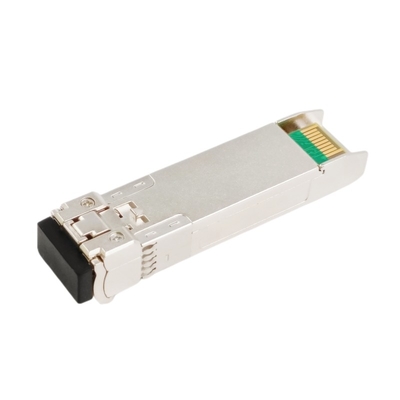

módulo do transceptor do canal da fibra 8G (8GFC), rede SFP-8GFC-40 de brocado compatível, Quente-Pluggable
Descrição
O transceptor do canal da fibra SFP-8GFC-40 é módulo pluggable do fatora de formulários pequeno, projetado apoiar o canal da fibra 8G (FC), apropriado para as relações até 40km da rede da área de armazenamento (SAN) sobre a fibra do único modo.
A seção do transmissor incorpora um laser seguro de 1310nm DFB. E a seção do receptor consiste em um fotodiodo do PIN integrado com um TIA. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Este transceptor é inteiramente complacente com acordo da Multi-fonte de SFP+ (MSA) e padrão de FCIA FC-PI-4 800-SM-LC-L.
As funções óticas da monitoração de Digitas (os DOM) estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472, que permite o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, poder ótico transmitido, receberam a tensão ótica do poder e de fonte do transceptor.
O transceptor ótico do canal da fibra é CE/FCC/RoHS complacente.
Especificação
| Nome do produto | SFP-8GFC-40 | Categoria | Canal SFP da fibra |
| Empacotamento | SFP+ | Largura de banda | 1.06Gbps ~ 8.5Gbps |
| Comprimento de onda do centro | 1310nm | Transmissão | 40km |
| Relação | Receptáculo frente e verso do LC | Tipo de cabo | G.652 SMF |
| Tipo do transmissor | Laser de DFB | Tipo do receptor | PIN |
| TX potência de saída (dBm) | 1~4dBm | Sensibilidade do receptor | <-15dbm> |
| Diagnósticos | Apoio | OEM/ODM | Apoio |
| Variação da temperatura | 0 a 70°C (32 158°F) | Garantia | 3 anos |
| Protocolos | MSA complacente | ||
Características
Aplicações
Especificações de rendimento – elétricas
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo | Unidade | Notas | |||||
| Transmissor | |||||||||||
| CML entra (o diferencial) | Vin | 150 | 1200 | mVpp |
A C.A. acoplou-se entradas |
||||||
|
Modo comum entrado da C.A. Tensão |
0 | 25 | milivolt | RMS | |||||||
|
Impedância entrada (Diferencial) |
Zin | 85 | 100 | 115 | ohm |
Rin > 100 kohms @ C.C. |
|||||
|
Entrada diferencial S-parâmetro |
SDD 11 | - | - | -10 | DB | ||||||
|
Diferencial à terra comum Conversão de modo |
SCD 11 | - | - | -10 | DB | ||||||
|
Tx_DISABLE entrou Tensão – elevação |
V | ||||||||||
| 2 | 3,45 | ||||||||||
|
Tx_DISABLE entrou Tensão – ponto baixo |
V | ||||||||||
| 0 | 0,8 | ||||||||||
|
Saída de Tx_FAULT Tensão – elevação |
Vcc+0.3 | V |
Io = 400µA; Anfitrião Vcc |
||||||||
| 2 | |||||||||||
|
Saída de Tx_FAULT Tensão – ponto baixo |
0,5 | V | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Receptor | |||||||||||
|
Saídas de CML (Diferencial) |
700 | mVpp |
A C.A. acoplou-se saídas |
||||||||
| Vout | 350 | ||||||||||
|
Terra comum da C.A. da saída Tensão do modo |
0 | 15 | milivolt | RMS | |||||||
|
Impedância da saída (Diferencial) |
Zout | 90 | 100 | 110 | ohm | ||||||
|
Saída diferencial S-parâmetro |
SD 22 | - | - | -10 | DB | ||||||
|
Tensão da saída de Rx_LOS – Alto |
2 | Vcc+0.3 | V |
lo = 400µA; Anfitrião Vcc |
|||||||
|
Tensão da saída de Rx_LOS – Ponto baixo |
0 | 0,8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2,5 | V | Com identificação de série | |||||||
| VoL | 0 | 0,5 | V | ||||||||
Especificações de rendimento – óticas
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo. | Unidade | ||||
| o diâmetro de núcleo SMF de 9µm apoiou a distância | 40 | Quilômetro | |||||||
| Taxa de dados | 0,614 | 8,5 | Gbps | ||||||
| Transmissor | |||||||||
| Comprimento de onda do centro | λC | 1290 | 1310 | 1330 | nanômetro | ||||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | ||||||
| Potência de saída médio | Lota | 1 | 4 | dBm | |||||
| Relação da extinção | ER | 3,5 | DB | ||||||
| Poder médio FORA do transmissor | Poff | -30 | dBm | ||||||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | ||||
| Inutilização de TX | Inutilização | 2,0 | Vcc+0.3 | V | |||||
| Permita | 0 | 0,8 | |||||||
| Falha de TX | Falha | 2,0 | VCC +0,3 | V | |||||
| Normal | 0 | 0,8 | |||||||
| A inutilização de TX afirma o tempo | t_off | - | - | 10 | nós | ||||
| TX_DISABLE negam o tempo | t_on | - | - | 1 | Senhora | ||||
| Tempo de TX_BISABLE começar a restauração | t_reset | 10 | - | - | nós | ||||
|
Hora de inicializar, para incluir restauração de TX_FAULT |
- | - | 300 | Senhora | |||||
| t_init | |||||||||
| TX_FAULT da falha à afirmação | t_fault | - | - | 100 | nós | ||||
| Tremor total | TJ | - | - | 0,28 | UI (p-p) | ||||
| Tremor dependente dos dados | DDJ | - | - | 0,1 | UI (p-p) | ||||
| Tremor Uncorrelated | UJ | - | - | 0,023 | RMS | ||||
| Receptor | |||||||||
| Comprimento de onda do centro | λ | 1260 | 1565 | nanômetro | |||||
| Sensibilidade | Pmin | -15 | dBm | ||||||
| Sobrecarga do receptor | Pmax | 0,5 | dBm | ||||||
| Perda do retorno ótica | ORL | -12 | DB | ||||||
| O LOS De-afirma | LOSD | -18 | dBm | ||||||
| O LOS afirma | LOSA | -30 | dBm | ||||||
| LOS | Alto | 2,0 | VCC +0,3 | V | |||||
| Ponto baixo | 0 | 0,8 | |||||||
Especificações mecânicas
