Detalhes do produto:
|
| Nome do produto: | SFP-8GFC-ZR | Max Rate (Gbps): | 8.5Gbps |
|---|---|---|---|
| comprimento de onda: | 1550nm | Max Reach: | 80km |
| Componentes: | EML/APD | Conector/polonês: | LC/PC duplex |
| Temp: | 0 a 70°C | Poder-orçamento: | 24db |
| Palavras-chaves: | Transceptor de 8GFC ZW SFP+, 8G FC 80km 1550nm | ||
| Destacar: | Módulo de canal da fibra 8GFC,módulo de canal da fibra de 80km,Transceptor do ZW SFP+ |
||

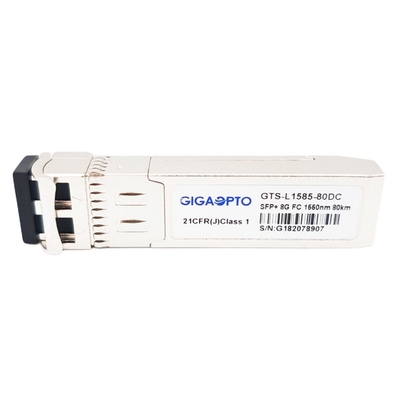

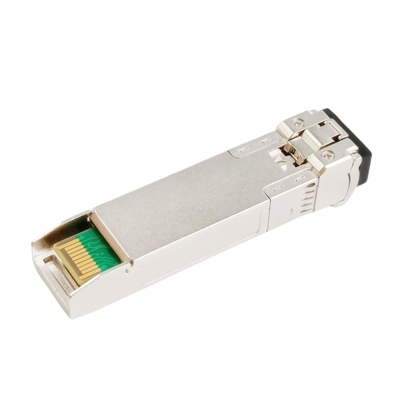

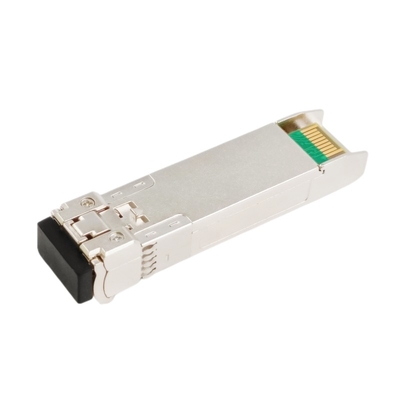

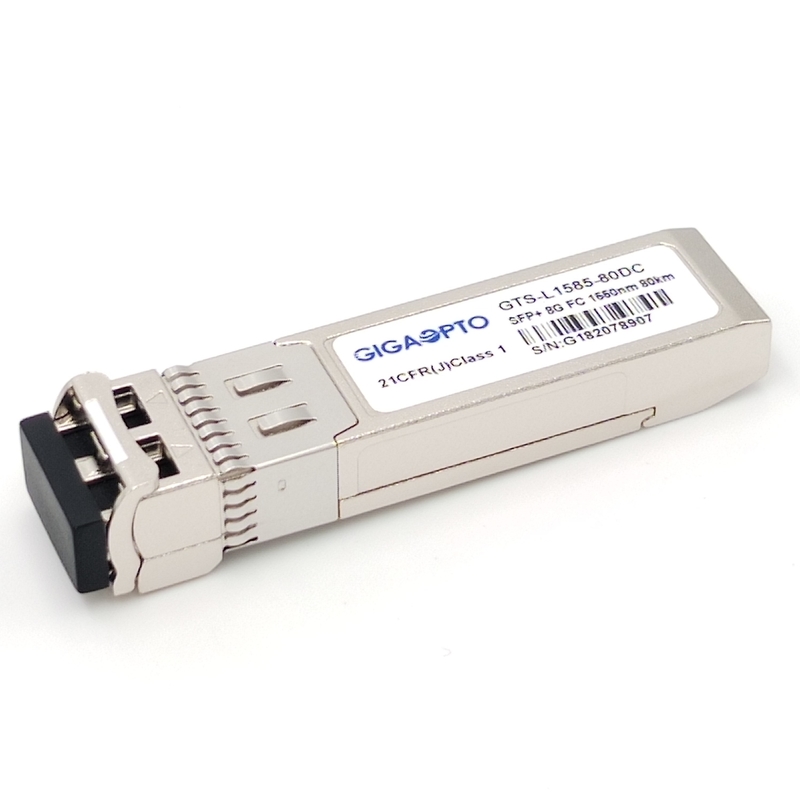

Módulo ótico do transceptor de 8GFC SFP+ 1550nm 80km para o canal da fibra e o SAN
Descrição
O 8GFC SFP+ que de Gigaopto o transceptor ótico GTS-L1585-80DC é projetado para a aplicação da conectividade do canal da fibra da onda 8Gb/s longa, ele fornece 8.5Gb/s a taxa de transferência até 80km sobre a fibra do único-modo (SMF) usando o comprimento de onda 1550nm.
A seção do transmissor incorpora um laser de refrigeração 1550nm seguro de EML. E a seção do receptor consiste em um fotodiodo do PIN integrado com um TIA. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Este transceptor de SFP+ ZW é inteiramente complacente com acordo da Multi-fonte de SFP+ (MSA) e padrão de FCIA FC-PI-4 800-SM-LC-L.
As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472, que permite o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, poder ótico transmitido, receberam a tensão ótica do poder e de fonte do transceptor.
Especificação
| Tipo compatível | Brocado | Categoria | Canal SFP da fibra |
| Número da peça | GTS-L1585-80DC | Orçamento de poder | 24dBm |
| Tipo de formulário | SFP+ | Max Data Rate | 8.5Gb/s |
| Comprimento de onda | 1550nm | Distância | 80km @ G.652 |
| Conector | Receptáculo do LC | Meios | SMF |
| Tipo do transmissor | EML | Tipo do receptor | APD |
| Tensão de fonte de alimentação | 3.3V | Fonte atual | <450ma> |
| Poder de TX | 0~5dBm | Sensibilidade do receptor | <-24dbm> |
| Relação da extinção | >7.0dB | Sobrecarga do receptor | >-7.0dBm |
| Variação da temperatura | 0 a 70°C (32 158°F) | Garantia | 3 anos |
| OEM/ODM | Apoiado | Diagnóstico de Digitas | Apoio |
| Protocolos | MSA complacente | ||
Características
Aplicação
Características óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1565 | nanômetro | |||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | |||||
| Relação da supressão do Lado-modo | SMSR | 30 | - | DB | ||||
| Potência de saída médio | Lota | 0 | 5,0 | dBm | 1 | |||
| Relação da extinção | ER | 7,0 | DB | |||||
| Diferencial entrado dados do balanço | VIN | 180 | 850 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1260 | 1600 | nanômetro | ||||
| Sensibilidade do receptor | -24,0 | dBm | 3 | |||||
| Sobrecarga do receptor | -7,0 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -25,0 | dBm | |||||
| O LOS afirma | LOSA | -35 | dBm | |||||
| Histerese do LOS | 0,5 | DB | ||||||
| Diferencial do balanço da saída de dados | Vout | 300 | 900 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Nota:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @8.5Gbps de PRBS 231-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
