Detalhes do produto:
|
| Nome do produto: | Transceptor de 32GFC LW | Empacotamento: | SFP28 |
|---|---|---|---|
| Taxa de dados (Gbps): | 32 Gbps | comprimento de onda: | 1310nm |
| Distância: | 10km | Componentes óticos: | DFB/PIN |
| Relação: | Duplo-LC | Palavras-chaves: | Transceptor do canal da fibra de 32GFC LW |
| Destacar: | Transceptor do canal da fibra SFP28,transceptor do canal da fibra 1310nm,SMF 32G FC |
||

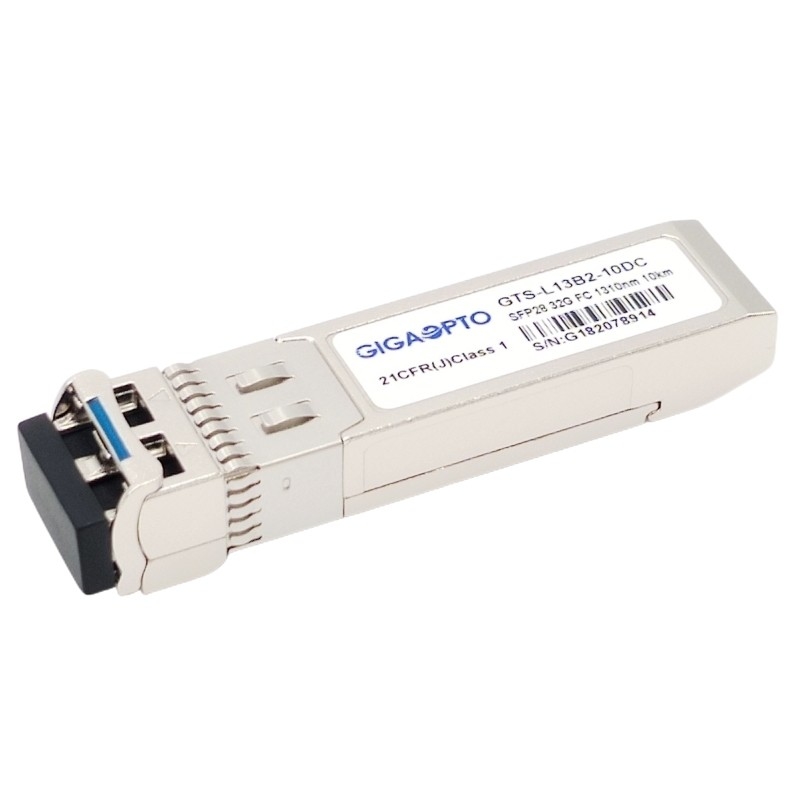

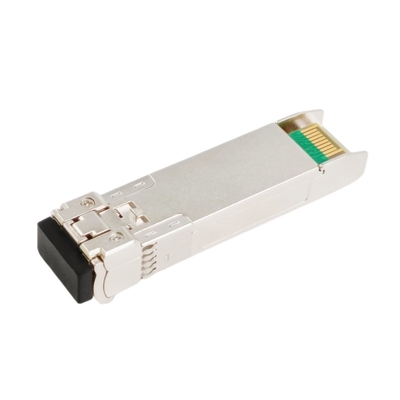

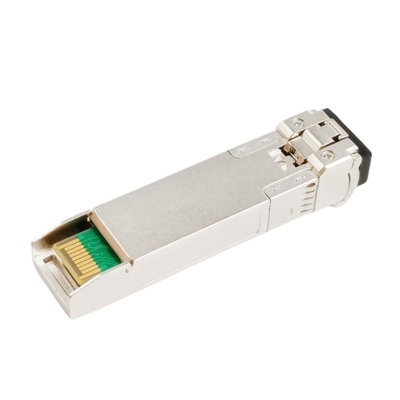

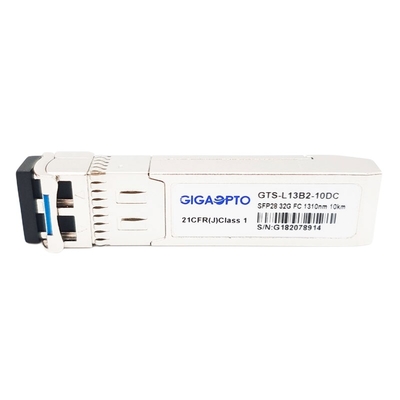

OS DOM do LC do módulo do transceptor do canal SFP28 da fibra de 32G SMF 1310nm 10km
Descrição
Este 32GFC SFP28 LW é um monocanal, umas aplicações pluggable quentes do transceptor para 32GFC e dos ethernet 25G. Opera-se em um comprimento de onda nominal de 1310nm e apoia-se o canal da fibra 8G/16G/32G (FC) e os ethernet 25G, apropriados para a rede da área de armazenamento (SAN), relações de centro até 10km dos dados sobre a fibra do único modo.
O transceptor consiste em três seções: um transmissor do laser de 1310nm DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
O transceptor da fibra do comprimento de onda longo do canal da fibra 32G (32GFC) apoia os diagnósticos óticos de DDM/DOM que fornecem a informação diagnóstica do tempo real sobre as condições operacionais atuais.
É inteiramente complacente ao multi acordo da fonte SFF-8431 e SFF-8472 (MSA), RoHS, canal da fibra 32G (28,05 Gbps), canal da fibra 16G (14.025Gbps), especificações do canal da fibra 8G (8,5 Gbps).
Especificação
| Produto | 32GFC LW | Número da peça | GTS-L13B2-10DC |
| Fatora de formulários | SFP28 | Max Data Rate | 28.05Gbps |
| Comprimento de onda | 1310nm | Max Cable Distance | 10km |
| Conector | LC frente e verso | Meios | MMF |
| Tipo do transmissor | DFB | Tipo do receptor | PIN |
| Tensão de fonte de alimentação | 3.3V | Corrente da fonte de alimentação | <400ma> |
| Poder de TX | -7~2dBm | Sensibilidade do receptor | <-11> |
| Relação da extinção | >4dB | Sobrecarga do receptor | <2dbm> |
| Variação da temperatura | 0 a 70°C (32 158°F) | Garantia | 3 anos |
| OEM/ODM | Apoiado | Monitoração diagnóstica de Digitas | Apoio |
Características
Aplicação
Características óticas e elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Transmissor | |||||||
| Comprimento de onda do centro | λc | 1270 | 1310 | 1350 | nanômetro | ||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||||
| Relação da supressão do Lado-modo | SMSR | 30 | - | DB | |||
| Potência de saída médio | Lota | -7 | 2 | dBm | 1 | ||
| Relação da extinção | ER | 4 | DB | ||||
| Diferencial entrado dados do balanço | VIN | 180 | 850 | milivolt | 2 | ||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | ||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Comprimento de onda do centro | λc | 1260 | 1600 | nanômetro | |||
| Sensibilidade do receptor | -11,6 | dBm | 3 | ||||
| Sobrecarga do receptor | 2 | dBm | 3 | ||||
| O LOS De-afirma | LOSD | -15 | dBm | ||||
| O LOS afirma | LOSA | -30 | dBm | ||||
| Histerese do LOS | 0,5 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 300 | 900 | milivolt | 4 | ||
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Ponto baixo | 0,8 | V | |||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @25.08Gps de PRBS 231-1, JUJUBAS ≤1×10-6.
4. C. a.-acoplado internamente.
Compatibilidade
Todos os módulos óticos do transceptor do GTS-L13B2-10DC de Gigaopto são originários aberto, podem ser codificados para ser inteiramente - compatível com dispositivos do grosso da população, refira por favor o seguinte formulário, para mais compatibilidade dos produtos, sentem por favor livre contactar-nos.
| Tipo/número da peça compatíveis correspondentes | |||
| Tipo | Número da peça | Tipo | Número da peça |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brocado | XBR-000238 |
