Detalhes do produto:
|
| Produto: | 100GBASE SWDM4 | Data Taxa: | 100Gb/s |
|---|---|---|---|
| Fator de forma: | QSFP28 | Distância: | 150m@OM5/100m@OM4/75m@OM3 |
| Conector: | LC duplex | Componente: | VCSEL + PIN |
| Palavras-chaves: | 100G QSFP28 SWDM4, módulos SWDM4 | ||
| Destacar: | transceptor de 850nm MMF,Transceptor de 100GBASE-SWDM4 MMF,transceptor de 940nm 100G QSFP28 |
||
Baseado em um acordo do multi-padrão da indústria (SWDM-MSA), custe eficazmente a largura de banda que promove de 25G a 100G sem fibras existentes em mudança
Descrição

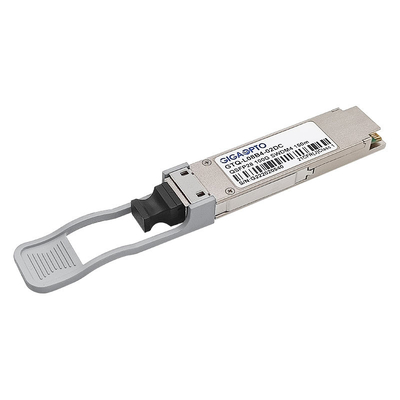

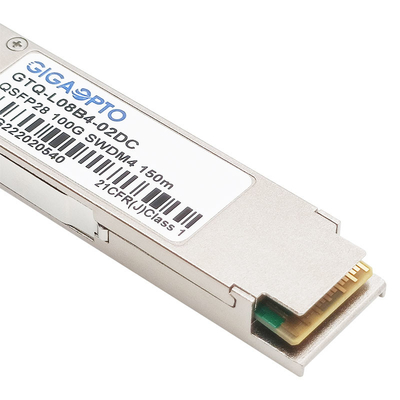

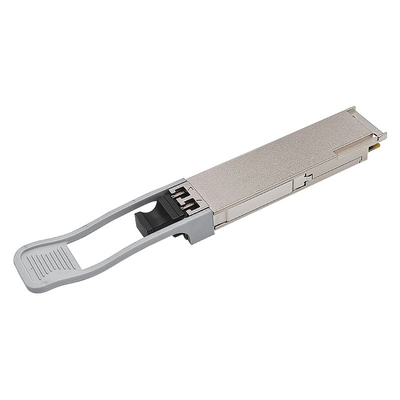

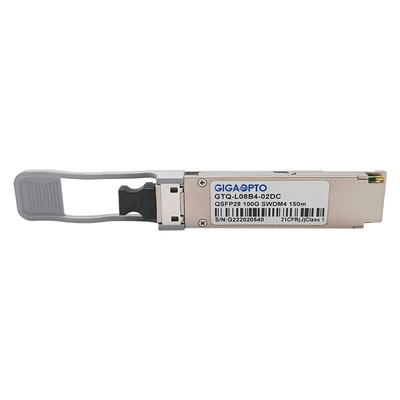

O GTQ-L08B4-02DC de Gigaopto é um tipo do transceptor ótico pluggable usa a tecnologia de SWDM (multiplex de divisão de comprimento de onda curto) que trabalha com a fibra multimodo, fornecendo 4 canais na região 850-940nm em 25.78Gbps/lanes, que pode transmitir um sinal 100G multiplexado sobre a fibra multimodo frente e verso com um conector do LC, uma transmissão máxima até 75m em OM3/100m em OM4/150m em OM5.
As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de I2C, como especificado pelo QSFP28 MSA.
Especificação
| Nome do produto | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Tipo do pacote | QSFP28 | Dados-taxa | 103.12Gbps (4×25.78Gbps) |
| Distância da relação | 150m@OM5/100m@OM4/75m@OM3 | Tipo de cabo | Fibra multimodo |
| Comprimento de onda (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Conector | Duplex do LC |
| Tensão de fonte de alimentação | +3.3V (típico) | Consumo de potência | ≤ 3.5W |
| Tipo do transmissor | SWDM VCSEL | Tipo do receptor | PIN |
| Poder de TX pela pista | -5,5 ~ +3dBm | Sensibilidade do receptor | < -3=""> |
| Relação da extinção | > 2dB | Formato da modulação | NRZ |
| Ambiente | Funcionamento: 0 a 70°C | DOM/DDM | apoio |
| Armazenamento: -40°C a 85°C | Garantia | 3 anos | |
| Protocolos | 100G ethernet, MSA complacente | ||
Característica
Aplicações
Características óticas
| Parâmetro do transmissor | Pista | Minuto | Típico | Máximo | Unidade | Nota |
| Taxa da sinalização, cada pista | 25.78125±100ppm | Gb/s | ||||
|
Escala de comprimento de onda da pista |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanômetro |
||
| Formato da modulação | NRZ | |||||
| Diferença no poder do lançamento entre algumas duas pistas | 4,5 | dBm | ||||
| Largura espectral do RMS | 0,59 | nanômetro | 1 | |||
| Amplitude ótica da modulação (OMA), cada pista | -5,5 | 3 | dBm | 2 | ||
| Poder médio do lançamento pela pista @ TX fora do estado | -30 | dBm | ||||
|
Poder do lançamento em OMA menos TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Fechamento do olho do transmissor e da dispersão |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
DB |
3 |
||
| Relação da extinção | 2 | DB | ||||
| Tolerância ótica da perda do retorno | 12 | DB | ||||
| Fluxo cercado |
≥86% em 19 um ≤30% em 4,5 um |
4 | ||||
|
Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} A relação de batida 1.5x10-3 bate pela amostra |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Notas: 1. A largura espectral do RMS é o desvio padrão do espectro. 2. O mais baixo valor normativo de OMA para um transmissor complacente é do ‘poder lançamento em OMA menos TDEC, cada pista (minuto)’ mais o valor real de ‘TDEC’, mas com um valor pelo menos de ‘OMA, cada pista (minuto)’. 3. TDEC é calculado do TDECm medido usando os métodos em 3,6. TDECm é medido depois do método na cláusula 95.8.5 de IEEE 802,3 usando um receptor da referência da largura de banda de 12,6 gigahertz para todas as pistas. 4. Se medido no tipo A1a.2 ou no tipo fibra de A1a.3 50 um de acordo com IEC 61280-1-4. |
||||||
| Parâmetro do receptor | Pista | Minuto | Típico | Máximo | Unidade | Nota |
| Taxa da sinalização, cada pista | 25.78125±100ppm | Gb/s | ||||
|
Escala de comprimento de onda da pista |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nanômetro |
||
| Formato da modulação | NRZ | |||||
| Ponto inicial de dano | 4,4 | dBm | ||||
|
A média recebe o poder, cada pista |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
| Poder do receptor, cada pista (OMA) | 3 | dBm | ||||
| Reflectância do receptor | -12 | DB | ||||
|
sensibilidade unStressed do receptor (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
sensibilidade 1.unstressed em JUJUBAS de 5E-5 (pre FEC) |
||||||
Características elétricas
| Características de sinal elétricas da entrada do transmissor (TP1) | Minuto | Típico | Máximo | Unidade |
| Sinalizando a taxa pela pista (escala) | ± 25,78125 100 ppm | GBD | ||
| O diferencial entrou a perda do retorno | Equação (83E-5) | DB | ||
| Diferencial à perda de retorno comum da entrada do modo | Equação (83E-6) | DB | ||
| Má combinação diferencial da terminação | 10 | % | ||
| O módulo forçado entrada o teste | Veja 83E3.4.1 | |||
| Tolerância diferencial da tensão de entrada PK-PK | 900 | milivolt | ||
| Tensão de modo comum da C.C. | -350 | 2850 | milivolt | |
| Única escala terminada da tolerância da tensão | -0,4 | 3,3 | V | |
| Características de sinal elétricas da saída do receptor (TP4) | Minuto | Típico | Máximo | Unidade |
| Sinalizando a taxa pela pista (escala) | ± 25,78125 100 ppm | GBD | ||
| Tensão da saída do comum-modo da C.A. (RMS) | 17,5 | milivolt | ||
| Tensão da saída diferencial | 900 | milivolt | ||
| Largura do olho | 0,57 | UI | ||
| Altura do olho, diferencial | 228 | milivolt | ||
| Fechamento vertical do olho | 5,5 | DB | ||
| Perda de retorno da saída diferencial | Equação (83E-2) | DB | ||
| Terra comum à perda de retorno diferencial da conversão de modo | Equação (83E-3) | DB | ||
| Má combinação diferencial da terminação | 10 | % | ||
| Tempo de transição (20% 80%) | 12 | picosegundo | ||
| Tensão de modo comum da C.C. | -350 | 2850 | milivolt | |
Dimensões mecânicas
Unidade: milímetro,
