Detalhes do produto:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Destacar: | módulo do transceptor da fibra 1270nm,módulo do transceptor da fibra de 60km,DOM Ethernet Fiber Transceiver |
||

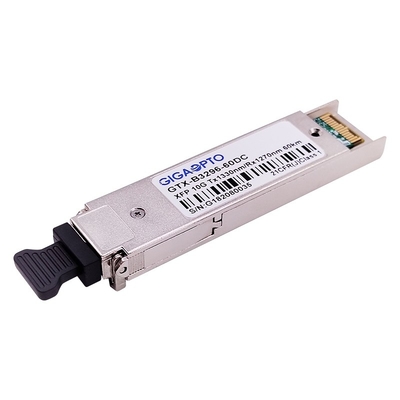

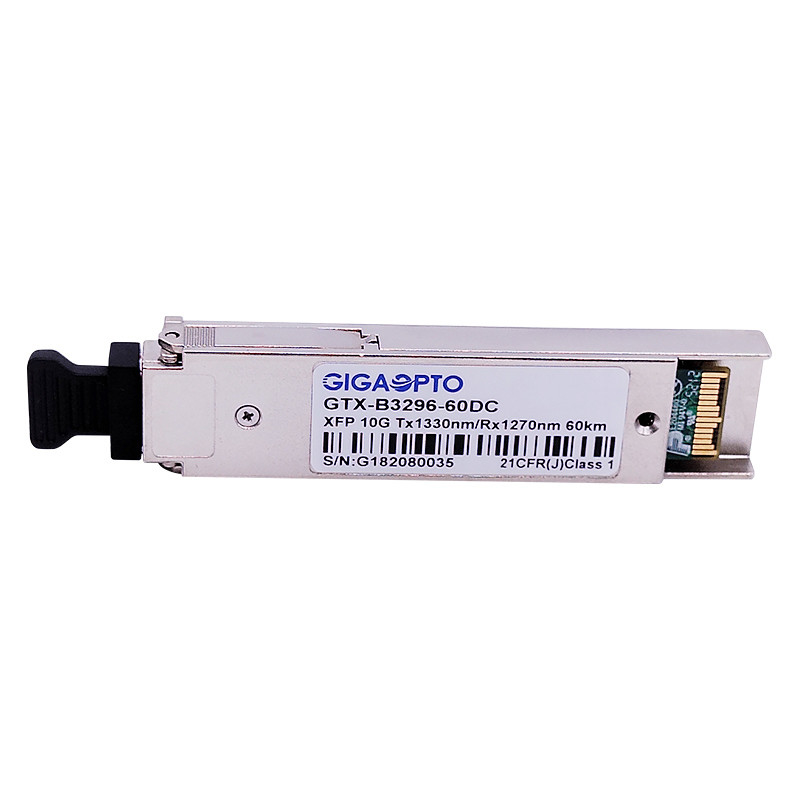

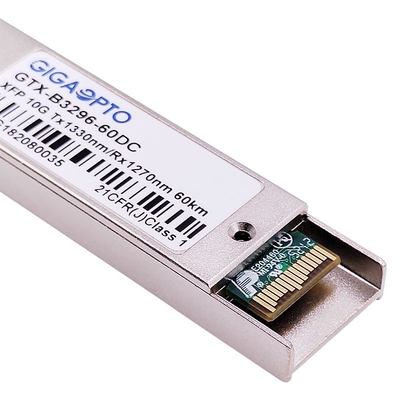

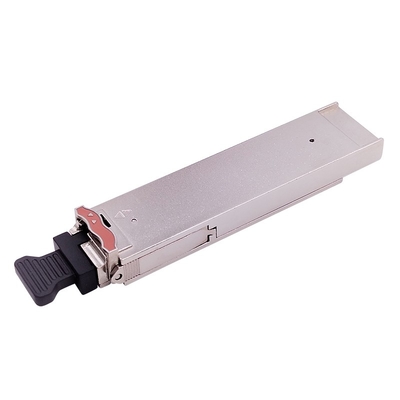

os DOM do módulo 1330nm/1270nm 60km do transceptor da fibra dos ethernet do WDM ER60 de 10Gbps XFP
Descrição
O WDM ER60 do XFP de Gigaopto é transceptor compatível de MSA XFP do Multi-vendedor (módulo Pluggable de um fatora de formulários pequeno de 10 gigabits). A seção do transmissor usa um 1330nm DFB, o receptor que a seção usa um receptor do fotodiodo do PIN 1270nm, que forneça a transmissão de 60km sobre a fibra do único modo de única costa (G.652 SMF).
Apoia diagnósticos óticos de DDM/DOM, que fornece a informação diagnóstica sobre as condições operacionais atuais.
Especificação
| Tipo compatível | Cisco | Número da peça | GTX-B3296-60DC |
| Empacotamento | WDM DE XFP | Taxa de bocado (Gbps) | 10,3 Gbps |
| Comprimento de onda (TX/RX) | 1330nm/1270nm | Distância da relação | 60 |
| Conector | Palavra simples do LC | Meios | fibra do único-modo |
| Peça de Tx | DFB | Peça de Rx | APD |
| Poder médio de TX | 1 ~ 5dBm | Sensibilidade de RX | < -20dBm=""> |
| Exterior Relação | > DB 3,5 | Poder de entrada da saturação | > 0.5dBm |
| Orçamento de poder (DB) | DB 21 | Temperatura de funcionamento | 0 a 70°C/-40 a 85°C |
| Dissipação de poder | < 2W=""> | OEM/ODM | Apoio |
| DDM/DOM | Apoio (defeito) | Garantia | 36 meses |
| Protocolos | 10G ethernet, 10G FC, canal da fibra 8G, OTU2, STM-64 | ||
Características
Aplicações
Características óticas e elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Transmissor | |||||||
| Comprimento de onda do centro | λc | 1320 | 1330 | 1340 | nanômetro | ||
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||||
| Relação da supressão do Lado-modo | SMSR | 30 | DB | ||||
| Potência de saída médio | Lota | +1 | +6 | dBm | 1 | ||
| Relação da extinção | ER | 3,5 | DB | ||||
| Diferencial entrado dados do balanço | VIN | 180 | 950 | milivolt | 2 | ||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | ||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | |||
| Permita | 0 | 0,8 | V | ||||
| Receptor | |||||||
| Comprimento de onda do centro | λc | 1260 | 1270 | 1280 | nanômetro | ||
| Sensibilidade do receptor | -20 | dBm | 3 | ||||
| Sobrecarga do receptor | -8,0 | dBm | 3 | ||||
| O LOS De-afirma | LOSD | -21 | dBm | ||||
| O LOS afirma | LOSA | -35 | dBm | ||||
| Histerese do LOS | 0,5 | 4 | DB | ||||
| Diferencial do balanço da saída de dados | Vout | 400 | 600 | 800 | milivolt | 2 | |
|
LOS |
Alto | 2,0 | Vcc | V | |||
| Ponto baixo | 0,8 | V | |||||
Nota 1: O poder ótico é lançado em SMF.
Nota 2: C. a.-acopladointernamente.
Nota 3: Medido com um teste padrão de teste @9953Mbps de PRBS 231-1, JUJUBAS ≤1×10-12.
Especificações mecânicas
