Detalhes do produto:
|
| Nome: | Transceptor de SFP+ Cisco | Comprimento de onda: | 1550nm |
|---|---|---|---|
| Distância: | 40km | Conector: | LC |
| Orçamento de poder: | 15dB | Aplicação: | ethernet 10G/canal da fibra |
| Destacar: | módulos do transceptor de 1550nm Cisco,módulos do transceptor de 10Gbase-ER Cisco,Transceptores compatíveis do FCC CISCO |
||

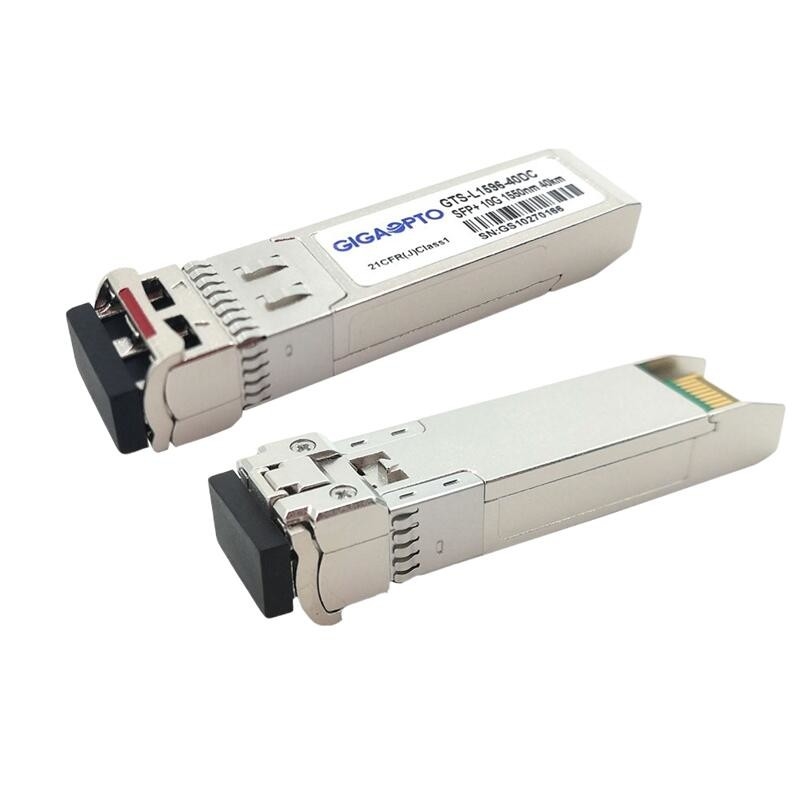

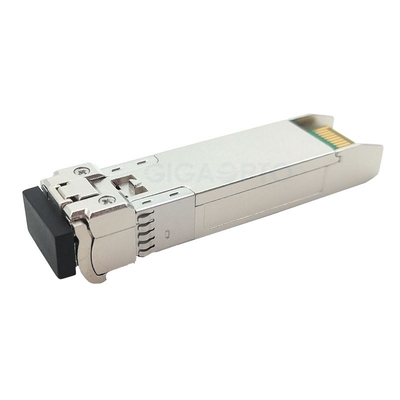

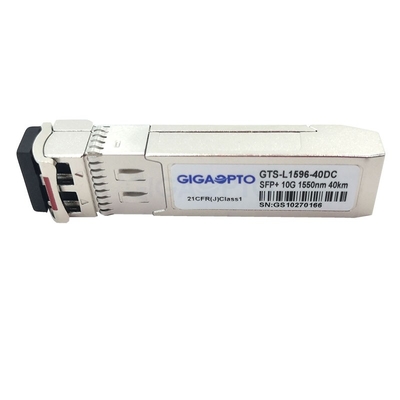

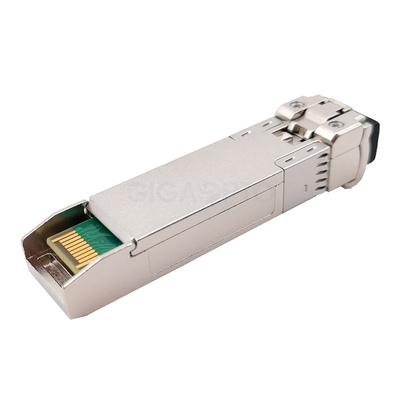

Módulos transceptores compatíveis com Cisco 1550nm 10Gbase-ER paraSFP-10G-ER
Descrição dos módulos transceptores compatíveis com Cisco paraSFP-10G-ER
Este transceptor óptico compatível com Cisco SFP-10G-ER é fabricado com componentes de alta qualidade e testado rigorosamente para atender ou exceder as especificações originais do fabricante e otimizado para aplicações de redes de data center.Ele fornece taxa de transferência de 10GBase-ER/EW (10,3125 Gbps/9,953 Gbps) de até 40 km em cabo óptico de fibra monomodo (SMF) de fibra dupla G.652 usando um comprimento de onda de 1550 nm por meio de um conector LC.
Este módulo SFP-10G-ER consiste em 1550 EML Laser, InGaAs PIN e pré-amplificador em um subconjunto óptico altamente integrado, todos os módulos satisfazem a segurança do laser classe 1.
O monitoramento de diagnóstico digital (DDM/DOM) está disponível por meio de uma interface serial de 2 fios, conforme especificado em SFF-8472, que fornece monitoramento em tempo real da temperatura do transceptor, corrente de polarização do laser, potência óptica, potência óptica recebida e tensão de alimentação do transceptor
Este módulo óptico SFP-10G-ER está programado para ser compatível com uma ampla gama de equipamentos de rede Cisco, como Cisco 3100 WS series, Cisco 4500 WS series, Cisco 4900 series, Cisco 5700 Air series, Cisco 6000, Cisco 6800 series, Cisco Série C6800, série Cisco Nexus 2000, série Cisco Nexus 3000, série Cisco Nexus 5000, série Cisco Nexus 7000, série Cisco Nexus 9000, série Cisco WS-C2960S, série Cisco WS-C3560E, série Cisco UCS e etc.
EspecificaçãoDe módulos transceptores compatíveis com Cisco paraSFP-10G-ER
| marca compatível | Cisco | P/N | SFP-10G-ER |
| Fornecedor | Gigaopto | Tipo | SFP+ de 10 Gbps |
| Comprimento de onda | 1550 nm | Alcance máximo | 40 km |
| Tipo de conector | LC Duplex | Tipo de cabo | fibra monomodo |
| Tipo LD | Laser EML | Tipo de receptor | ALFINETE |
| Potência Média TX | -1~3dBm | Sensibilidade RX | < -16dBm |
| Orçamento de energia | 15dB | Taxa de extinção | >8,2dB |
| Consumo de energia | ≤1,5W | Sobrecarga de RX | >0,5dBm |
| Suporte DOM | Suportado | Faixa de temperatura | 0 a 70°C (32 a 158°F) |
Aviso: Quando o transceptor de longo alcance for usado em transmissão de curta distância, combine com o atenuador apropriado de acordo com a tabela.
| Distância | ≤ 5 km | ≤ 10km | ≤ 20km |
| Atenuador | 7dB | 5dB | 3dB |
CaracterísticasDe módulos transceptores compatíveis com Cisco paraSFP-10G-ER
AplicativoDe módulos transceptores compatíveis com Cisco paraSFP-10G-ER
Características elétricas e ópticasDe módulos transceptores compatíveis com Cisco paraSFP-10G-ER
| características elétricas | ||||||
| Parâmetro | Símbolo | Mínimo | Típica | Máx. | Unidade | Notas |
| Corrente total de fornecimento | EUCC | 300 | mA | |||
| Transmissor | ||||||
| Tensão de entrada diferencial do transmissor | 180 | 1200 | mV | |||
| Tensão de saída Tx_Fault - alta | VOH | 2.4 | Vcc | V | LVTTL | |
| Tensão de saída Tx_Fault - baixa | VOL | 0 | 0,4 | V | LVTTL | |
| Tensão de entrada Tx_Disable - alta | VIH | 2 | Vcc | V | LVTTL | |
| Tensão de entrada Tx_Disable - baixa | VIL | 0 | 0,8 | V | LVTTL | |
| Impedância Diferencial de Entrada | 90 | 100 | 110 | Ah | ||
| Receptor | ||||||
| Tensão de saída diferencial do receptor | 300 | 850 | mV | |||
| Tensão de saída LOS - Alta | VOH | 2.4 | Vcc | V | LVTTL | |
| Tensão de saída LOS - Baixa | VOL | 0 | 0,4 | V | LVTTL | |
| Impedância Diferencial de Saída | 90 | 100 | 110 | Ah | ||
| Características do transmissor óptico | |||||||
| Parâmetro | Símbolo | Mínimo | Típica | Máx. | Unidade | Notas | |
| Potência média de saída | PFORA | -1 | +3 | dBm | |||
| Comprimento de onda central | λc | 1530 | 1550 | 1565 | nm | ||
| Largura Espectral (-20dB) | ∆λ | 1 | nm | ||||
| Taxa de supressão do modo lateral | SMSR | 30 | dB | ||||
| Taxa de extinção | pronto-socorro | 8.2 | dB | ||||
| Ruído de intensidade relativa | RIN | -128 | dB/Hz | ||||
| Tempo de subida/queda óptica | TR/TF | 28 | 50 | obs: | |||
| Penalidade de Transmissor e Dispersão | TDP | 2 | dB | ||||
| Transmissor desligado | PDESLIGADO | -30 | dBm | ||||
| Diagrama do olho de saída | Em conformidade com IEEE802.3ae | ||||||
| Características do receptor óptico | |||||||
| Parâmetro | Símbolo | Mínimo | Típica | Máx. | Unidade | Notas | |
| Comprimento de onda central | λc | 1260 | 1610 | nm | |||
| Sensibilidade do receptor | PSEN | -16 | dBm | 1 | |||
| Potência de saturação de entrada (sobrecarga) | PSENTADO | 0,5 | dBm | ||||
| Refletância do receptor | -12 | dB | |||||
| Nível de desativação de LOS | PERDIDO | -17 | dBm | ||||
| Nível de afirmação LOS | LOSA | -30 | dBm | ||||
| Histerese LOS | HYS | 0,5 | 6 | dB | |||
Nota 1.Medido com PRBS231-1 padrão, @10,3125Gbps, ER=8,2dB, BER=1x10-12.
Esboço do pacoteDe módulos transceptores compatíveis com Cisco paraSFP-10G-ER
As dimensões estão em milímetros.Todas as dimensões são ±0,1 mm, salvo especificação em contrário.(Unidade: mm)
