Detalhes do produto:
|
| Nome do produto: | Transceptor compatível de Cisco | Dados-taxa: | 10.3125Gbps |
|---|---|---|---|
| Comprimento de onda: | 1270~1610nm | Transmissão: | 10km |
| Orçamento ótico: | 10dB | Aplicação: | centro de dados, ethernet 10G |
| Destacar: | transceptores óticos de 1610nm Cisco,Transceptores óticos de SMF Cisco,transceptores compatíveis de 10km CISCO |
||

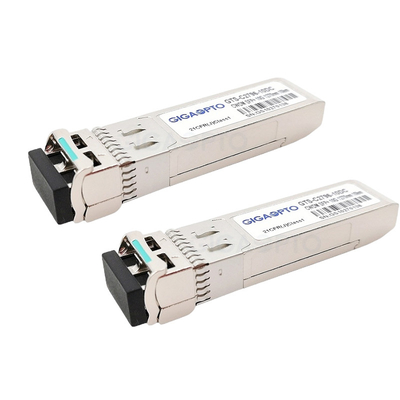

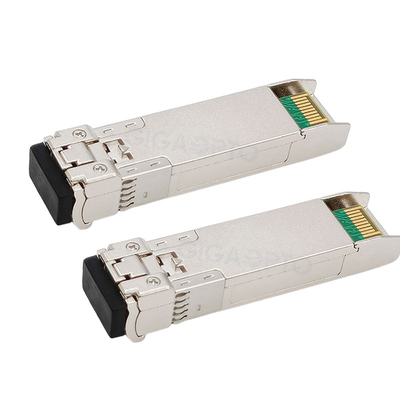

transceptores óticos compatíveis SMF 10km de 10Gbps SFP+ 1270~1610nm Cisco para CWDM-SFP10G-xx-10
Descrição de produtos da série de 10G SFP+ CWDM LR (1270~1610) nanômetro
Este transceptor compatível quente-pluggable de 10Gbps Cisco CWDM-SFP10G-xx-10 fornece um de alta capacidade, soluções altas de uma comunicação da largura de banda para redes óticas multiplexadas. Este módulo do transceptor de CWDM SFP+ é projetado para 10 relações até 10km de Gigabit Ethernet sobre a fibra do único-modo da duplo-costa.
Caracteriza um transmissor altamente confiável de CWDM DFB e o fotodetector do PIN em um conector ótico frente e verso do LC. Há 18 comprimentos de onda desde 1270 nanômetro disponível do centro a 1610nm com cada etapa 20nm. Um orçamento mínimo garantido da relação ótica de DB 10 é oferecido.
O transceptor CWDM-SFP10G-xx-10 é complacente com SFF-8431, SFF-8432 e IEEE canal da fibra 10GBASE-LR e 10G de 802.3ae. As funções dos diagnósticos de Digitas estão disponíveis através de uma relação de série de 2 fios, como especificado em SFF-8472.
Especificação funcional
| Tipo compatível | Cisco | P/N (número da peça) | CWDM-SFP10G-xx-10 |
| Vendedor | Gigaopto | Taxa de dados (Gbps) | 10,3 Gb/s |
| Comprimento de onda | 1270nm~1610nm | Alcance | 10km |
| Relação | LC duplo | Tipo de meios | G.652 SMF |
| Transmissor | CWDM DFB | Receptor | PIN |
| Fonte da tensão | 3.3V | Sensibilidade de Rx | <-14> |
| TX potência de saída (dBm) | -6~+0.5dBm | Poder de entrada da saturação | <0> |
| Orçamento de poder (DB) | DB 8,4 | Relação da extinção | >DB 3,5 |
| Dissipação de poder | <1> | Temperatura | 0 a 70°C (32 158°F) |
| DOM/DDM | Apoio | OEM/ODM | Apoiado |
Informação pedindo
| Número da peça | Descrição | CWDM/CH | Alcance (quilômetros) | Conector | Cor da trava |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | Duplex do LC | Luz - roxo |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | Duplex do LC | Azul-céu |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | Duplex do LC | Verde amarelo |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | Duplex do LC | Ocre amarelo |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | Duplex do LC | Rosa |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | Duplex do LC | Bege |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | Duplex do LC | Branco |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | Duplex do LC | Prata |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | Duplex do LC | Preto |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | Duplex do LC | Laranja amarela |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | Duplex do LC | Cinza |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | Duplex do LC | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | Duplex do LC | Azul |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | Duplex do LC | Verde |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | Duplex do LC | Amarelo |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | Duplex do LC | Laranja |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | Duplex do LC | Vermelho |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | Duplex do LC | Brown |
Características
Aplicação
Padrão
Características óticas
| Características do transmissor ótico | |||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Potência de saída médio | LOTA | -6 | 0,5 | dBm | |||
| Comprimento de onda do centro | λc | λc-6 | λc | λc+7.5 | nanômetro | 1 | |
| Largura do espectro (- 20dB) | ∆λ | 1 | nanômetro | ||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | ||||
| Relação da extinção | ER | 3,5 | DB | ||||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | ||||
| Perda do retorno ótica | 12 | DB | |||||
| Pena do transmissor e da dispersão | TDP | 3,2 | DB | ||||
| Transmissor FORA do poder | POFF | -45 | dBm | ||||
| Diagrama do olho da saída | Cumpre com o IEEE802.3ae | ||||||
| Características do receptor ótico | |||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Comprimento de onda do centro | λc | 1260 | 1620 | nanômetro | |||
| Sensibilidade do receptor | PSEN | -14,4 | dBm | 2 | |||
| Poder entrado da saturação (sobrecarga) | PSAT | 0,5 | dBm | ||||
| Reflectância do receptor | -12 | DB | |||||
| O LOS De-afirma o nível | LOSD | -17 | dBm | ||||
| O LOS afirma o nível | LOSA | -30 | dBm | ||||
| Histerese do LOS | HYS | 0,5 | 6 | DB | |||
Comprimento de onda desde 1270 nanômetro a 1610nm, cada etapa 20nm da nota 1. ITU-T G.694.2 CWDM.
Nota 2. medida com um teste padrão de teste de PRBS 231 - 1, @10.3125Gbps, BER-12<10>.
