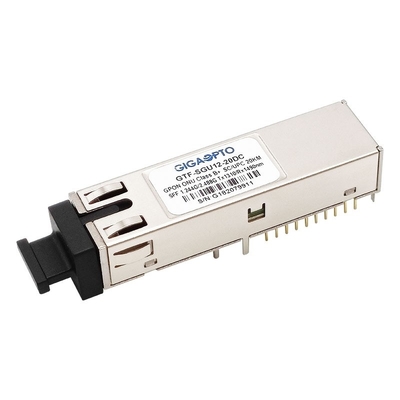

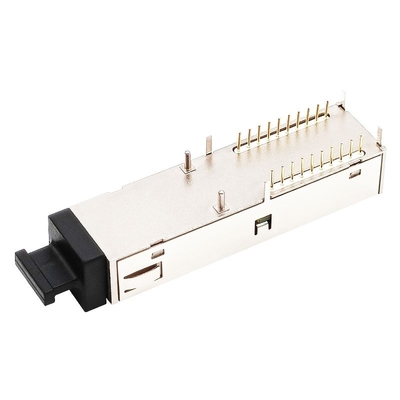

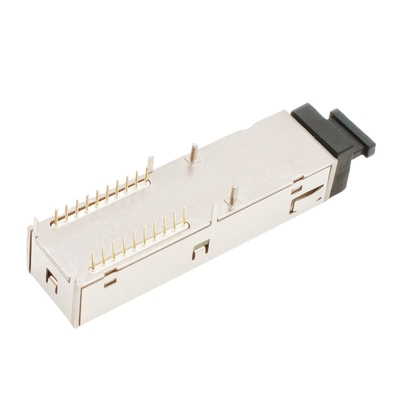

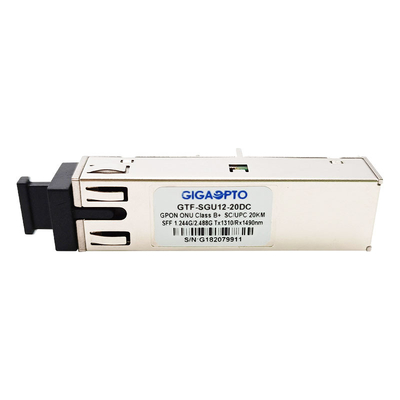

Explosão TX 1310nm 1.244G RX 1490nm 2.488G do receptáculo do SC UPC do transceptor SFF 2x10 da classe B+ GPON ONU

Classe B+ ONU para GPON

Transceptor bidirecional do WDM da única fibra

1.244Gbps rio acima e 2.488Gbps rio abaixo

Compatível completo de 100% com dispositivos do anfitrião do grosso da população

Descrição

Este módulo do transceptor do receptáculo da classe B+ SFF 2x10 SCUPC de GTF-SGU12-20DC GPON ONU é projetado para aplicações do baixo custo P2MP (ponto ao multi-ponto) FTTx. Pode total apoio a aplicação da classe B+ ODN especificada pelo padrão de ITU-T G.984.2 e pelo ITU-T G.984.2 Amendent-2006.

Este transceptor de GPON ONU B+ é empacotado do fatora de formulários pequeno 2x10 com um conector do receptáculo do SC UPC.

O módulo de GPON ONU SFP consiste no pré-amplificador un-de refrigeração 1310nm do laser, do InGaAs de DFB e em um filtro do WDM em um subconjunto ótico alto-integrado. Transmite 1.244Gbps em 1310nm no explosão-modo e recebe 2.488Gbps em 1490nm no contínuo-modo. Este transceptor é o produto do laser da classe 1 que cumpre com o IEC 60825-1 e o IEC 60825-2, e é ROHS-6 complacente.

As características excelentes do IEM e da compatibilidade eletrónica das garantias metálicas do pacote, que cumpre totalmente com os padrões relevantes internacionais.

As funções dos diagnósticos de Digitas estão disponíveis, como especificado em SFF-8472, que fornece a monitoração de tempo real da temperatura do transceptor, polarização atual, poder ótico do laser, receberam a tensão ótica do poder e de fonte do transceptor.

Especificação

Informação pedindo

Características

• Ligações de dados bidirecionais da única fibra
• transmissor do laser de 1310nm DFB e receptor 1490nm
• transmissão do modo de explosão 1.244Gbps
• receptor contínuo do modo 2.488Gbps
• Pacote de SFF 2x10 com relação ótica do receptáculo bidirecional do SC
• Única fonte de alimentação 3.3V
• A função de monitoração diagnóstica de Digitas executou
• Calibração interna
• Baixo IEM e proteção excelente do ESD
• Standard de segurança IEC-60825 do laser da classe I complacente
• Variação da temperatura de funcionamento: 0^OC ~+70oC ou -40^OC ~+85oC
• Conformidade RoHS6

Aplicação

• Redes óticas passivas do gigabit (GPON)
• FTTX
• Outras relações óticas

Padrões

• Cumpre com o acordo da Multi-fonte de SFP (MSA) SFF-8074i
• Cumpre com o ITU-T G.984.2
• Cumpre com o SFF-8472
• Cumpre com a parte 15 do FCC 47 CFR, classe B
• Cumpre com FDA 21 CFR 1040,10 e 1040,11 à exceção dos desvios conforme a no. 50 da observação do laser datado do 24 de junho de 2007

Esboço do pacote

As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)

Para mais transceptores de GPON ONU SFP, refira por favor o seguinte formulário

Série do transceptor de GPON ONU (dados RateTX-1.244G/RX-2.488G, comprimento de onda: TX1310nm/RX1490nm, classe B+, DFB+APD)
