Conector ótico genérico DDM do SC APC do módulo SMF 1310nm 1490nm do transceptor da classe B+ ONU GPON SFP

Receptáculo do SC APC do transceptor da classe B+ GPON ONU SFP

1.244Gb/s rio acima e 2.488Gbps rio abaixo

RoHS-6 complacente

Descrição

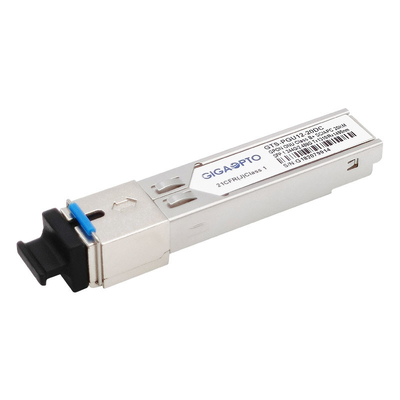

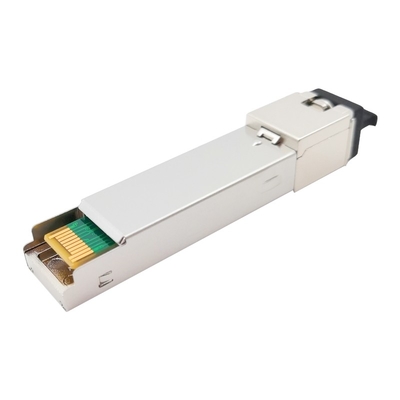

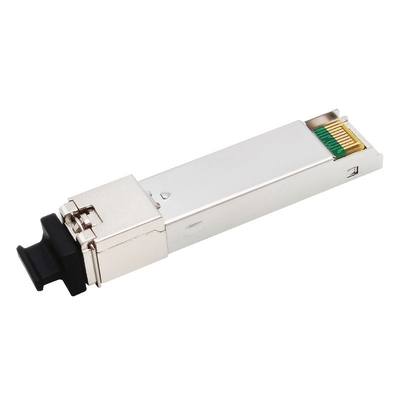

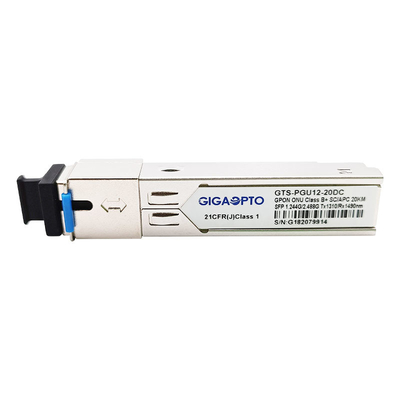

O módulo GTS-PGU12-20DC do transceptor da classe B+ SFP do elevado desempenho GPON ONU de Gigaopto é projetado para aplicações de P2MP FTTx. Pode total apoio a aplicação da classe B+ ODN especificada pelo padrão de ITU-T G.984.2 e pelo ITU-T G.984.2 Amendent-2006.

É fornecido no pacote de SFP com um único conector do receptáculo de SC/APC.

O módulo consiste em um laser un-de refrigeração 1310nm de DFB, em um pré-amplificador de InGaAs e em um filtro do WDM em um subconjunto ótico alto-integrado. Transmite 1.244Gbps em 1310nm no modo estourado e recebe 2.488Gbps em 1490nm no modo contínuo.

As funções diagnósticas de Digitas estão disponíveis, como especificado em SFF-8472.

Especificação

Informação pedindo

Características

• Pacote de SFP com receptáculo do SC
• 1.244Gbps, 1310nm estourou o transmissor do modo
• 2.488Gbps, receptor contínuo do modo 1490nm
• laser Un-de refrigeração de DFB e de sensibilidade de APD detector alto
• Classe 1 FDA e segurança de laser IEC60825-1 complacente
• Temperatura de caso de funcionamento: Padrão: Indústria 0℃~+70℃/: -40℃~+85℃
• Complacente com ITU-T G.984.2 e G.984.2 Amendent-2006
• Complacente com especificação de SFP MSA

Aplicação

• Redes óticas passivas do gigabit (GPON)
• FTTx

Padrões

• Cumpre com o acordo da Multi-fonte de SFP (MSA) SFF-8074i
• Cumpre com o ITU-T 984,2
• Cumpre com a parte 15 do FCC 47 CFR, classe B
• Cumpre com FDA 21 CFR 1040,10 e 1040,11 à exceção dos desvios conforme a no. 50 da observação do laser datado do 24 de junho de 2007
• Cumpre com o SFF-8472
• Compatível com classificação Class2 da sensibilidade de TR-NWT-000870 4,1 ESD.
• Compatível com Telcordia GR-468-CORE

Esboço do pacote

As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)

Para mais transceptores de GPON ONU SFP, refira por favor o seguinte formulário

Série do transceptor de GPON ONU (dados RateTX-1.244G/RX-2.488G, comprimento de onda: TX1310nm/RX1490nm, classe B+, DFB+APD)
