SC UPC DDM do módulo TX 1577nm 9.953G/RX1270nm 2.488G SMF 20km do transceptor de XGPON OLT N2a XFP

Transceptor de XG-PON OLT XFP

Complacente com ITU-T G.987.2, classe N2a

Único transceptor do wdml da fibra com receptáculo do SC

ligação descendente 9.953Gb/s e uplink 2.488Gb/s

RoHS, CE, FCC, ALCANCE

Descrição

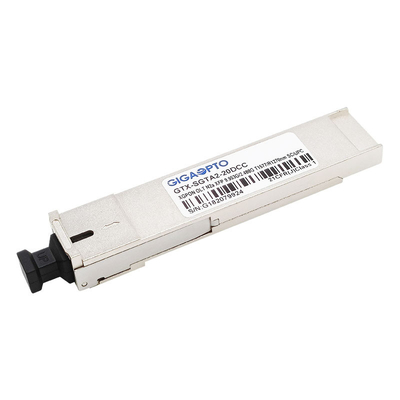

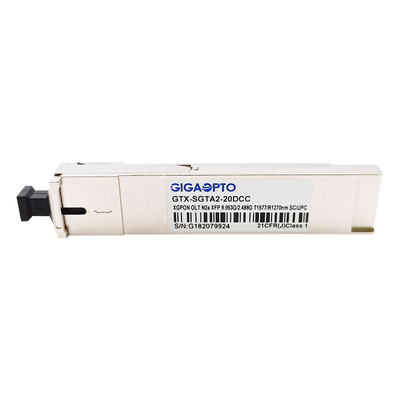

O módulo do transceptor do GTX-SGTA2-20DCC XGPON OLT de Gigaopto é projetado para a linha ótica terminal (OLT) de aplicações de XGPON com o 9.953Gbps na jusante e o 2.488Gbps em ascendente. É um módulo do elevado desempenho para únicas comunicações da fibra usando o transmissor 1577 do contínuo-modo e o receptor do explosão-modo 1270nm.

A seção do transmissor emprega um laser de EML 1577nm e é um laser da classe 1 complacente de acordo com o standard de segurança internacional IEC-60825-1. O receptor que a seção emprega um pré-amplificador integrado do detector 1270nm (IDP) montou em um encabeçamento ótico e em um cargo-amplificador de limitação IC.

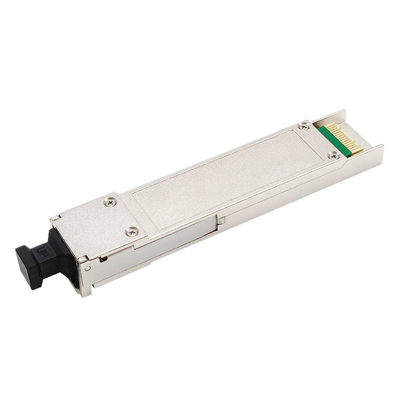

Adota o pacote de XFP com o conector do receptáculo de SC/UPC. A fonte de alimentação é a única tensão +3,3.

As funções dos diagnósticos de Digitas estão disponíveis, como especificado em SFF-8472, que fornece a monitoração de tempo real da temperatura do transceptor, polarização atual, poder ótico do laser, receberam a tensão ótica do poder e de fonte do transceptor.

Especificação

Características

• Pacote de XFP
• Única tensão da fonte de alimentação +3,3
• Receptáculo bidirecional da única fibra SC/UPC
• 1577nm transmissor do contínuo-modo 9.983Gb/s DFB EML
• 1270nm receptor do explosão-modo 2.488Gb/s APD
• Relação elétrica de SFP
• relação do 2-fio para a monitoração diagnóstica integrada de Digitas
• Variação da temperatura de funcionamento: 0 °C do °C ~+70
• ROHS complacente e sem chumbo

Aplicação

• N2a XGPON OLT

Padrões

• Cumpre com o INF-8077i
• Cumpre com o ITU-T G.987.2
• Cumpre com a parte 15 do FCC 47 CFR, classe B
• Cumpre com FDA 21 CFR 1040,10 e 1040,11

Informação pedindo de nossos transceptores de XGPON OLT
