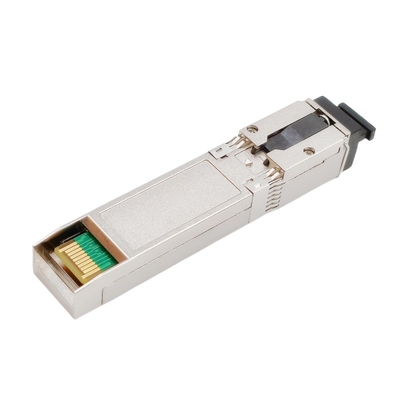

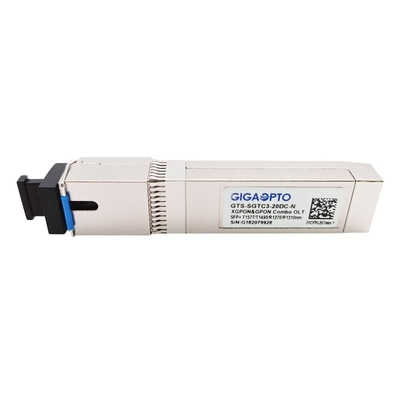

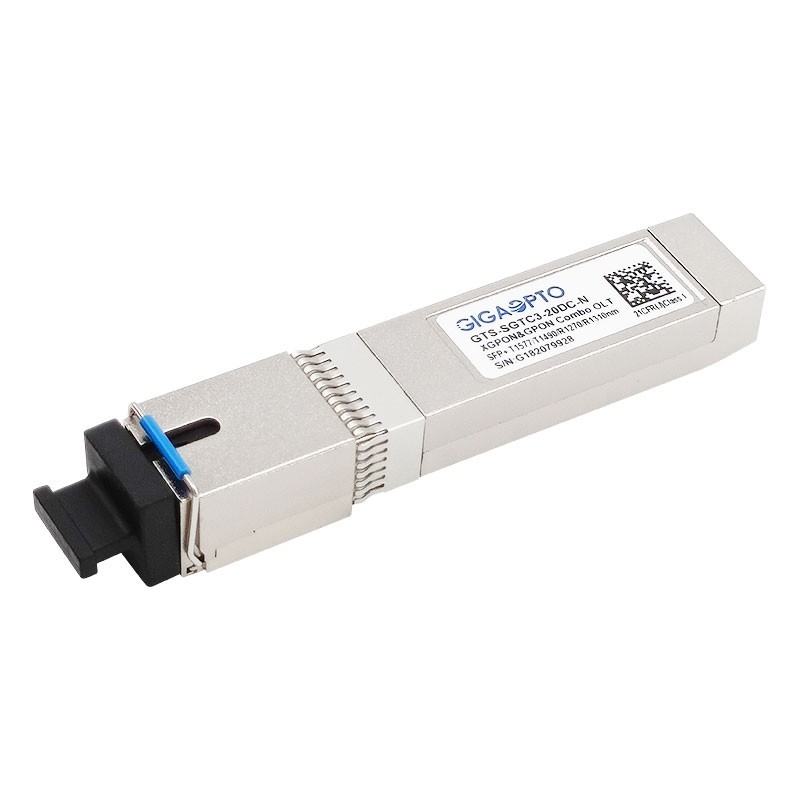

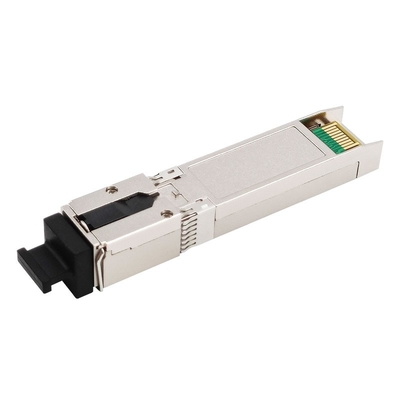

Módulo compatível GPON XGPON OLT combinado SFP+ do transceptor de Nokia GPON SFP

Nokia GPON compatível - módulo combinado do transceptor de XGPON OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 2.488G RX 1310nm 1.244G

Módulo combinado do transceptor de SFP GPON & de XGPON OLT

Descrição

O GTS-SGTC3-20DC-N é uma combinação de transceptor ótico de XGPON OLT e de GPON OLT em um empacotamento de SFP+. É projetado apoiar o ITU-T novo G.987.2 XG-PON e as especificações do legado ITU-T G.984.2 GPON sobre uma única fibra através da multiplexação grosseira da divisão da onda.

Para XGPON, emprega um transmissor a jusante do modo de 1577nm EML CW que operam-se em 9.953Gb/s e um receptor do modo de explosão de 1270nm APD/TIA rio acima que opera-se em 2.488Gb/s.

Para GPON, emprega um transmissor a jusante do modo de 1490nm DFB CW que operam-se em 2.488Gb/s e um receptor do modo de explosão de 1310nm APD/TIA rio acima que opera-se em 1.244Gb/s.

É projetado operar-se sobre a variação da temperatura comercial de 0 a 70°C.

O GTS-SGTC3-20DC-N é projetado apoiar até 32 subscritores sobre distâncias de até 20km. É classe de FDA 21CFR1040.10 e do IEC 60825-2 mim segurança de laser complacente e encontra a CEE 2002/95/EC diretivo para a conformidade de RoHS. O transceptor é cofre forte do ESD quando testado de acordo com IEC61000-4-2. O dispositivo cumpre com (E.U.) a classe B do FCC, a classe B. do CE (de Europa).

Especificação

Características do produto

• Pluggable quente
• Transmissão de dados quadrilátero-direcional da única fibra
• XGPON: 9.953Gb/s rio abaixo e 2.488Gb/s rio acima
• GPON: 2.488Gb/s rio abaixo e 1.244Gb/s rio acima
• XGPON: 1577nm transmissor do laser do contínuo-modo EML e 1270nm receptor do explosão-modo APD-TIA
• GPON: 1490nm transmissor do laser do contínuo-modo DFB e 1310nm receptor do explosão-modo APD-TIA
• temperatura de caso de funcionamento: Padrão: 0 a +70°C
• fonte de alimentação de DC de +3.3V
• SFP+ que empacota com o conector ótico do receptáculo de SC/UPC
• relação do 2-fio para a monitoração diagnóstica integrada de Digitas
• Digitas que recebem a indicação da força de sinal (RSSI)
• Baixo IEM e proteção excelente do ESD
• Standard de segurança IEC-60825 do laser Class1 complacente
• Conformidade de RoHS

Aplicação

• 10 gigabits alcançam redes
• FTTH
• FTTB
• FTTC
• Redes combinados do acesso de XG-PON e de GPON

Padrão

• Cumpre com o SFF-8431/SFF-8432
• Cumpre com o SFF-8472
• Cumpre com o ITU-T G.987.2 & G.984.2
• Cumpre com a parte 15 do FCC 47 CFR, classe B
• Cumpre com FDA 21 CFR 1040,10 e 1040,11 à exceção dos desvios conforme à observação No.50 do laser datado do 24 de junho de 2007
