Detalhes do produto:
|
| Nome do produto: | Transceptor combinado de XGPON/XGSPON OLT | aplicação: | XGPON & XGSPON |
|---|---|---|---|
| Taxa de dados (Gbps): | XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488 | Comprimento de onda de TX: | XGSPON-1577nm, XGPON-1490nm |
| Comprimento de onda de RX: | XGSPON/XGPON-1270nm | Componente: | EML+APD |
| Garantia: | 3-ano | Palavras-chaves: | Módulo combinado do transceptor de XGPON & de XGSPON OLT |
| Destacar: | Transceptor de OLT SFP+,Transceptor de 22PIN SFP+,Huawei XGPON |
||

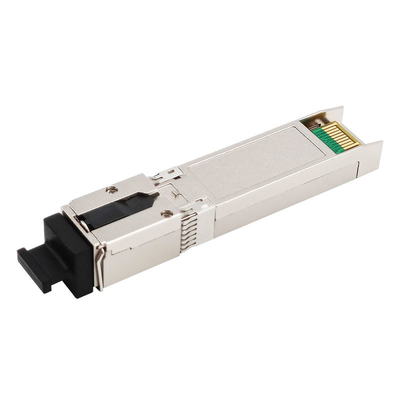

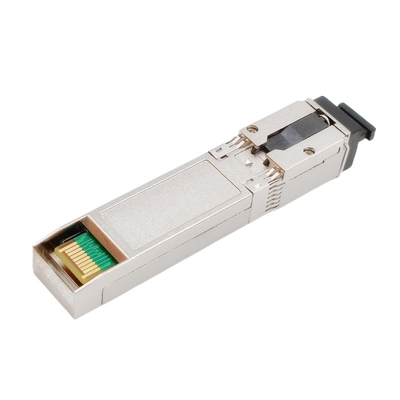

Huawei XGPON & de transceptor de XGSPON OLT SFP+ 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G módulo combinado
Descrição

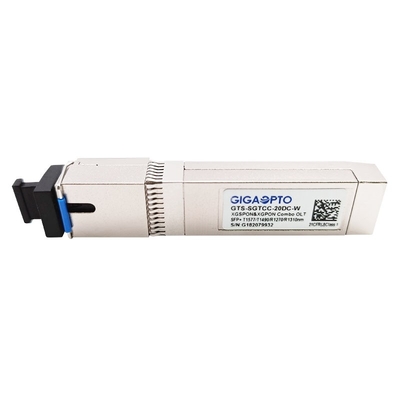

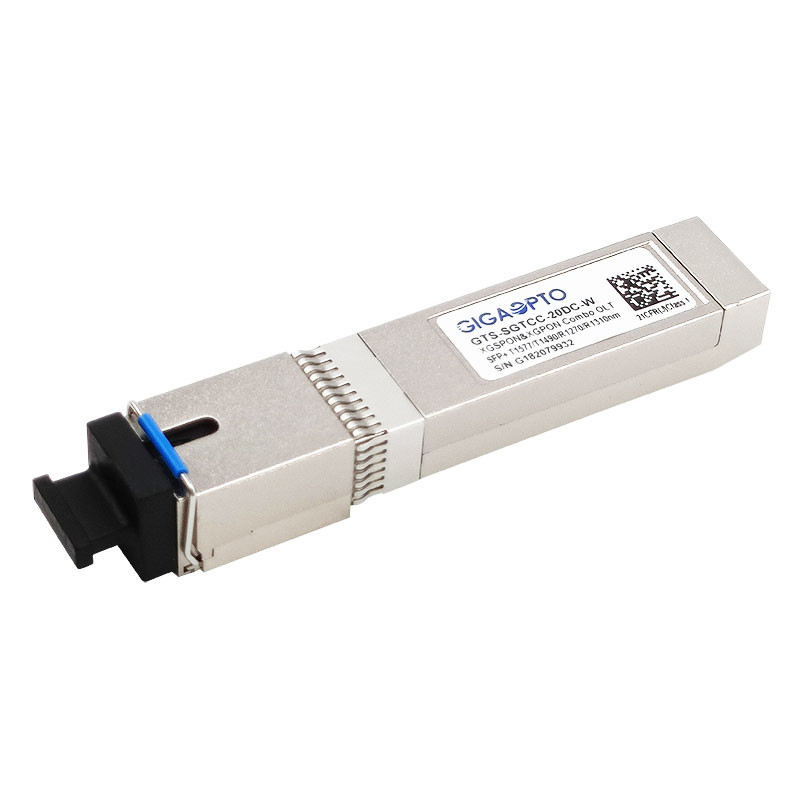

O GTS-SGTCC-20DC-W XGS-PON&XGPON/GPON OLT combinado de Gigaopto é compatível com GPON OLT B+ e XGSPON&XGPON OLT N1.
Consiste em um transmissor do contínuo-modo de 1577nm 10Gbps com laser de EML, em um receptor do explosão-modo de 1270nm 10Gbps/2.5Gbps com APD-TIA, em um transmissor do contínuo-modo de 1490nm 2.5Gbps com laser de DFB, e em um receptor do explosão-modo de 1310nm 1.25G com APD-TIA. É fatora de formulários de SFP+, usando variações da temperatura comerciais de BIDI SC/UPC Receptacle.Its de 0 a 70°C.
Características
Condições do funcionamento & de armazenamento
| Parâmetro | Unidade | Mínimo. | Típico | Máximo. |
| Temperatura de armazenamento | °C | -40 | 85 | |
| Temp de funcionamento do caso | °C | 0 | 70 | |
| Umidade do armazenamento | % | 5 | 90 | |
| Humidade relativa de funcionamento | % | 5 | 85 | |
| Tensão de fonte de alimentação | V | 3,135 | 3,3 | 3,465 |
| Consumo de potência | W | 2,8 | ||
| Ponto inicial de dano para o receptor | dBm | -3 | ||
| Taxa de bocado para Tx 1577nm | Gbps | 9,953 | ||
| Taxa de bocado para Rx 1270nm | Gbps | 2,488 | 9,953 | |
| Taxa de bocado para Tx 1490nm | Gbps | 2,488 | ||
| Taxa de bocado para Rx 1310nm | Gbps | 1,244 | ||
Características
Todo o desempenho é especificado na temperatura e em circunstâncias de trabalho inteiras.
| Parâmetro | Unidade | Mínimo. | Típico | Máximo. | |||
| Transmissor de XGSPON1577nm 9.953G | |||||||
| Comprimento de onda central de TX | nanômetro | 1575 | 1577 | 1580 | |||
| Largura espectral (- 20dB) | nanômetro | 1 | |||||
| Relação lateral da supressão do modo | DB | 30 | |||||
| Poder lançado meio de XGSPON (N1 BOL) |
dBm | 2,5 | 5 | ||||
| Poder lançado meio de XGSPON (N1 EOL) |
dBm | 2 | 5 | ||||
| Poder lançado médio (TX fora) | dBm | -39 | |||||
| Relação da extinção | DB | 8,2 | |||||
| Tolerância ótica da perda do retorno | DB | 15 | |||||
| Transmissor 20km de XGSPON Pena da dispersão da fibra |
DB | 1 | |||||
| Máscara do transmissor (PRBS231-1@9.953G) |
Complacente com ITU-T G.9807.1 | ||||||
| Transmissor de XGPON 1577nm 9.953G | |||||||
| Comprimento de onda central de TX | nanômetro | 1575 | 1577 | 1580 | |||
| Largura espectral (- 20dB) | nanômetro | 1 | |||||
| Relação lateral da supressão do modo | DB | 30 | |||||
| Poder lançado meio de XGPON (N1 BOL) |
dBm | 2,5 | 6 | ||||
| Poder lançado meio de XGPON | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| Poder lançado médio (TX fora) | dBm | -39 | |||||
| Relação da extinção | DB | 8,2 | |||||
| Tolerância ótica da perda do retorno | DB | 15 | |||||
| Transmissor 20km de XGPON Pena da dispersão da fibra |
DB | 0,5 | |||||
| Máscara do transmissor (PRBS231-1@9.953G) |
Complacente com ITU-T G.987.2 | ||||||
| Receptor de XGSPON 1270nm 9.953G | |||||||
| Receba o comprimento de onda | nanômetro | 1260 | 1270 | 1280 | |||
| Sensibilidade (N1 BOL) (PRBS231-1@9.953G, ER=8.2, JUJUBAS<10- 3=""> |
dBm | -26,5 | |||||
| Sensibilidade (N1 EOL) (PRBS231-1@9.953G, ER=8.2, JUJUBAS<10- 3=""> |
dBm | -26 | |||||
| Sobrecarga (N1) | dBm | -4 | |||||
| Tempo de estabelecimento | ns | 100 | |||||
| O SD afirma o nível | dBm | -29 | |||||
| O SD De-afirma o nível | dBm | -45 | |||||
| Histerese do SD | DB | 0,5 | 6 | ||||
| Receptor de XGPON 1270nm 2.488G | |||||||
| Receba o comprimento de onda | nanômetro | 1260 | 1270 | 1280 | |||
| Sensibilidade (N1 BOL) (PRBS223-1@2.488G, ER=8.2, JUJUBAS<10- 4=""> |
dBm | -28 | |||||
| Sensibilidade (N1 EOL) (PRBS223-1@2.488G, ER=8.2, JUJUBAS<10- 4=""> |
dBm | -27,5 | |||||
| Sobrecarga (N1) | dBm | -6 | |||||
| O SD afirma o nível | dBm | -29 | |||||
| O SD De-afirma o nível | dBm | -45 | |||||
| Histerese do SD | DB | 0,5 | 6 | ||||
| Parâmetro | Unidade | Mínimo. | Típico | Máximo. |
| Transmissor de GPON 1490nm 2.488G | ||||
| Comprimento de onda central de TX | nanômetro | 1480 | 1490 | 1500 |
| Largura espectral (- 20dB) | nanômetro | 1 | ||
| Relação lateral da supressão do modo | DB | 30 | ||
| Poder lançado médio (B+ BOL) | dBm | 2,5 | 5 | |
| Poder lançado médio (B+ EOL) | dBm | 1,5 | 5 | |
| Poder lançado médio (TX fora) | dBm | -39 | ||
| Relação da extinção | DB | 8,2 | ||
| Tolerância ótica da perda do retorno | DB | 15 | ||
| Transmissor 20km de GPON Pena da dispersão da fibra |
DB | 1 | ||
| Máscara do transmissor (PRBS223- 1@2.488G) |
WithITU-TG.984.2 complacente | |||
| Receptor de GPON 1310nm 1.244G | ||||
| Receba o comprimento de onda | nanômetro | 1290 | 1310 | 1330 |
| Sensibilidade (B+ BOL) (PRBS223-1@1.244G, ER=10, JUJUBAS<10- 10=""> |
dBm | -29 | ||
| Sensibilidade (B+ EOL) (PRBS223-1@1.244G, ER=10, JUJUBAS<10- 10=""> |
dBm | -28 | ||
| Sobrecarga (B+) | dBm | -8 | ||
| Alcance dinâmico do modo de explosão do receptor | DB | 15 | ||
| Nível de SDAssert | dBm | -30 | ||
| SDDe-afirme o nível | dBm | -45 | ||
| Histerese do SD | DB | 0,5 | 6 | |
| Parâmetro | Unidade | Mínimo. | Típico | Máximo. |
| Características elétricas da relação | ||||
| Balanço da entrada de dados de XGSPON&XGPON Differential/TX |
milivolt | 120 | 800 | |
| Balanço da saída de dados de XGSPON&XGPON Differential/RX |
milivolt | 400 | 800 | |
| Balanço entrado dados Differential/TX de GPON | milivolt | 200 | 1600 | |
| Balanço da saída de dados de GPON Differential/RX |
milivolt | 1200 | 2000 | |
| Impedância diferencial dos dados | Ω | 90 | 100 | 110 |
| Elevação da saída de LVTTL | V | 2,4 | Vcc | |
| Ponto baixo da saída de LVTTL | V | 0 | 0,4 | |
| LVTTL entrou altamente | V | 2,0 | Vcc+0.3 | |
| LVTTL entrou baixo | V | 0 | 0,8 | |
Desenhos mecânicos
