Detalhes do produto:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Destacar: | Transceptor 10GBASE-BX ótico bidirecional,Transceptor ótico bidirecional de XFP,Bidirecional o outro módulo ótico do transceptor |
||

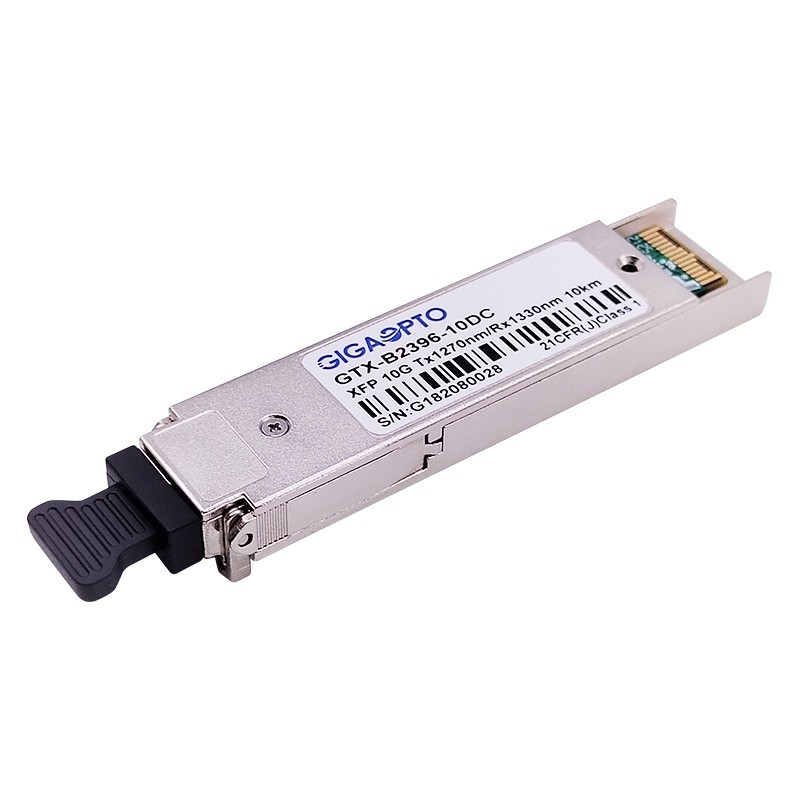

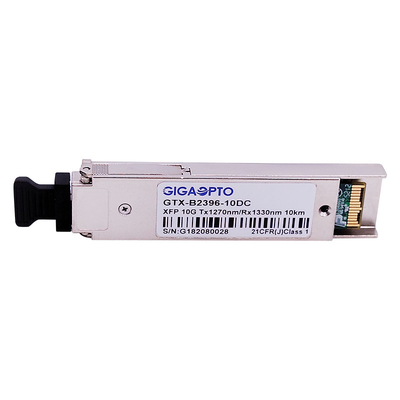

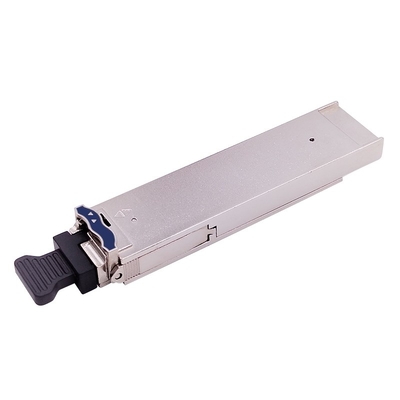

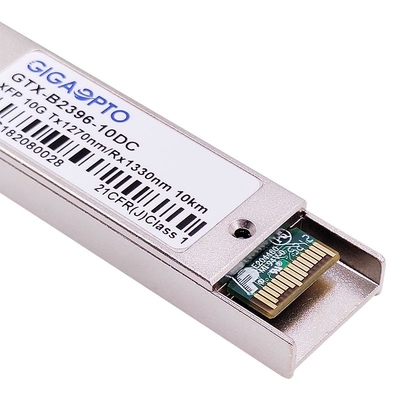

Os DOM bidirecionais do transceptor 1270nm/1330nm 10km LC de 10GBASE-BX XFP
Descrição
Gigaopto's10GBASE-BX XFP é um módulo bidirecional quente-pluggable do transceptor de XFP.
A seção do transmissor usa um 1270nm DFB, que seja laser da classe 1 complacente de acordo com o standard de segurança internacional IEC-60825. A seção do receptor usa um receptor do fotodiodo do PIN 1330nm, que forneça a transmissão de 10km sobre a fibra do único modo de única costa (G.652 SMF).
As funções diagnósticas da monitoração de Digitas (DDM) estão disponíveis através de uma relação de I2C, que forneça a monitoração de tempo real da temperatura do transceptor, polarização atual, poder ótico do laser, receberam a tensão ótica do poder e de fonte do transceptor.
O 10GBASE-BX XFP cumpre com o Rev de XFP MSA 4,5 especificações, 10 especificações de Gigabit Ethernet (10GBASE-LR/LW por IEEE 802.3ae), e canal da fibra 10G (1200-SM-LL-L). O transceptor é igualmente um produto do laser da classe 1 que cumpra com os padrões FDA/CDRH e IEC-60825.
Especificação
| Nome do produto | 10GBASE-BX XFP | Número da peça | GTX-B2396-10DC |
| Fatora de formulários | XFP | Taxa de bocado (Gbps) | 10Gbps |
| Comprimento de onda do centro | 1270nm - TX/1330nm - RX | Transmissão | 10km |
| Conector | Palavra simples do LC | Tipo de cabo | SMF |
| Peça do transmissor | DFB BiDi | Peça do receptor | PIN |
| Poder de TX | -5 ~ 0dBm | Sensibilidade do receptor | < -14dBm=""> |
| Relação da extinção | > DB 3,5 | Poder da sobrecarga | > 0,5 dBm |
| Consumo de potência | <1> | Temperatura de caso de funcionamento | 0 a 70°C/-40 a 85°C |
| DDM/DOM | Apoio (defeito) | Tempo limitado da garantia | 3 anos |
Características
Aplicações
Características óticas de 10GBASE-BX XFP
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo. | Unidade |
| Orçamento de poder | 9 | DB | |||
| Taxa de dados | 9,95 | 11,3 | Gbps | ||
| Transmissor | |||||
| Comprimento de onda do centro | λC | 1260 | 1270 | 1280 | nanômetro |
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||
| Relação lateral da supressão do modo | SMSR | 30 | DB | ||
| *note3 potência de saída médio | Lota, AVG | -5 | 0 | dBm | |
| Relação da extinção | ER | 3,5 | DB | ||
| Poder médio FORA do transmissor | -30 | dBm | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | ||
| A inutilização de TX afirma o tempo | t_off | 10 | nós | ||
| Receptor | |||||
| Comprimento de onda do centro | λC | 1320 | 1340 | nanômetro | |
| Sensibilidade *note4 | PIN | -14 | dBm | ||
| Sobrecarga do receptor | PMAX | 0,5 | dBm | ||
| O LOS De-afirma | LOSD | -16 | dBm | ||
| O LOS afirma | LOSA | -28 | dBm | ||
