Detalhes do produto:
|
| Tipo de produto: | 100BASE BIDI duplo CSFP | Taxa de dados: | 155Mbps |
|---|---|---|---|
| Canal 1: | TX1310nm/RX1490nm | Canal 2: | TX1310nm/RX1490nm |
| Transmissão: | 20km | Tipo de cabo: | Fibra do único modo |
| Palavras-chaves: | Transceptor de fibra ótica de 100BASE CSFP | ||
| Destacar: | Transceptor 100BASE de fibra ótica,Transceptor de fibra ótica de CSFP,Módulo ótico de TX1310nm sfp |
||

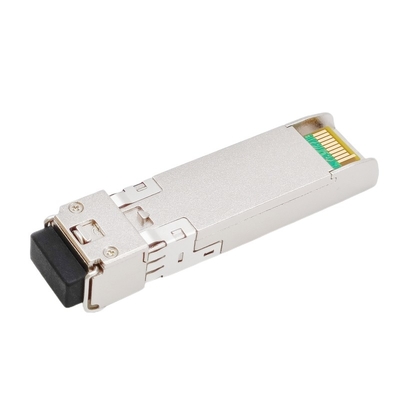

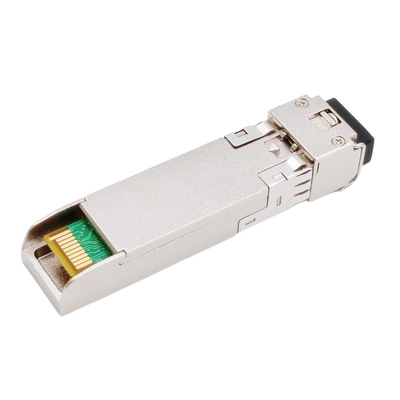

Os DOM de fibra ótica duplos do transceptor TX1310nmRX1490nm LC 20km de 100BASE BIDI CSFP
Descrição
O transceptor ótico bidirecional duplo de 100Base CSFP é uma versão de SFP com o mesmo fatora de formulários mecânico permitindo dois canais bidirecionais independentes pelo porto.
Para cada canal, esta unidade do transceptor de 100BASE CSFP consiste em três seções: um transmissor do laser de 1310nm DFB, um fotodiodo do PIN 1490nm integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C como especificado no SFF-8472, que fornece monitores do tempo real da temperatura, da tensão de fonte, da corrente da polarização do laser, da média do laser potência de saída, da recepção potência de saída e etc.
É ideia para ethernet rápidos, aplicações 100Base-X.
Especificações

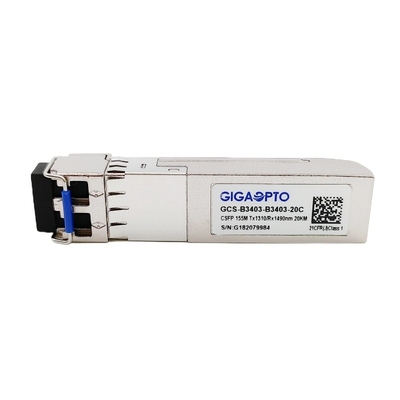

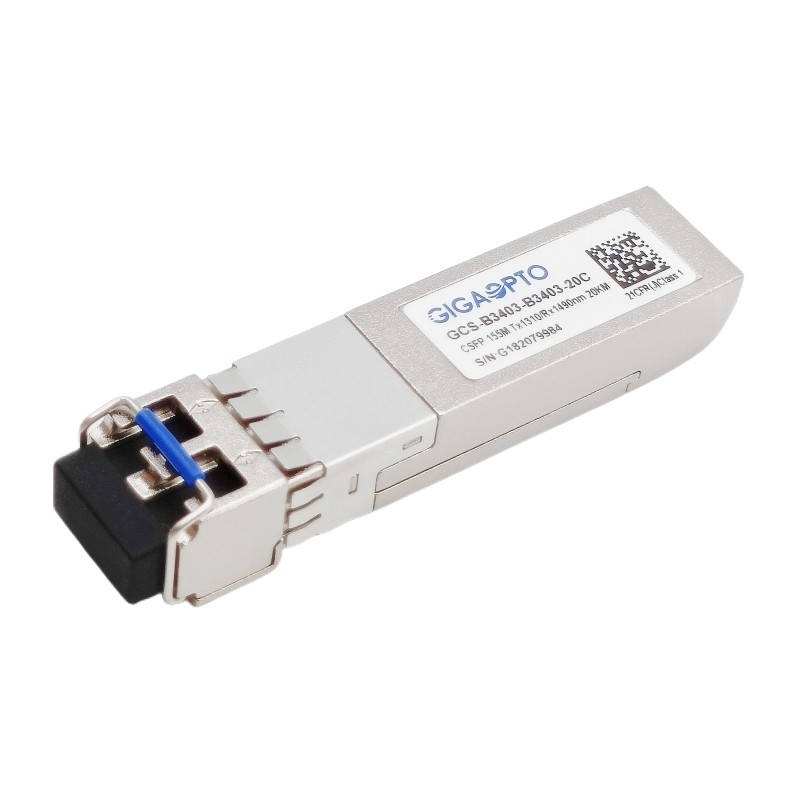

| Série do produto | transceptor de 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Fatora de formulários | CSFP | Tipo | 2x BiDi |
| Taxa de dados | 155Mbps/155Mbps | Contagem da pista | 2x (Tx/Rx) |
| Distância | 20km | Relação | 2x LC-simples |
| Comprimento de onda de TX | 2x 1310nm | Comprimento de onda de RX | 2x 1490nm |
| Tensão | +3.3V (típico) | Consumo de potência | ≤ 1.3W |
| Tipo/pista do transmissor | Laser de DFB | Tipo/pista do receptor | PIN |
| Transmissor potência de saída | -14 ~ -8dBm | Sensibilidade do receptor | < -32dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga entrada | > -3dBm |
| Orçamento de poder (DB) | 18dB | Diagnóstico de Digitas | Apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 3-ano |
| Armazenamento: -40°C a 85°C | Peso de unidade | 25gram | |
| Protocolos | Ethernet rápidos, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1260 | 1310 | 1360 | nanômetro | |||
| Largura espectral (RMS) | ∆λ | 4 | nanômetro | |||||
| Potência de saída médio | Lota | -14 | -8 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1470 | 1490 | 1510 | nanômetro | |||
| Sensibilidade do receptor | -32 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -32 | dBm | |||||
| O LOS afirma | LOSA | -45 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @155Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
