Detalhes do produto:
|
| Tipo de produto: | CSFP LX | Taxa de dados: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1490nm | Comprimento de onda de RX: | 2 x 1310nm |
| Distância da relação: | 20km | Meios: | Fibra do único modo |
| Palavras-chaves: | 2 módulo do transceptor dos canais BIDI CSFP | ||
| Destacar: | 2 canais BIDI CSFP,1000Base BIDI CSFP,Módulo compacto do transceptor de SFP |
||

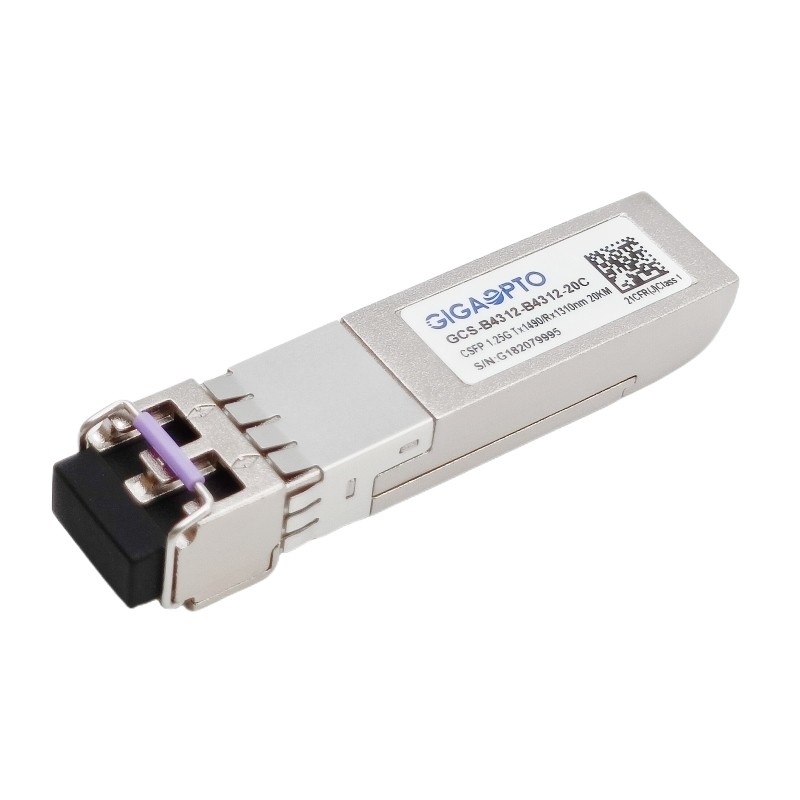

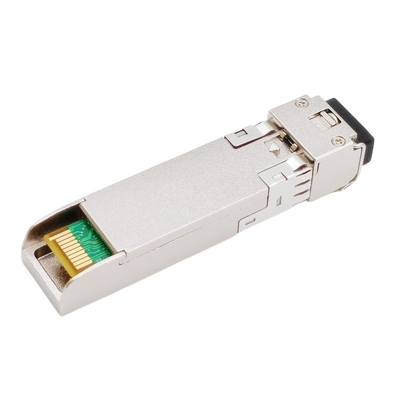

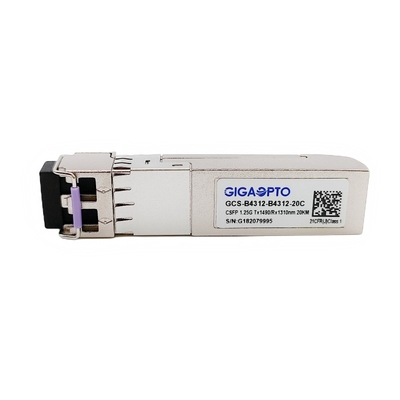

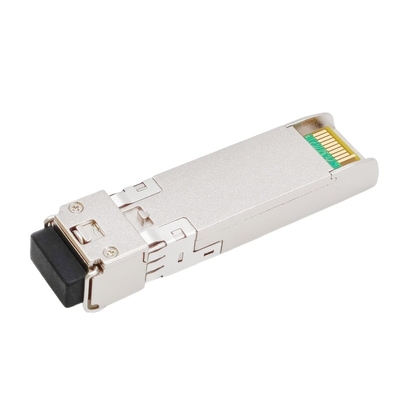

1000Base 2 canaliza os DOM do módulo TX1490nm/RX1310nm 20km LC do transceptor de BIDI CSFP
Descrição
O transceptor de CSFP BIDI LX20 é com dois canais de transmissão de dados independentes, para cada canal que separado esta unidade do transceptor usa um transmissor altamente confiável do laser de 1490nm DFB e um receptor de 1310nm PIN Photodiode, que permitam vendedores de sistema da rede de aumentar a taxa de transferência portuária da densidade e de dados, ao reduzir o custo de equipamento da rede.
Este módulo de CSFP BIDI LX20 apoia a taxa de dados 1.063-1.25Gbps e as aplicações como Gigabit Ethernet (1.25Gbps) e o canal da fibra 1G (1.0625Gbps), uma relação máxima até 20km, se operam na variação da temperatura 0°-70°C padrão e se têm a relação dobro do LC.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções de monitoração diagnósticas óticas de DDM/DOM estão disponíveis através de uma relação de I2C, com para fornecer a informação diagnóstica sobre as condições operacionais atuais.
Este transceptor de CSFP BIDI LX20 é inteiramente complacente comprimir a opção Pluggable 2 de MSA do fatora de formulários pequeno (CSFP) e CE/RoHS certificou.
Especificações
| Série do produto | Transceptor bidirecional de CSFP | Número da peça | GCS-B4312-B4312-20C |
| Pacote | CSFP | Tipo | 2x BiDi LX |
| Taxa de bocado (Gbps) | 1.25G/1.25G | Contagem da pista | 2x (Tx/Rx) |
| Max Reach | 20km | Relação | PC duplo do LC |
| Comprimento de onda de TX (típico) | 2x 1490nm | Comprimento de onda de RX (típico) | 2x 1310nm |
| Tensão de fonte de alimentação | +3.3V (típico) | Dissipação de poder | ≤ 1.3W |
| Tipo do laser | DFB | Tipo do paládio | PIN |
| TX potência de saída | -9 ~ -3dBm | Sensibilidade de RX | < -22dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga | > -3dBm |
| Orçamento de poder (DB) | 13dB | Diagnóstico de Digitas | Apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 3 anos |
| Armazenamento: -40°C a 85°C | Peso | 0.025kg | |
| Protocolos | Gigabit Ethernet, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1470 | 1490 | 1510 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -9 | -3 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1330 | nanômetro | ||||
| Sensibilidade do receptor | -23 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -23 | dBm | |||||
| O LOS afirma | LOSA | -35 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @1250Mbps de PRBS 27-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
Circuito de relação recomendado
