Detalhes do produto:
|
| Tipo: | 2-fiber 1G CSFP | Taxa de dados (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1310nm | Comprimento de onda de RX: | 2 x 1550nm |
| Componente: | DFB+PIN | Distância: | 40km |
| Temperatura: | Anúncio publicitário | Palavras-chaves: | módulo do csfp |
| Destacar: | Estojo compacto SFP de 2 fibras,1.244Gbps estojo compacto SFP,OS DOM SFP |
||

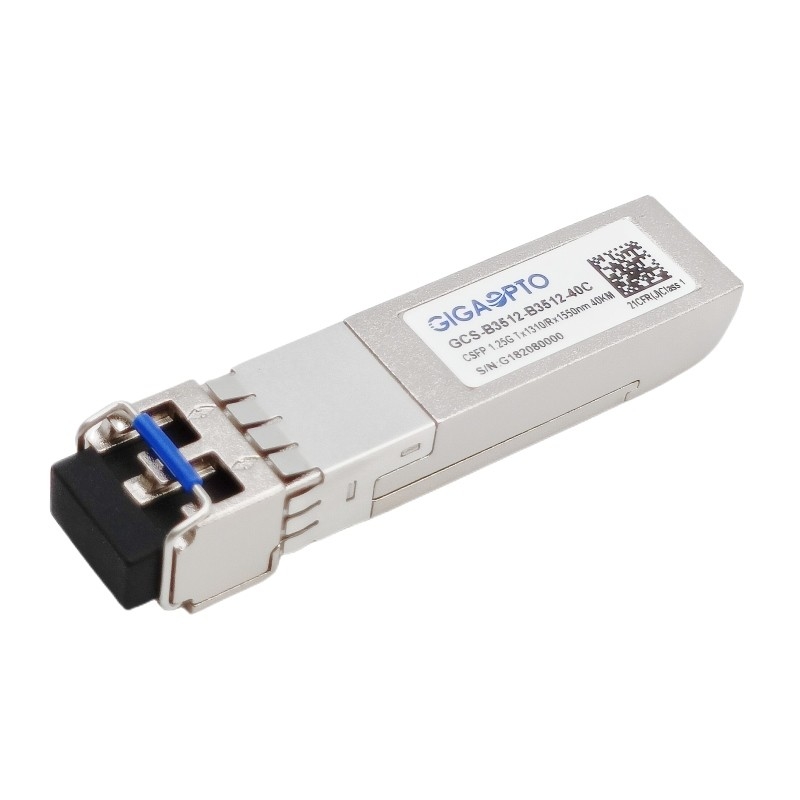

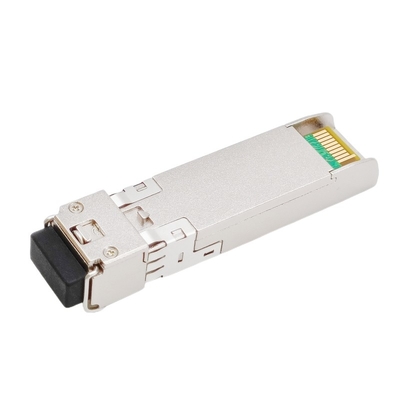

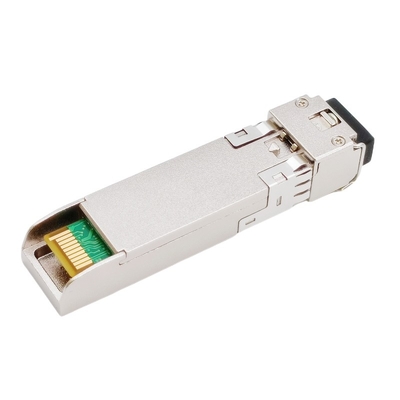

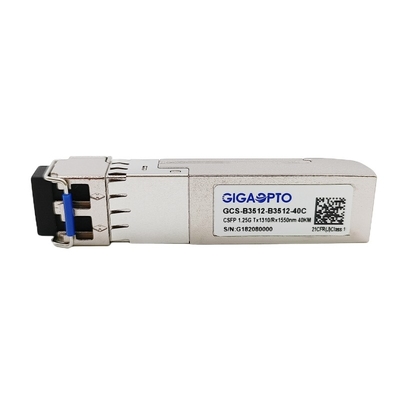

Os 2 DOM de SFP BIDI 1310nm/1550nm SMF 40km LC do estojo compacto da fibra 1.244Gbps
Descrição
Este 1000Base 2 os transceptores do canal CSFP BIDI são elevado desempenho, módulos eficazes na redução de custos que apoiam 1.244Gbps e a distância de transmissão de 40km com SMF.It é com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um ônibus da série de I2C especificadas em MSA SFF-8472.
O transceptor consiste na unidade ótica bidirecional do transceptor de 2 canais com cinco seções: o motorista do LD, o amplificador de limitação, o monitor diagnóstico digital, tipo do laser (o laser de DFB) e o fotodetector do PIN.
A saída ótica pode ser deficiente por uma entrada de nível elevado da lógica de TTL da inutilização de Tx, e o sistema igualmente pode desabilitar o módulo através de I2C. A falha de Tx é fornecida para indicar essa degradação do laser. A perda de saída do sinal (LOS) é fornecida para indicar a perda de um sinal ótico da entrada do receptor ou o estado da relação com o sócio. O sistema pode igualmente obter a informação do LOS (ou a relação) /Disable/Fault através do acesso do registro de I2C. SFP convencional funcionará quando obstruído em A.A. - soquete de SFP, ao mesmo tempo nenhum dano a C-SFP e a placa do anfitrião se o módulo de C-SFP é obstruído em um soquete convencional de SFP
O transceptor compacto de SFP (CSFP) é inteiramente complacente comprimir a opção Pluggable 2 e SFF-8472 de MSA do fatora de formulários pequeno (CSFP).
Especificações
| Série do produto | 2 transceptor do canal CSFP | P/N | GCS-B3512-B3512-40C |
| Fatora de formulários | Estojo compacto SFP | Tipo | BiDi duplo EX |
| Taxa de dados (Gbps) | 1.244G/1.244G | Contagem da pista | 2x (Tx/Rx) |
| Max Cable Length | 40km | Conector/polonês | Duplex de LC/UPC |
| Comprimento de onda de TX | 2x 1310nm | Comprimento de onda de RX | 2x 1550nm |
| Tensão do poder | +3.3V (típico) | Consumo de potência | ≤ 1.3W |
| Tipo do LD | DFB | Tipo do paládio | PIN |
| Poder médio de TX | -5 ~ 0dBm | Sensibilidade de RX | < -25dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga | > 0dBm |
| Poder-orçamento (DB) | 20dB | Diagnósticos de Digitas | Apoio |
| Temperatura | Funcionamento: Anúncio publicitário 0 a 70°C | Garantia | 36-month |
| Armazenamento: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformidade | Gigabit Ethernet, MSA complacente | ||
Características
Aplicação
Características óticas e elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1300 | 1310 | 1320 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -5 | 0 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1570 | nanômetro | |||
| Sensibilidade do receptor | -25 | dBm | 3 | |||||
| Sobrecarga do receptor | 0 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -27 | dBm | |||||
| O LOS afirma | LOSA | -40 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @1244Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
