Detalhes do produto:
|
| Tipo de produto: | 100BASE CSFP LX20 | Taxa de bocado: | 155Mbps/155Mbps |
|---|---|---|---|
| Comprimento de onda (Ch1): | TX1550nm/RX1310nm | Comprimento de onda (Ch2): | TX1550nm/RX1310nm |
| Distância da relação: | 20km | Conector: | LC duplo |
| DOM/DDM: | Apoiado | ||
| Destacar: | 100BASE estojo compacto SFP,Estojo compacto SFP de TX1310nm,Fibra ótica bidirecional de RX1550nm |
||

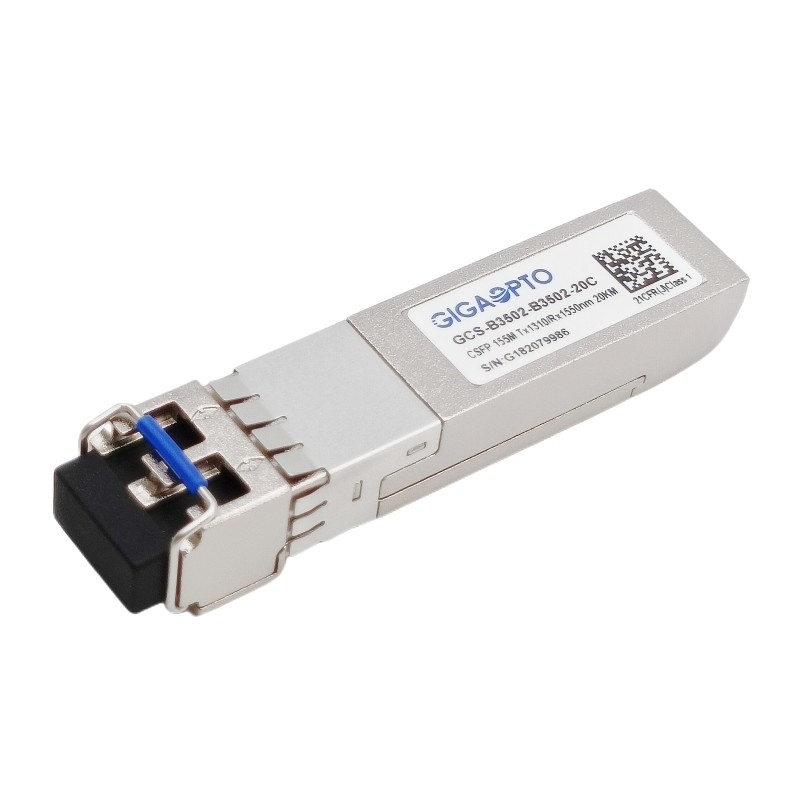

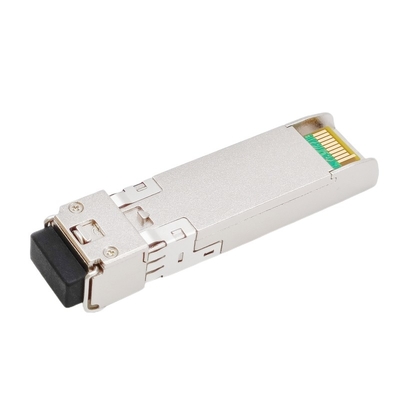

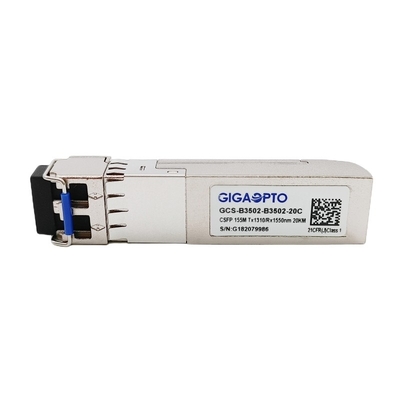

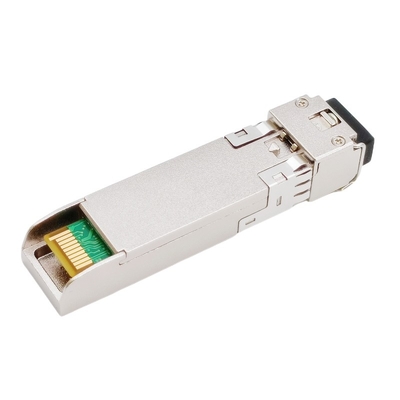

Os DOM de fibra ótica bidirecionais duplos do transceptor TX1310nmRX1550nm LC 20km de 100BASE CSFP
Descrição
O GCS-B3502-B3502-20C é um módulo do transceptor do elevado desempenho CSFP para ligações de dados rápidas dos ethernet.
É projetado especificamente para o elevado desempenho integrou duas relações bidirecionais em uma fibra frente e verso do único-modo, cada relação apoia a taxa de transferência 155Mbps e a transmissão de 20km com relação do LC.
Para cada canal esta unidade do transceptor de BIDI consiste em um transmissor do laser de 1310nm DFB e em um fotodiodo do PIN 1550nm, todo o módulo para satisfazer exigências de segurança do laser da classe 1.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C especificada em SFP MSA SFF-8472.
Este transceptor de CSFP LX é inteiramente complacente comprimir a opção Pluggable 2 de MSA do fatora de formulários pequeno (CSFP) e CE/RoHS certificou.
Características
| Série do produto | 100Base CSFP LX20 | Número da peça | GCS-B3502-B3502-20C |
| Empacotamento | CSFP | Tipo | 2 BOSA pelo porto |
| Taxa de dados (Ch1/Ch2) | 155Mbps/155Mbps | Contagem da pista | 2x (Tx/Rx) |
| Distância da relação | 20km | Conector | Duplex do LC |
| Comprimento de onda-Ch1 | TX1310nm/RX1550nm | Comprimento de onda-Ch2 | TX1310nm/RX1550nm |
| Tensão | +3.3V | Dissipação de poder | ≤ 1.3W |
| Tipo do laser | Laser de DFB | Tipo do fotodiodo | PIN |
| TX potência de saída | -13 ~ -9dBm | Sensibilidade de RX | < -32dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga de RX | > -3dBm |
| Orçamento de poder (DB) | 19dB | DDM/DOM | Apoio |
| Temperatura | Funcionamento: 0 a 70°C | Garantia | 3-ano |
| Armazenamento: -40°C a 85°C | Peso de unidade | 25gram | |
| Protocolos | Ethernet rápidos, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1310 | 1330 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -13 | -9 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1570 | nanômetro | |||
| Sensibilidade do receptor | -32 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -32 | dBm | |||||
| O LOS afirma | LOSA | -45 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
