Detalhes do produto:
|
| Tipo de produto: | 155Mbps CSFP EX | Largura de banda (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Comprimento de onda (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Distância da fibra: | 40km |
| Tipo de LD/PD: | DFB+PIN | Temperatura: | padrão 0 a 70°C |
| Conector: | LC | Palavras-chaves: | Módulo ótico do transceptor de CSFP BIDI |
| Destacar: | estojo compacto SFP de 2x 155Mbps,Estojo compacto SFP do LC,1310nm 1490nm sfp |
||

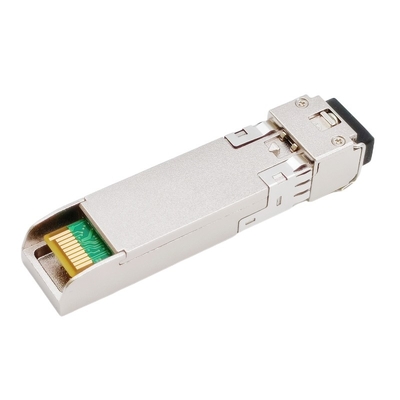

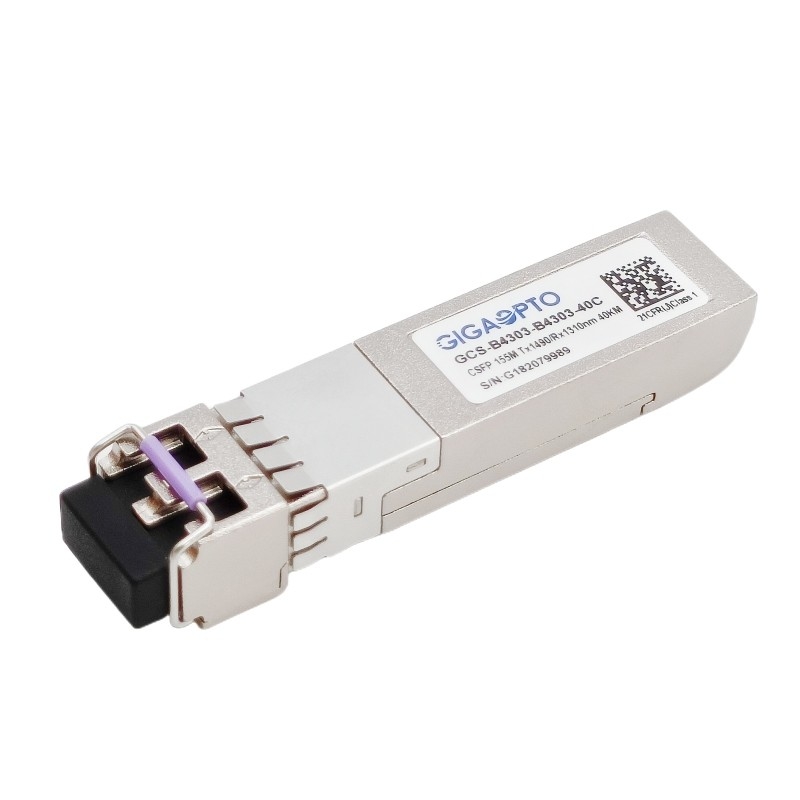

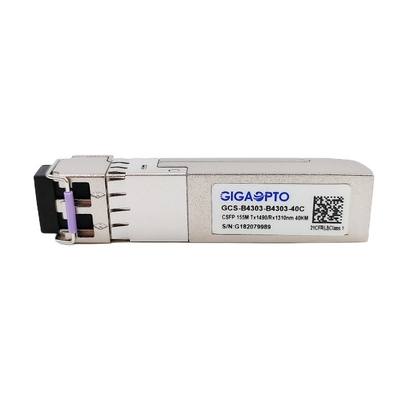

OS DOM do LC 40km do transceptor de 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Descrição
O fatora de formulários pequeno do estojo compacto de GCS-B4303-B4303-40C pluggable (CSFP) é uma versão de SFP com o mesmo fatora de formulários mecânico permitindo dois canais bidirecionais independentes pelo porto.
Inclui dois BOSA em um porto de SFP, cada BOSA consiste em um transmissor de alta qualidade do laser de 1490nm DFB e em um fotodiodo alto do PIN da sensibilidade 1310nm, fornecendo a taxa de transferência 155Mbps a transmissão da relação de 40km.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C especificada em SFP MSA SFF-8472, monitores do tempo real da temperatura, tensão de fonte, corrente da polarização do laser, média do laser potência de saída e receber potência de saída é fornecida.
Este transceptor da dois-fibra CSFP é inteiramente complacente comprimir a opção Pluggable 2 de MSA do fatora de formulários pequeno (CSFP) e CE/RoHS certificou.
Características
| Série do produto | 2x 155Mbps CSFP BIDI | Número da peça. | GCS-B4303-B4303-40C |
| Pacote | CSFP | Tipo | 2x BIDI pelo porto de SFP |
| Dados-taxa (Ch1/Ch2) | 155Mbps/155Mbps | Contagem da pista | 2x (Tx/Rx) |
| Transmissão | 40km @ G652 SMF | Conector | Duplex do LC |
| Comprimento de onda-Ch1 | TX_1490nm/RX_1310nm | Comprimento de onda-Ch2 | TX_1490nm/RX_1310nm |
| Tensão do poder | +3.3V | Dissipação de poder | ≤ 1.3W |
| Tipo do transmissor | Laser de DFB | Tipo do receptor | PIN/TIA Photodiode |
| Poder do transmissor | -1 ~ -4dBm | Sensibilidade do receptor | < -39dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga | > -3dBm |
| Orçamento ótico (DB) | 38dB | Diagnóstico de Digitas | Apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 3-ano |
| Armazenamento: -40°C a 85°C | Peso de unidade | 25gram | |
| Protocolos | Ethernet rápidos, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1470 | 1490 | 1510 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -4 | -1 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1330 | nanômetro | ||||
| Sensibilidade do receptor | -35 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -35 | dBm | |||||
| O LOS afirma | LOSA | -45 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @155Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
