Detalhes do produto:
|
| Tipo de produto: | transceptor de SFP BIDI do estojo compacto 155Mbps | Velocidade mordida: | 155Mbps/155Mbps |
|---|---|---|---|
| Comprimento de onda (Ch1): | TX1310nm/RX1490nm | Comprimento de onda (Ch2): | TX1310nm/RX1490nm |
| Comprimento do cabo: | 40km | Conector: | LC/UPC duplo |
| Componente: | FP+PIN | Palavras-chaves: | Os canais duplos comprimem o transceptor de SFP |
| Destacar: | Estojo compacto de duplo canal SFP,Estojo compacto SFP de RX1490nm,155Mbps CSFP |
||

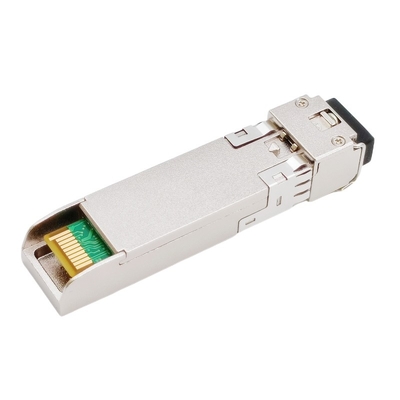

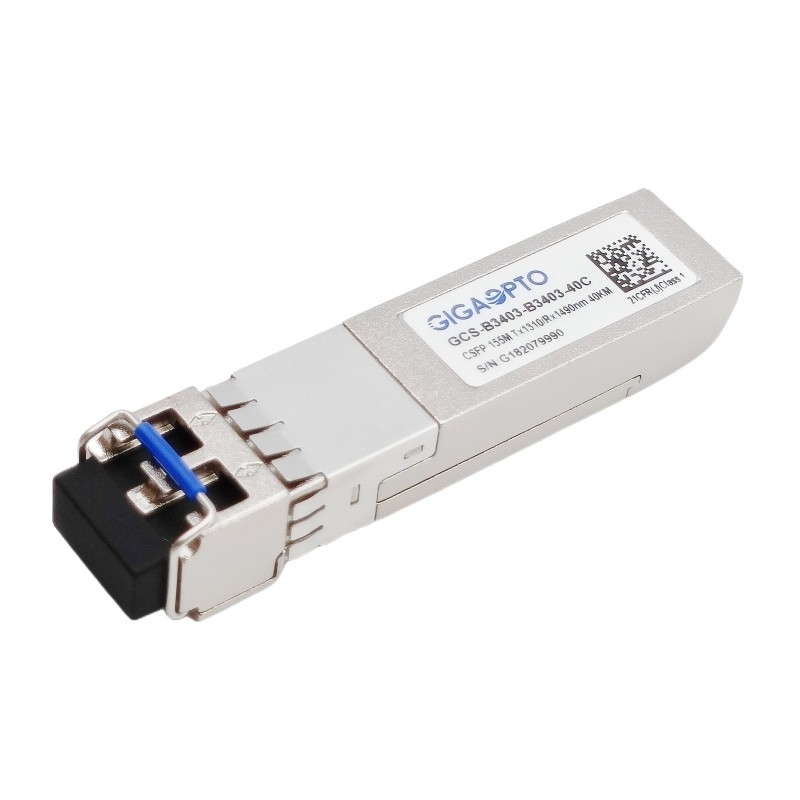

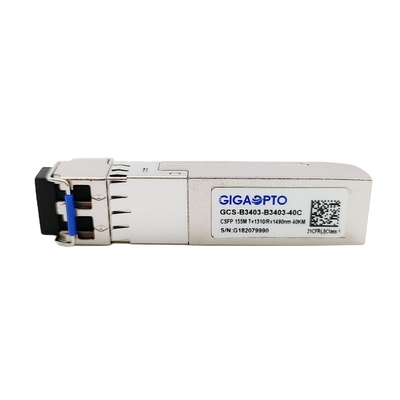

transceptor 1310nm TX1490 nanômetro RX 40km de SFP dos Bi-Di do estojo compacto 155Mbps
Descrição
O fatora de formulários pequeno do estojo compacto de GCS-B3403-B3403-40C pluggable (CSFP) é uma versão de SFP com o mesmo fatora de formulários mecânico permitindo dois canais bidirecionais independentes pelo porto.
Inclui dois BOSA em um porto de SFP, cada BOSA consiste em um transmissor de alta qualidade do laser de 1310nm FP e em um fotodiodo alto do PIN da sensibilidade 1490nm, fornecendo a taxa de transferência 155Mbps a transmissão da relação de 40km.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C especificada em SFP MSA SFF-8472, monitores do tempo real da temperatura, tensão de fonte, corrente da polarização do laser, média do laser potência de saída e receber potência de saída é fornecida.
Este transceptor de SFP do estojo compacto 155Mbps é inteiramente complacente comprimir a opção Pluggable 2 de MSA do fatora de formulários pequeno (CSFP) e CE/RoHS certificou.
Características
| Série do produto | 155Mbps estojo compacto SFP BIDI duplo | P/N | GCS-B3403-B3403-40C |
| Fatora de formulários | Estojo compacto SFP | Tipo | Canal duplo de BIDI pelo porto de SFP |
| Taxa de dados (Ch1/Ch2) | 155Mbps/155Mbps | Contagem da pista | 2x (Tx/Rx) |
| Transmissão | 40km @ SMF | Conector | Duplex do LC |
| Comprimento de onda-Ch1 | TX1310nm/RX1490nm | Comprimento de onda-Ch2 | TX1310nm/RX1490nm |
| Tensão do poder | +3.3V | Dissipação de poder | ≤ 1.3W |
| Tipo do transmissor | Laser do FP | Tipo do receptor | PIN/TIA |
| Poder médio de TX | -1 ~ -4dBm | Sensibilidade de RX | < -39dBm=""> |
| Relação da extinção | > 9dB | Saturação de RX | > -3dBm |
| Orçamento ótico (DB) | 38dB | Diagnóstico de Digitas | Apoio |
| Temperatura | Funcionamento: 0 a 70°C | Garantia | 3-ano |
| Armazenamento: -40°C a 85°C | Peso de unidade | 25gram | |
| Protocolos | Ethernet rápidos, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1260 | 1310 | 1360 | nanômetro | |||
| Largura espectral (RMS) | ∆λ | 4 | nanômetro | |||||
| Potência de saída médio | Lota | -1 | -4 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1470 | 1510 | nanômetro | ||||
| Sensibilidade do receptor | -35 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -35 | dBm | |||||
| O LOS afirma | LOSA | -45 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @155Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
