Detalhes do produto:
|
| Tipo de produto: | 2 fibra 100Base CSFP BIDI EX | Taxa de dados (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Comprimento de onda (Ch1/Ch2): | TX_1310nm/RX_1550nm | Transmissão: | 40km |
| Componente: | FP+PIN | Temperatura: | Anúncio publicitário |
| Conector: | LC duplo | Palavras-chaves: | 2 transceptor EX da fibra BIDI |
| Destacar: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

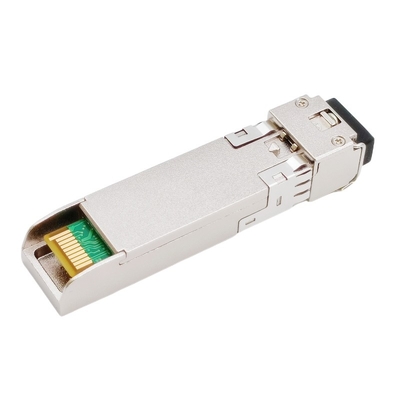

transceptor 1310nm TX 1550nm RX 40km de SFP dos Bi-Di do estojo compacto 155Mbps
Descrição
Este 2 transceptor da fibra 100Base CSFP é um ultra-baixo poder (consumo de potência < 1="">
O transceptor consiste em três seções: um transmissor do laser de DFB, um fotodiodo do PIN integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
Os transceptores são compatíveis com acordo compacto da Multi-fonte de SFP (MSA) e SFF-8472.
Características

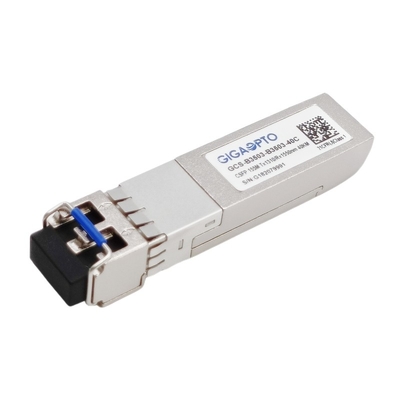

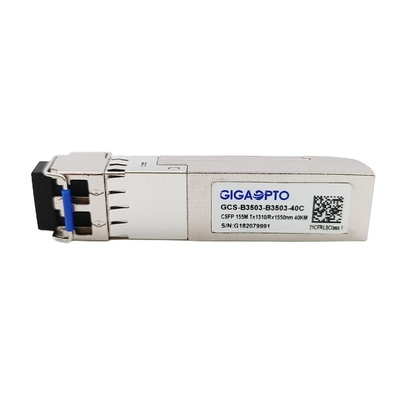

| Série do produto | 2 fibra 100Base CSFP | Número da peça. | GCS-B3503-B3503-40C |
| Pacote | CSFP | Tipo | 2x BIDI pelo porto de SFP |
| Dados-taxa (Ch1/Ch2) | 155Mbps/155Mbps | Contagem da pista | 2x (Tx/Rx) |
| Transmissão | 40km @ G652 SMF | Conector | Duplex do LC |
| Comprimento de onda-Ch1 | TX_1310nm/RX_1550nm | Comprimento de onda-Ch2 | TX_1310nm/RX_1550nm |
| Tensão do poder | +3.3V | Dissipação de poder | ≤ 1.3W |
| Tipo do transmissor | Laser do FP | Tipo do receptor | PIN Photodiode |
| Poder do transmissor | -1 ~ -4dBm | Sensibilidade do receptor | < -39dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga | > -3dBm |
| Orçamento ótico (DB) | 38dB | Diagnóstico de Digitas | Apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 3-ano |
| Armazenamento: -40°C a 85°C | Peso de unidade | 25gram | |
| Protocolos | Ethernet rápidos, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1260 | 1310 | 1360 | nanômetro | |||
| Largura espectral (RMS) | ∆λ | 4 | nanômetro | |||||
| Potência de saída médio | Lota | -1 | -4 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1530 | 1570 | nanômetro | ||||
| Sensibilidade do receptor | -35 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -35 | dBm | |||||
| O LOS afirma | LOSA | -45 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @155Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
