Detalhes do produto:
|
| Tipo: | 2-fiber 100Base CSFP | Dados-taxa (Gbps): | 155Mbps duplo |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1550nm | Comprimento de onda de RX: | 2 x 1310nm |
| Componente: | DFB+PIN | Distância: | 40km |
| DOM/DDM: | Apoiado | Palavras-chaves: | transceptor de 100Base-BX CSFP |
| Destacar: | 100BASE BX CSFP,CSFP BIDI duplo,Transceptor da manutenção programada dos DOM |
||

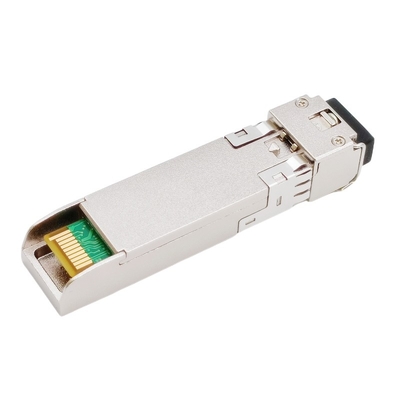

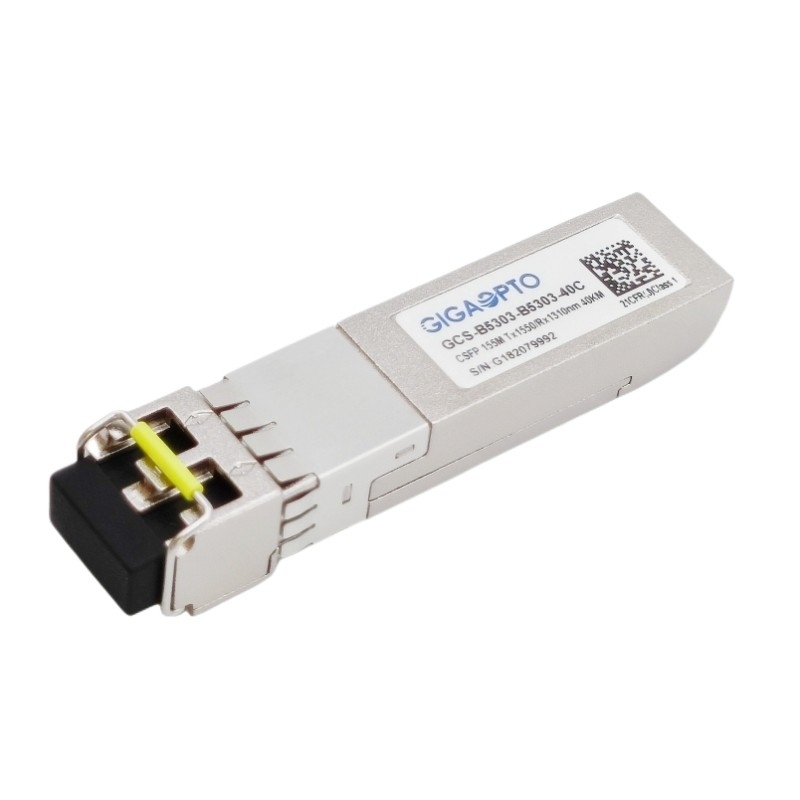

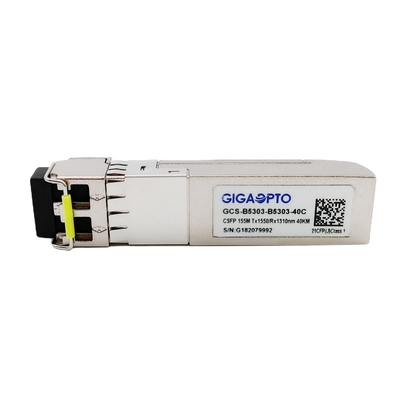

transceptor 1550nm TX 1310nm RX 40km de SFP do estojo compacto 155Mbps
Descrição
Este transceptor de GCS-B5303-B5303-40C CSFP é elevado desempenho e o produto alto da estabilidade que opera-se na temperatura padrão, fornece a taxa de transferência de 100Base-BX 2-Channel até 40km sobre a fibra do único-modo (SMF) que usa um comprimento de onda nominal de 1550nmTx/1310nmRx através de um conector do LC.
Para cada canal, o transceptor consiste em três seções: um transmissor altamente confiável do laser de 1550nm DFB, um fotodetector de alta qualidade do PIN 1310nm integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C especificada em SFP MSA SFF-8472.
Este 2 transceptor da fibra 100Base é inteiramente complacente comprimir a opção Pluggable 2 de MSA do fatora de formulários pequeno (CSFP) e CE/RoHS certificou.
Características
| Série do produto | 2 fibra 100Base CSFP | Número da peça. | GCS-B5303-B5303-40C |
| Pacote | CSFP | Tipo | 2x BIDI pelo porto de SFP |
| Dados-taxa (Ch1/Ch2) | 155Mbps/155Mbps | Contagem da pista | 2x (Tx/Rx) |
| Transmissão | 40km @ G652 SMF | Conector | Duplex do LC |
| Comprimento de onda-Ch1 | TX_1550nm/RX_1310nm | Comprimento de onda-Ch2 | TX_1550nm/RX_1310nm |
| Tensão do poder | +3.3V | Dissipação de poder | ≤ 1.3W |
| Tipo do transmissor | Laser de DFB | Tipo do receptor | PIN |
| Poder do transmissor | -1 ~ -4dBm | Sensibilidade do receptor | < -39dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga | > -3dBm |
| Orçamento ótico (DB) | 38dB | Diagnóstico de Digitas | Apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 3-ano |
| Armazenamento: -40°C a 85°C | Peso de unidade | 25gram | |
| Protocolos | Ethernet rápidos, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1570 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -4 | -1 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1330 | nanômetro | ||||
| Sensibilidade do receptor | -35 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -35 | dBm | |||||
| O LOS afirma | LOSA | -45 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @155Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
