Detalhes do produto:
|
| Tipo: | transceptor de 10Gbps CSFP+ | Taxa de dados (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Fatora de formulários: | CSFP+ | Comprimento de onda (Ch1): | TX1310nm/RX1270nm |
| Comprimento de onda (Ch2): | TX1270nm/RX1330nm | Componente: | DFB+PIN |
| Transmissão: | 20km | DOM/DDM: | Apoiado |
| Palavras-chaves: | 2 transceptor 20km da fibra BIDI | ||
| Destacar: | 10G estojo compacto SFP,DOM Compact SFP,Transceptor duplo de BIDI |
||

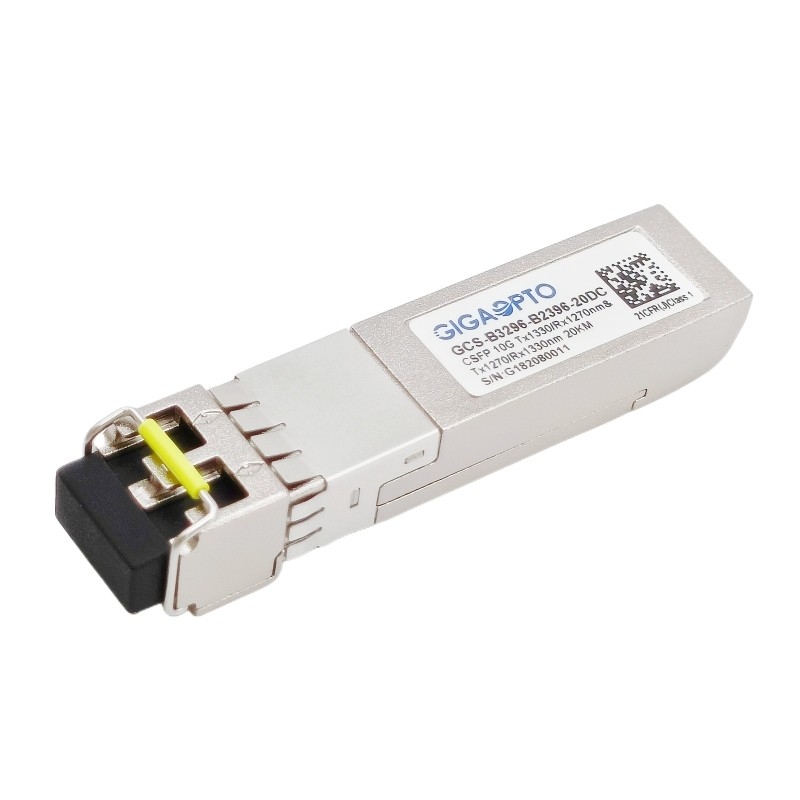

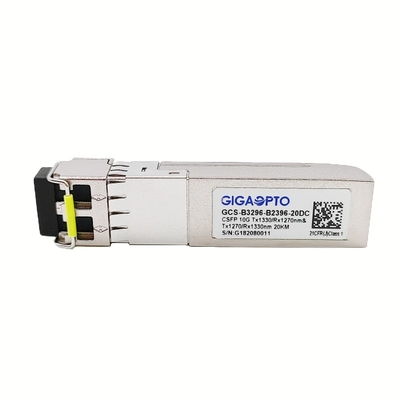

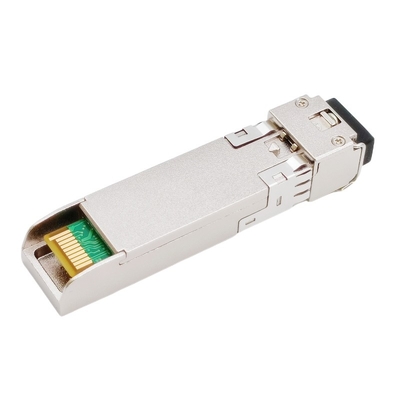

manutenção programada do transceptor Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC do estojo compacto SFP+ da fibra 10.3Gbps 2
Descrição
O transceptor de GCS-B3296-B2396-20DC é um módulo pluggable do fatora de formulários pequeno para comunicações de dados óticas de série bidirecionais tais como IEEE 802.3ae 10GBASE-BX usando 1270/1330 de transmissor do nanômetro e 1330/1270 de receptor do nanômetro.
Este transceptor de CSFP+ é inteiramente complacente com a opção Pluggable 2 de MSA do fatora de formulários pequeno compacto (CSFP) para 10GBASE-LR e canal da fibra, permitindo dois canais bidirecionais independentes pelo porto.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C como especificado em MSA SFF-8472.
Especificações
| Nome do produto | transceptor de 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| Fatora de formulários | CSFP+ | Tipo | fibra 2 bidirecional |
| Taxa de bocado (CH1/CH2)) | 10.3Gbps/10.3Gbps | Contagem da pista | 2x (Tx/Rx) |
| Transmissão | 20km | Relação | LC UPC frente e verso |
| Comprimento de onda do centro (CH1) | TX1330nm/RX1270nm | Comprimento de onda do centro (CH2) | TX1270nm/RX1330 |
| Tensão do poder | +3.3V (típico) | Dissipação de poder | ≤ 2.0W |
| Tipo do transmissor (CH1/CH2) | DFB | Tipo do receptor (CH1/CH2) | PIN+TIA |
| Poder de TX pelo canal | -2~ +3dBm | Sensibilidade de RX pelo canal | < -13dBm=""> |
| Relação da extinção | > 3.5dB | Saturação de RX | > 0.5dBm |
| Orçamento ótico (DB) | 11dB | Diagnóstico de Digitas | apoio |
| Temperatura do ambiente | Funcionamento: 0 a 70°C | Garantia | 36-month |
| Armazenamento: -40°C a 85°C | Peso de unidade | 30gram | |
| Conformidade | relações dos ethernet 10G, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Mínimo. | Típico | Máximo. | Unidade |
| diâmetro de núcleo SMF de 9µm | L | 20 | quilômetro | ||
| Taxa de dados | 1,25 | 10,3 | Gbps | ||
| Transmissor | |||||
| Comprimento de onda do centro | λC | 1260 | 1270 | 1280 | nanômetro |
| Largura espectral (- 20dB) | Δλ | 1 | nanômetro | ||
| Saída média Power* (note3) | Lota | -2 | 3 | dBm | |
| Relação @ 1250Mbps da extinção | ER | 3,5 | DB | ||
| Relação lateral da supressão do modo | SMSR | 30 | DB | ||
| Pena do transmissor e da dispersão | TDP | 2 | DB | ||
| Poder médio FORA do transmissor | -30 | dBm | |||
| Receptor | |||||
| Comprimento de onda do centro | λC | 1320 | 1330 | 1340 | nanômetro |
| Receptor Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Sobrecarga do receptor | Pmax | 0,5 | dBm | ||
| Perda de retorno | 12 | DB | |||
| O LOS De-afirma | LOSD | -14 | dBm | ||
| O LOS afirma | LOSA | -30 | dBm | ||
Note3: A saída é acoplada em uma fibra do único-modo de 9/125μm.
Note4: Medido com ER o mais mau, JUJUBAS menos do que 1E-12 e PRBS 231-1 em 10.3125Gbps.
Dimensões mecânicas
As dimensões estão nos milímetros. Todas as dimensões são ±0.1mm salvo disposição em contrário. (Unidade: milímetro)
