Detalhes do produto:
|
| Tipo: | 1000Base-BX duplo CSFP eLX | Taxa de bocado: | 1.25Gbps duplo |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1550nm | Comprimento de onda de RX: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Transmissão: | 20km |
| Meios: | Fibra do único modo | Destaque: | Módulo ótico do transceptor de CSFP |
| Destacar: | Transceptor de CSFP,CSFP 20km,fibra do módulo do sfp única |
||

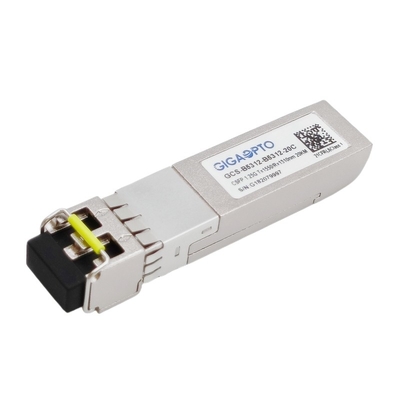

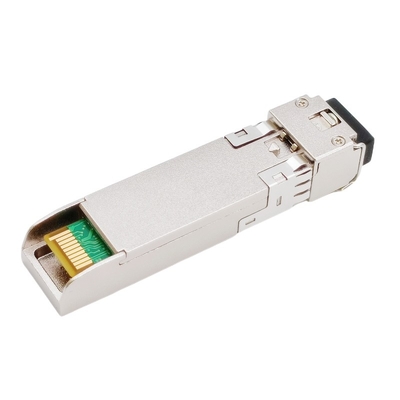

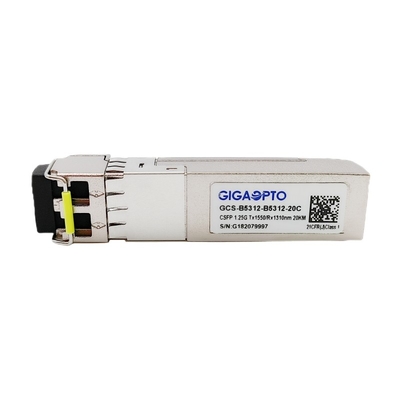

transceptor de SFP dos Bi-Di do estojo compacto 1.25Gbps, alcance 1550nm TX 1310 nanômetro RX de 20km
Descrição
Este transceptor de GCS-B5312-B5312-20C CSFP é um ultra-baixo poder (consumo de potência < 1="">
O transceptor de CSFP BIDI LX20 é com dois canais de transmissão de dados independentes, para cada canal que separado este transceptor usa um transmissor altamente confiável do laser de 1550nm DFB e um receptor de 1310nm PIN Photodiode, todo o módulo para satisfazer exigências de segurança do laser da classe 1.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C especificada em SFP MSA SFF-8472.
Este transceptor de CSFP eLX é inteiramente complacente comprimir a opção Pluggable 2 de MSA do fatora de formulários pequeno (CSFP) e CE/RoHS certificou.
Especificações
| Série do produto | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| Empacotamento | CSFP | Tipo | BiDi duplo eLX |
| Taxa de bocado (Gbps) | 2x 1.25G | Contagem da pista | 2x Tx/2x Rx |
| Alcance da relação | 20km | Relação | LC/UPC frente e verso |
| Comprimento de onda de TX (típico) | 2x 1550nm | Comprimento de onda de RX (típico) | 2x 1310nm |
| Tensão de fonte de alimentação | +3.3V (típico) | Dissipação de poder | ≤ 1.2W |
| Componente do transmissor | DFB | Componente do receptor | PIN |
| Poder do transmissor | -9 ~ -3dBm | Sensibilidade de RX | < -22dBm=""> |
| Relação da extinção | > 9dB | Saturação de RX | > -3dBm |
| Poder-orçamento (DB) | 13dB | Os DOM | Apoio |
| Ambiente | Funcionamento: padrão 0 a 70°C | Garantia | 3 anos |
| Armazenamento: -40°C a 85°C | Peso | 25gram | |
| Protocolos | Gigabit Ethernet, MSA complacente | ||
Características
Aplicação
Características óticas e elétricas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1480 | 1550 | 1580 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -9 | -3 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1330 | nanômetro | ||||
| Sensibilidade do receptor | -23 | dBm | 3 | |||||
| Sobrecarga do receptor | -3 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -23 | dBm | |||||
| O LOS afirma | LOSA | -35 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
Notas:
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @1250Mbps de PRBS 27-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
