Detalhes do produto:
|
| Tipo: | transceptor duplo de 2.5Gbps CSFP BIDI | Taxa de dados (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1310nm | Comprimento de onda de RX: | 2 x 1490nm |
| Componente de LD/PD: | DFB+PIN | Transmissão: | 20km |
| Temperatura: | Anúncio publicitário | Palavras-chaves: | transceptor 20km de 2.5G CSFP BIDI |
| Destacar: | 2.5Gbps CSFP,CSFP BIDI duplo,Transceptor RX1490 |
||

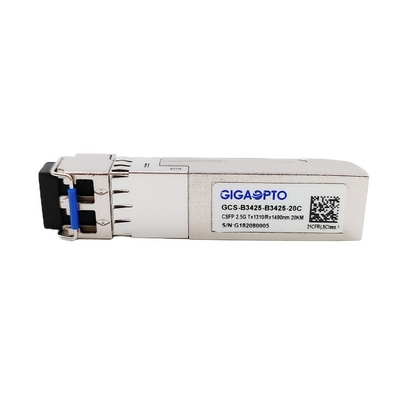

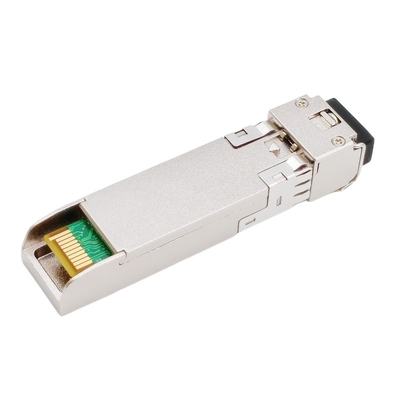

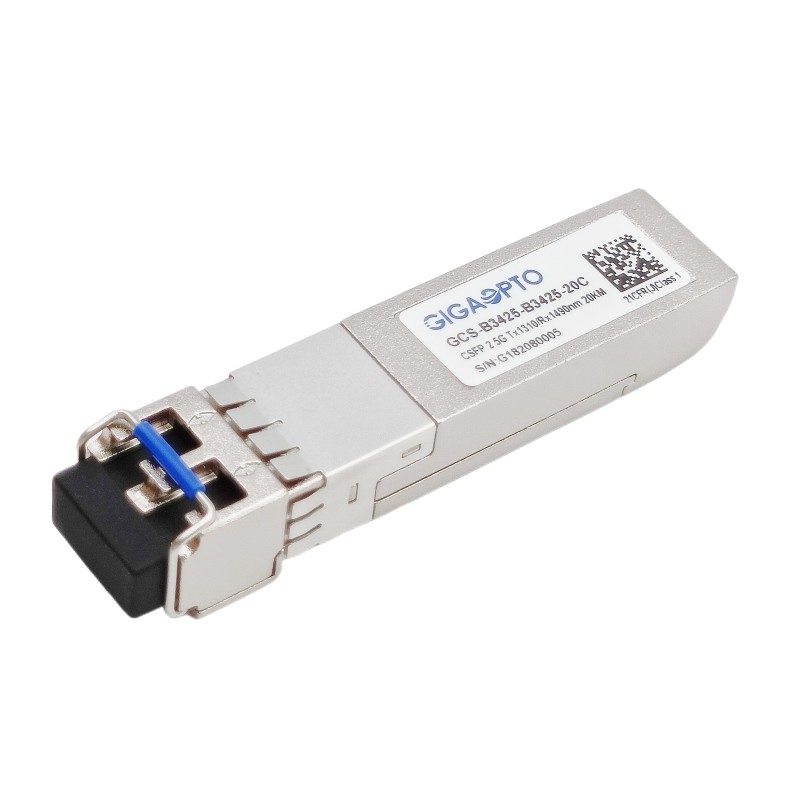

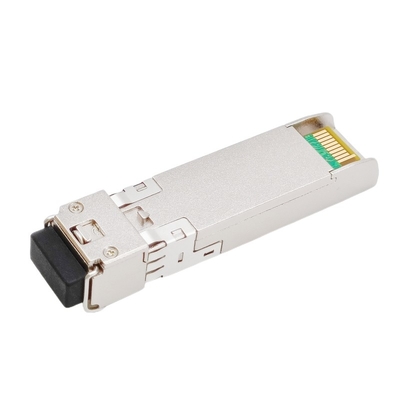

os DOM duplos do LC do transceptor de 2.5Gbps CSFP BIDI 20km TX1310 RX1490
Descrição
O GCS-B3425-B3425-20C é compatível com a opção Pluggable 2 do acordo da Multi-fonte do fatora de formulários pequeno compacto (CSFP) (MSA), fornece 2.488Gbps e transmissão de 20km sobre a fibra do único-modo (SMF) que usa um comprimento de onda de 1310nmTx/1490nmRx através de um conector do LC. É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C como especificado em MSA SFF-8472.
O transceptor consiste na unidade ótica bidirecional do transceptor de 2 canais com cinco seções: o motorista do LD, o amplificador de limitação, o monitor diagnóstico digital, tipo do laser (o laser de DFB) e o fotodetector do PIN.
A saída ótica pode ser deficiente por uma entrada de nível elevado da lógica de TTL da inutilização de Tx, e o sistema igualmente pode desabilitar o módulo através de I2C. A falha de Tx é fornecida para indicar essa degradação do laser. A perda de saída do sinal (LOS) é fornecida para indicar a perda de um sinal ótico da entrada do receptor ou o estado da relação com o sócio. O sistema pode igualmente obter a informação do LOS (ou a relação) /Disable/Fault através do acesso do registro de I2C. SFP convencional funcionará quando obstruído em A.A. - soquete de SFP, ao mesmo tempo nenhum dano a C-SFP e a placa do anfitrião se o módulo de C-SFP é obstruído em um soquete convencional de SFP
Especificações
| Categoria de produto | transceptor de 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| Tipo do pacote | CSFP | Tipo | Fibra dupla BIDI |
| Bit rate (Gbps) | 2.488G/2.488G | Contagem da pista | 2x (Tx/Rx) |
| Max Cable Length | 20km | Conector | LC duplo |
| Comprimento de onda de TX | 2x 1310nm | Comprimento de onda de RX | 2x 1490nm |
| Tensão de fonte de alimentação | +3.3V (típico) | Dissipação de poder | ≤ 1.8W |
| Tipo de TX | DFB | Tipo de RX | PIN |
| TX potência de saída | -5 ~ 0dBm | Sensibilidade de RX | < -19dBm=""> |
| Relação da extinção | > 9dB | Saturação | > 0dBm |
| Ótico-orçamento (DB) | 14dB | Diagnóstico de Digitas | Acessório |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 36-month |
| Armazenamento: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformidade | Gigabit Ethernet, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1260 | 1310 | 1360 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -5 | 0 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,16 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1470 | 1510 | nanômetro | ||||
| Sensibilidade do receptor | -19 | dBm | 3 | |||||
| Sobrecarga do receptor | 0 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -19 | dBm | |||||
| O LOS afirma | LOSA | -30 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @2488Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
