Detalhes do produto:
|
| Tipo: | 2 transceptor da fibra 2.488Gbps CSFP | Taxa de dados (Gbps): | 2.488Gbps duplo |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1490nm | Comprimento de onda de RX: | 2 x 1310nm |
| Componente: | DFB+PIN | Transmissão: | 20km |
| DDM: | Apoiado | Palavras-chaves: | transceptor 20km de 2.488G CSFP |
| Destacar: | 2.488Gbps CSFP,2 transceptor da fibra CSFP,transceptor ótico de 20km CSFP |
||

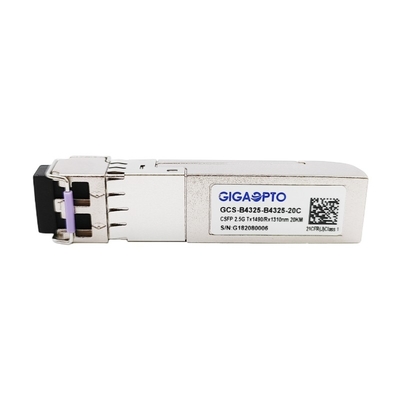

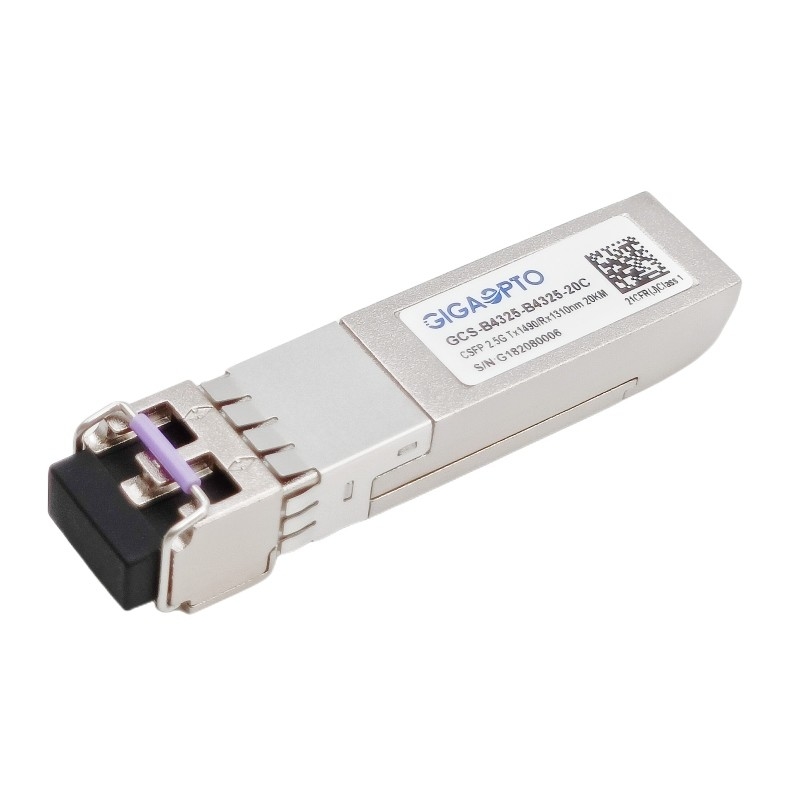

transceptor 1490nm TX 1310 nanômetro RX 20km de SFP dos Bi-Di do estojo compacto 2.488Gbps
Descrição
O transceptor de GCS-B4325-B4325-20C é o elevado desempenho, módulo eficaz na redução de custos onde ambos os portos são bidirecionais, cada porto apoia a taxa de transferência 2448Mbps e a distância de transmissão de 20km com SMF.
A unidade independente do transceptor do canal dois consiste em três seções: um transmissor de alta qualidade do laser de 1490nm DFB, um fotodiodo seguro alto do PIN 1310nm integrados com uma unidade do pré-amplificador da transporte-impedância (TIA) e de controle de MCU. Todos os módulos satisfazem a classe mim exigências de segurança do laser.

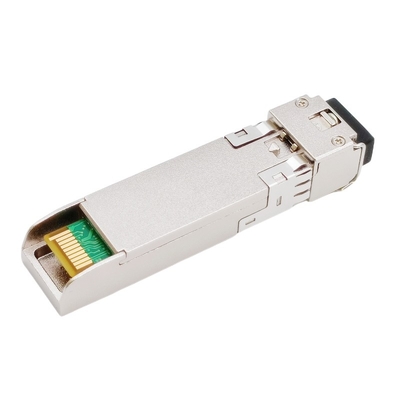

É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C como especificado em MSA SFF-8472.
O transceptor é inteiramente - compatível com acordo compacto da Multi-fonte de SFP (MSA).
Especificações
| Categoria de produto | 2 transceptor da fibra CSFP | P/N | GCS-B4325-B4325-20C |
| Fatora de formulários | CSFP | Tecnologia | Duplo-pista BIDI |
| Bocado-velocidade (Gbps) | 2.488G/2.488G | Contagem da pista | 2x (Tx/Rx) |
| Transmissão de cabo | 20km | Relação | LC duplo UPC |
| Comprimento de onda do centro de TX | 2x 1310nm | Comprimento de onda do centro de RX | 2x 1490nm |
| Tensão de fonte de alimentação | +3.3V (típico) | Dissipação de poder | ≤ 1.8W |
| Tipo do transmissor | Laser de DFB | Tipo do receptor | PIN |
| Poder do transmissor | -5 ~ 0dBm | Sensibilidade do receptor | < -19dBm=""> |
| Relação da extinção | > 9dB | Sobrecarga do receptor | > 0dBm |
| Orçamento ótico (DB) | 14dB | Diagnóstico de Digitas | Acessório |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 36-month |
| Armazenamento: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformidade | Gigabit Ethernet, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1470 | 1490 | 1510 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -5 | 0 | dBm | 1 | |||
| Relação da extinção | ER | 9 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,16 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1330 | nanômetro | ||||
| Sensibilidade do receptor | -19 | dBm | 3 | |||||
| Sobrecarga do receptor | 0 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -19 | dBm | |||||
| O LOS afirma | LOSA | -30 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @2488Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
