Detalhes do produto:
|
| Tipo: | transceptor de SFP do estojo compacto 2.5Gbps | Taxa de bocado (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| Comprimento de onda de TX: | 2 x 1550nm | Comprimento de onda de RX: | 2 x 1310nm |
| Laser/fotodiodo: | DFB+PIN | Distância: | 20km |
| Os DOM: | Apoiado | Palavras-chaves: | 2.5G comprimem SFP 20km |
| Destacar: | 2.5Gbps estojo compacto SFP,Estojo compacto duplo SFP de BIDI,rx 1550nm do tx 1310nm |
||

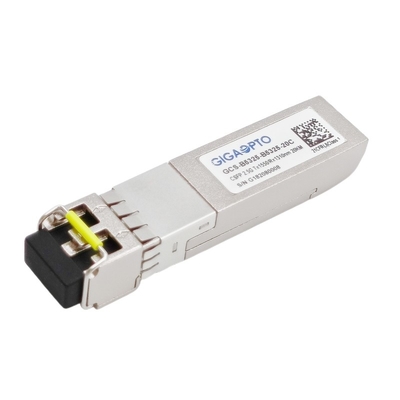

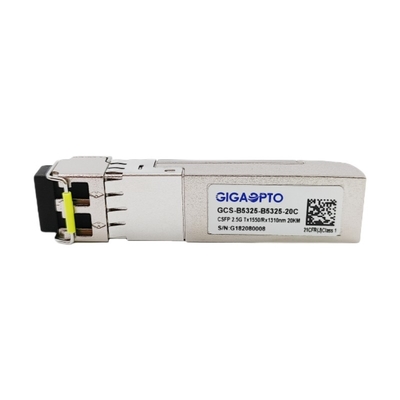

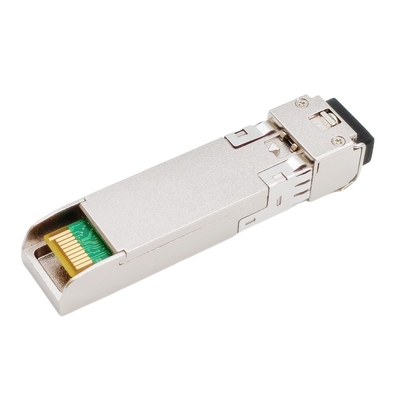

os DOM duplos do transceptor TX1550nm RX1310nm LC 20km de 2.5Gbps CSFP BIDI
Descrição
O GCS-B5325-B5325-20C é um fatora de formulários que pequeno compacto o transceptor pluggable de CSFP é projetado especificamente para o elevado desempenho integrou duas relações bidirecionais em uma fibra frente e verso do único-modo.
É com dois 1.25Gbps BOSA em um pacote de SFP, para cada pista, ele caracteriza com um transmissor do laser da qualidade superior 1550nm DFB e um fotodiodo altamente sensível do PIN 1310nm, uma transmissão máxima pode alcançar até 20km sobre a fibra do único modo.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C como especificado em MSA SFF-8472.
O transceptor é inteiramente - compatível com acordo compacto da Multi-fonte de SFP (MSA) e CE/RoHS habilitado.
Especificações
| Categoria de produto | 2.5G estojo compacto SFP | P/N | GCS-B5325-B5325-20C |
| Empacotamento | CSFP | Tipo | 2 BOSA em um porto de SFP |
| Dados-velocidade (CH1/CH2)) | 2.488G/2.488G | Contagem da pista | 2x (Tx/Rx) |
| Comprimento de relação | 20km | Relação | LC duplo |
| Comprimento de onda do centro de TX | 2x 1310nm | Comprimento de onda do centro de RX | 2x 1550nm |
| Tensão de fonte de alimentação | +3.3V (típico) | Consumo de potência | ≤ 1.8W |
| Tipo do LD | Laser de DFB | Tipo do paládio | PIN Photodiode |
| Poder do transmissor | -5 ~ 0dBm | Sensibilidade do receptor | < -19dBm=""> |
| Relação da extinção | > 8.2dB | Sobrecarga | > 0dBm |
| Orçamento de poder (DB) | 14dB | DOM/DDM | apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 36-month |
| Armazenamento: -40°C a 85°C | Peso | 30gram | |
| Conformidade | Gigabit Ethernet, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | ||
| Transmissor | ||||||||
| Comprimento de onda do centro | λc | 1530 | 1550 | 1570 | nanômetro | |||
| Largura espectral (- 20dB) | σ | 1 | nanômetro | |||||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||||
| Potência de saída médio | Lota | -5 | 0 | dBm | 1 | |||
| Relação da extinção | ER | 8,2 | DB | |||||
| Tempo ótico da elevação/queda (20%~80%) | tr/tf | 0,16 | ns | |||||
| Diferencial entrado dados do balanço | VIN | 400 | 1800 | milivolt | 2 | |||
| Impedância diferencial entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Inutilização de TX |
Inutilização | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falha de TX |
Falha | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Comprimento de onda do centro | λc | 1290 | 1330 | nanômetro | ||||
| Sensibilidade do receptor | -19 | dBm | 3 | |||||
| Sobrecarga do receptor | 0 | dBm | 3 | |||||
| O LOS De-afirma | LOSD | -19 | dBm | |||||
| O LOS afirma | LOSA | -30 | dBm | |||||
| Histerese do LOS | 1 | 4 | DB | |||||
| Diferencial do balanço da saída de dados | Vout | 400 | 1800 | milivolt | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Ponto baixo | 0,8 | V | ||||||
1. O poder ótico é lançado em SMF.
2. Entrada de PECL, internamente C.A.-acoplada e terminada.
3. Medido com um teste padrão de teste @2488Mbps de PRBS 223-1, JUJUBAS ≤1×10-12.
4. C. a.-acoplado internamente.
Mapa de memória diagnóstico de Digitas
Os transceptores fornecem índices de série da memória da identificação e a informação diagnóstica sobre as condições operacionais atuais pela relação de série de 2 fios (LCC, SDA).
Todas a informação diagnóstica com calibração interna ou a calibração externo são executadas, incluindo a monitoração recebida do poder, a monitoração transmitida do poder, a monitoração atual da polarização, a monitoração de tensão de fonte e a monitoração de temperatura.
O campo de dados específico diagnóstico digital do mapa de memória define como. A0h/A2h de seguimento para Channel1 B0h/B2h para Channel2
