Detalhes do produto:
|
| Tipo: | 10Gbps transceptor do estojo compacto SFP+ | Taxa de bocado (Gbps): | 10Gbps/10Gbps |
|---|---|---|---|
| Pacote: | CSFP+ | Comprimento de onda (Ch1): | TX12700nm/RX1310nm |
| Comprimento de onda (Ch2): | TX1310nm/RX1270nm | Laser/fotodiodo: | DFB+PIN-TIA |
| Alcance: | 20km | Os DOM: | Apoiado |
| Palavras-chaves: | 10G comprimem SFP+ 20km | ||
| Destacar: | Transceptor dos DOM BIDI,transceptor de 20km BIDI,10G estojo compacto SFP+ |
||

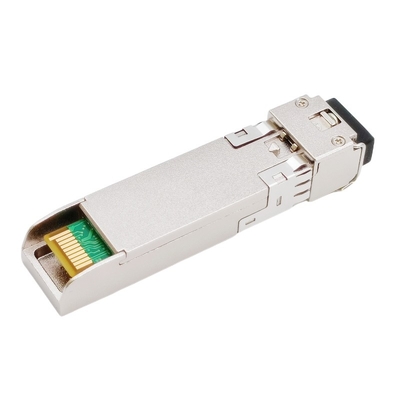

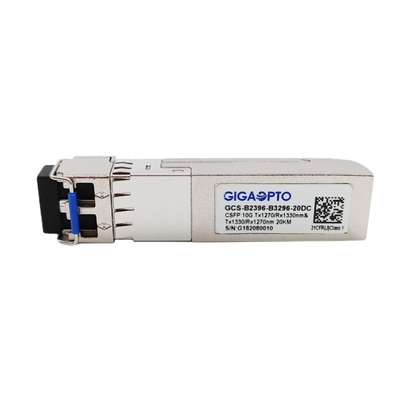

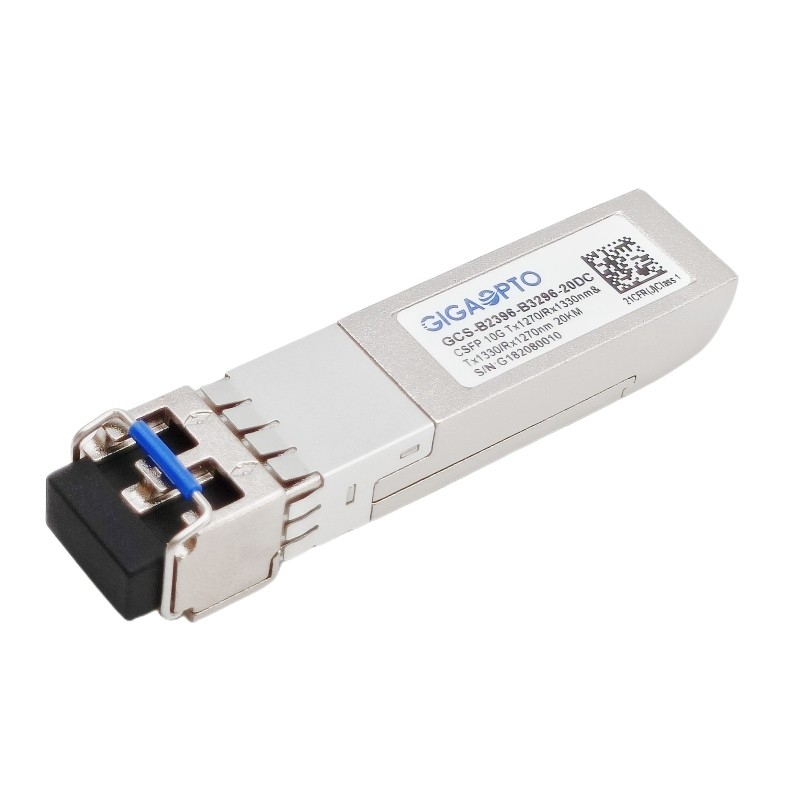

transceptor Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km da manutenção programada de 10.3Gbps 2-Channel CSFP+ LC
Descrição
O transceptor de GCS-B2396-B3296-20DC é complacente com a opção Pluggable 2 de MSA do fatora de formulários pequeno compacto (CSFP) para 10GBASE-LR e canal da fibra, permitindo dois canais bidirecionais independentes pelo porto.
Para o canal um, caracteriza um transmissor de 1270nm DFB e um receptor 1330n.
Para o canal dois, caracteriza um transmissor de 1330nm DFB e um receptor 1270nm.
Cada canal apoia a taxa de transferência 10Gbps e a relação até 20km sobre a fibra do único modo com uma relação do LC.
É com o conector de pino de SFP 20 para permitir a capacidade quente da tomada. Nenhum dano a C-SFP+ e a placa do anfitrião se o módulo de C-SFP+ é obstruído em um soquete convencional de SFP. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C como especificado em MSA SFF-8472.
O transceptor é inteiramente - compatível com acordo compacto da Multi-fonte de SFP (MSA) e CE/RoHS habilitado.
Especificações
| Categoria de produto | transceptor de 10G CSFP+ | P/N | GCS-B2396-B3296-20DC |
| Fatora de formulários | CSFP+ | Tipo | Porto de 2 BOSA /SFP |
| Taxa de dados (CH1/CH2)) | 10Gbps/10Gbps | Contagem da pista | 2x (Tx/Rx) |
| Alcance | 20km | Conector | Duplex do LC |
| Comprimento de onda (CH1) | TX1270nm/RX1330nm | Comprimento de onda (CH2) | TX1330nm/RX1270 |
| Tensão de fonte de alimentação | +3.3V (típico) | Consumo de potência | ≤ 2.0W |
| Tipo do LD (CH1/CH2) | DFB | Tipo do paládio (CH1/CH2) | PIN+TIA |
| Poder do transmissor | -2~ +3dBm | Sensibilidade do receptor | < -13dBm=""> |
| Relação da extinção | > 3.5dB | Sobrecarga | > 0.5dBm |
| Orçamento de poder (DB) | 11dB | Diagnóstico de Digitas | apoio |
| Ambiente | Funcionamento: 0 a 70°C | Garantia | 3 anos |
| Armazenamento: -40°C a 85°C | Peso | 0.03kg | |
| Conformidade | relações dos ethernet 10G, MSA complacente | ||
Características
Aplicação
Características elétricas e óticas
| Especificações óticas do transmissor (0OC < Topr="">OC, 3.13V < Vcc=""> | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas |
| Poder médio do lançamento | Po, Avg | -2 | +3 | dBm | 1 | |
| Relação da extinção | ER | 3,5 | ||||
| Comprimento de onda do centro da saída | lc |
1260 1320 |
1270 1330 |
1280 1340 |
nanômetro | CH1 CH2 |
| Largura do espectro da saída | σl | 1 | nanômetro | -20 largura do DB | ||
| Relação lateral da supressão do modo | SMSR | 30 | DB | |||
| Ruído relativo da intensidade | RIN | -128 | dB/Hz | |||
| Poder médio do lançamento FORA do transmissor | -30 | dBm | ||||
1. Potência de saída é o poder acoplado em uma fibra de um único-modo de 9/125 de milímetro.
| Especificações óticas do receptor (0OC < Topr="">OC, 3.13V < Vcc=""> | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas |
| Sensibilidade em 10,3 Gb/s | -13 | dBm | 2, poder médio | |||
| Sobrecarga do receptor | PMAX | 0,5 | --- | dBm | ||
| LOS -- Deasserted | LOSD | --- | --- | -14 | dBm | Transição: alto ao ponto baixo |
| LOS -- Afirmado | LOSA | -35 | --- | --- | dBm | Transição: ponto baixo à elevação |
| Comprimento de onda da operação | lc |
1320 1260 |
1340 1280 |
nanômetro | CH1 CH2 | |
2. Medido com poder médio; JUJUBAS < 10="">-12 e PRBS 231 - 1.
| Características elétricas | ||||||
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidades | Notas |
| Especificação de relação de alta velocidade do sinal (CML) | ||||||
| Taxa de dados entrados | 10,3125 | Gb/s | ||||
| Impedância entrada diferencial | Rin | 100 | Ω | |||
| Os dados diferenciais entraram a amplitude | 80 | 1000 | mVpp | Internamente C.A. acoplada | ||
| Taxa de dados da saída | 10,3125 | Gb/s | ||||
| Impedância da saída diferencial | Derrota | 100 | Ω | |||
| Amplitude diferencial da saída de dados | 300 | 850 | mVpp | Internamente C.A. acoplada | ||
| Especificação de relação de baixa velocidade do sinal (LVTTL) | ||||||
| Alta tensão entrada | 2,0 | Vcc | V | |||
| Baixa tensão entrada | Terra | 0,8 | V | |||
| Alta tensão da saída | 2,0 | Vcc | V | |||
| Baixa tensão da saída | Terra | 0,8 | V | |||
