Detalhes do produto:
|
| Taxa de transferência de dados: | 1.25Gb/s | comprimento de onda: | TX1550nm/RX1310nm |
|---|---|---|---|
| Conector ótico: | Receptáculo de LC/SC | Tipo do LD: | DFB |
| Tipo do paládio: | APD | Sensibilidade: | <-31dbm> |
| Palavras-chaves: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Destacar: | Subconjunto ótico do WDM,Subconjunto ótico de BOSA,Subconjunto de APD |
||

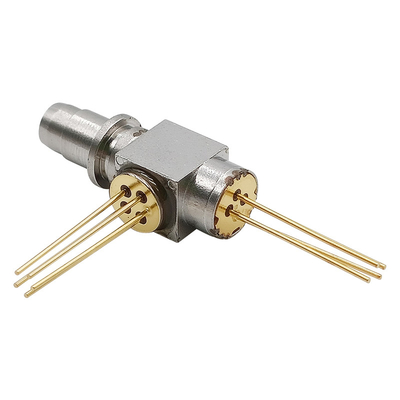

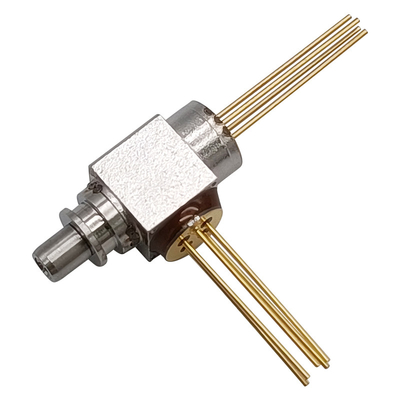

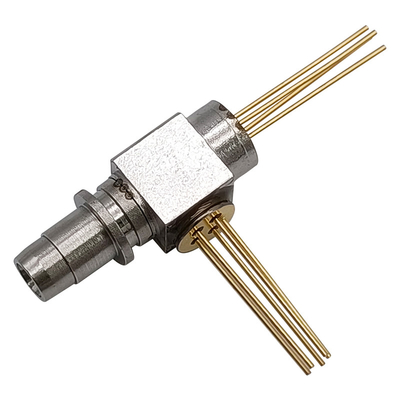

subconjunto ótico bidirecional do SC do WDM TX1550nm DFB/RX1490nm APD LC de 1.25Gbps BOSA
Descrição
O BOSA-T1550DFB-R1490APD-1.25G-LC-REC Do GIGAOPTO é integrado com o transmissor de 1.25Gb/s 1550nm DFB e o receptor de 1490nm APD junto com o conector do LC ou do SC.
Avaliações máximas absolutas (Tc=25℃)
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade |
| Tensão reversa (LD) | VRL | --- | 2 | V |
| Atual dianteiro (LD) | SE MIM | --- | 150 | miliampère |
| Tensão reversa do fotodiodo (MPD) | VRD | --- | 20 | V |
| Corrente dianteira do fotodiodo (MPD) | IFD | --- | 10 | miliampère |
| Tensão de TIA Operating | VCC | +3,0 | +3,6 | V |
| Temperatura de caso de funcionamento | Parte superior | -40 | +85 | ℃ |
| Temperatura de armazenamento | TSTG | -40 | +85 | ℃ |
| Temperatura de solda da ligação (10sec máximos) | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
Características óticas & elétricas
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Condição de teste |
| Transmissor (Tc=25±3℃) | ||||||
| Corrente do ponto inicial | Ith | 3 | 8 | 15 | miliampère | CW, TC =25℃ |
| --- | --- | 40 | CW, TC = -40~85℃ | |||
| Potência de saída ótico | PF | 1,3 | --- | 2,6 | mW | CW, Iop=Ith+20mA |
| Comprimento de onda do centro | λc | 1540 | 1550 | 1560 | nanômetro |
CW, processador de entrada/saída =30mA Tc=-40℃~+85℃ |
| Tensão de funcionamento | Vf | --- | 1,2 | 1,6 | V | CW, Iop=Ith+20mA |
| Tempo da elevação/queda | Tr /Tf | --- | 150 | 300 | picosegundo | Ib=Ith, 20%~80% |
| Largura do espectro (- 20dB) | Δλ | --- | --- | 1,0 | nanômetro | Processador de entrada/saída =30mA, CW |
| Corrente do monitor | Im | 100 | --- | 1200 | μA | CW, Iop=Ith+20mA, VRD=1V |
| Relação lateral da supressão do modo | SMSR | 30 | 35 | --- | DB | Iop= 30mA |
| Erro de seguimento (CW) | TE | -1,5 | --- | 1,5 | DB |
APC, Tc=-40~+85℃, Montior hold@Iop atual =Ith+20mA |
| Receptor (Tc=25±3℃) | ||||||
| Tensão de fonte | VCC | 3,0 | 3,3 | 3,6 | V | --- |
| Fonte atual | Icc | 10 | 20 | 32 | miliampère | --- |
| Comprimento de onda ótico | λ | 1470 | 1490 | 1510 | nanômetro | --- |
| Sensibilidade | Senador. | --- | --- | -31 | dBm |
λ=1490nm, NRZ, 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3, CW |
| Poder da sobrecarga | Político | -7 | --- | --- | dBm | |
| Tensão de divisão de APD | Vbr | 30 | --- | 55 | V | Id=10uA, VCC FORA |
| Paládio Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1550nm |
Características
Aplicação
Desenho de esboço (unidade: milímetro)
