Detalhes do produto:
|
| Nome do produto: | 10G EPON ONU PR30 BOSA | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| Distância: | 20km | Taxa de dados: | Tx10G/Rx10G |
| Comprimento de onda (nanômetro): | 1270nm_Tx/1577nm_Rx | Temp de funcionamento. (℃: | 0 -75℃/-40 - 85℃ |
| @25℃ potência de saída: | >3.0mW | Sensibilidade @25℃: | < -30dBm=""> |
| Palavras-chaves: | 10G EPON ONU, trança do SC de PR30 BOSA | ||
| Destacar: | Subconjunto ótico do APC,Subconjunto ótico simétrico,Trança do Sc do UPC |
||

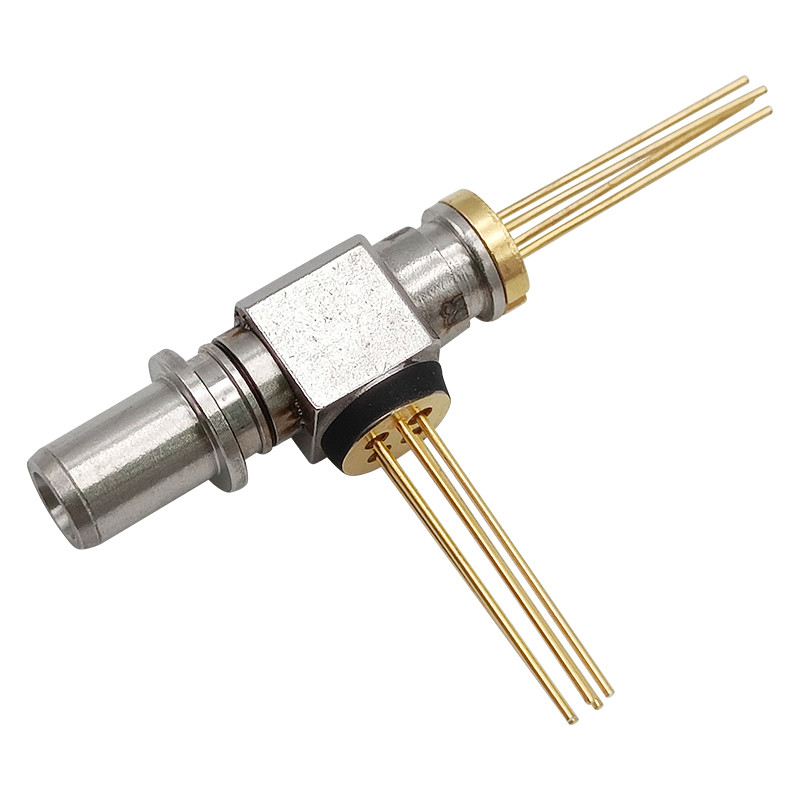

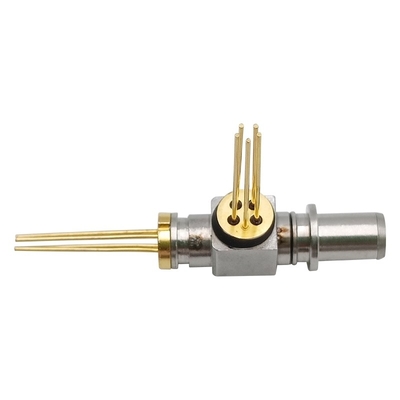

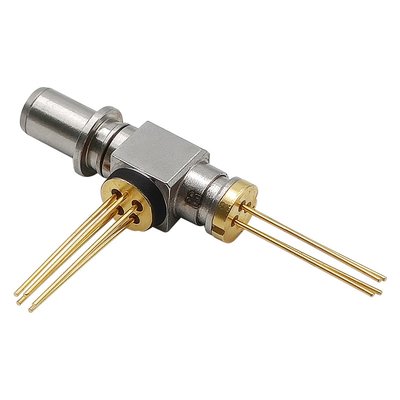

Trança simétrica TX 1270nm DFB 10G RX 1577nm APD 10.3125G FTTH FTTX do SC APC UPC de 10GEPON ONU BOSA PR30
Adote o esquema da soldadura de laser
Aplicação ponto a ponto
Isolamento ótico alto
Sensibilidade alta APD-TIA
Temperatura de trabalho: 0~75℃ ou -40~85℃
SC de encaixe BOSA
Avaliações máximas absolutas
| Artigo | Símbolo | Unidade | Minuto | Máximo | Nota |
| Temperatura de armazenamento | TSTG | ℃ | -40 | +85 | |
| Temperatura de funcionamento (ambiental) | TOPR | ℃ | 0 | +75 | |
| Tensão de fonte | VCC | V | -0,5 | 4,5 | |
| Temperatura de solda da ligação (Segundo Max10) |
TS | ℃ | --- | 260 | |
| Atual dianteiro (LD) | IFLD | miliampère | --- | 150 | |
| Tensão reversa (LD) | VRLD | V | --- | 2 | |
| Atual dianteiro (MPD) | IFMPD | miliampère | --- | 2 | |
| Tensão reversa (MPD) | VRMPD | V | --- | 20 | |
| Atual dianteiro (paládio) | IFPD | miliampère | --- | 10 | |
| Tensão reversa (paládio) | VRPD | V | --- | 20 |
Características Eletro-óticas do transmissor (TC=25°C, CW)
| Artigo | Símbolo | Condição de teste | Mínimo. | Tipo. | Máximo. | Unidade |
| Corrente do ponto inicial | ITH | TC=25℃ | --- | -- | 15 | miliampère |
| TC=0℃~75℃ | --- | -- | 40 | |||
| Tensão dianteira | VF | PF=PF (minuto), TC =25℃ | --- | --- | 1,5 | V |
| Potência de saída ótico | PF | O CW, @ITH+20mA, 25℃, torce-se livre | 3,0 | --- | --- | mW |
| Potência de saída ótico | PF | CW, @ITH+20mA, 0℃~75℃ | 1,8 | mW | ||
| Potência de saída ótico | PF | mW | ||||
| Comprimento de onda do centro | λC | CW, TC=0℃~75℃, TX; 1270nm | 1260 | 1270 | 1280 | nanômetro |
| Corrente do monitor | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | --- | 900 | A |
| Erro de seguimento | ΔPf/Pf | 0℃~75℃, CW, posse do PF (Ith+20mA) @IM | -1,5 | --- | +1,5 | DB |
Características Eletro-óticas do receptor (TC=25°C, Vcc=3.3V)
| Artigo | Símbolo | Condição de teste | Mínimo. | Tipo. | Máximo. | Unidade |
| Fonte atual | ICC | --- | --- | --- | miliampère | |
| Comprimento de onda da operação | λ | RX: 1577nm | 1575 | 1577 | 1580 | nanômetro |
| Poder da saturação | PSAT | Tc=-0℃~75℃ (teste em 10.3125Gbps PRBS31 ER=6dB JUJUBAS<10e-3> |
-8 | --- | --- | dBm |
| Sensibilidade | Senador | Tc=0℃~75℃ (teste em 10.31252Gbps PRBS31 ER=6dB JUJUBAS<10e-3> |
--- | -30 | dBm | |
| Perda do retorno ótica | ORL | λ=1577nm | 20 | --- | --- | DB |
| Interferência ótica | XTALK | 1270nm/1577nm | 40 | --- | DB |
Esboço da dimensão
