Detalhes do produto:
|
| Nome do produto: | WDM BOSA de 1.5G CATV | comprimento de onda: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Taxa de dados: | 1.5G | Temp de funcionamento. (℃): | 0 -75℃/-20 - 85℃ |
| @25℃ potência de saída: | 1.1-2.99mW | Responsivity: | 0.8A/W |
| Destacar: | Trança do LC APC,1550nm trança do SC APC,SC da trança da fibra |
||

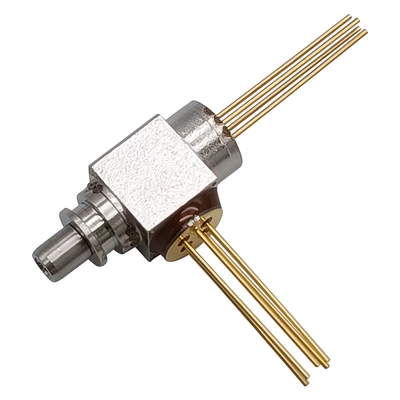

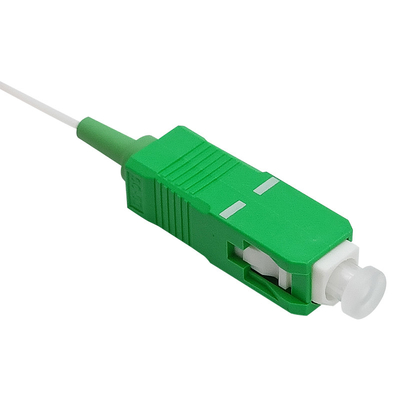

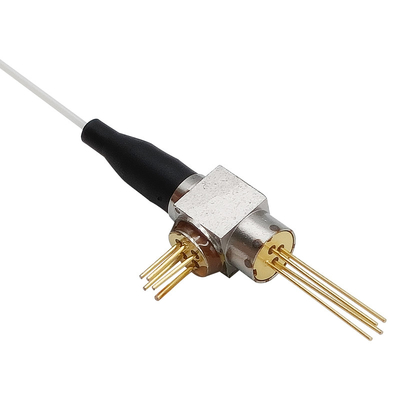

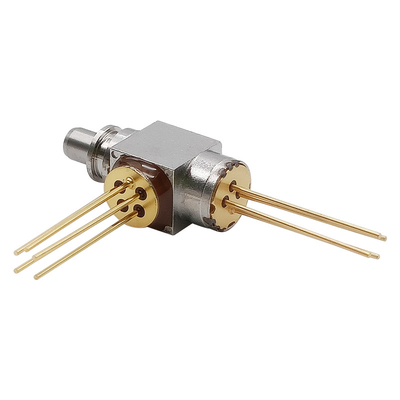

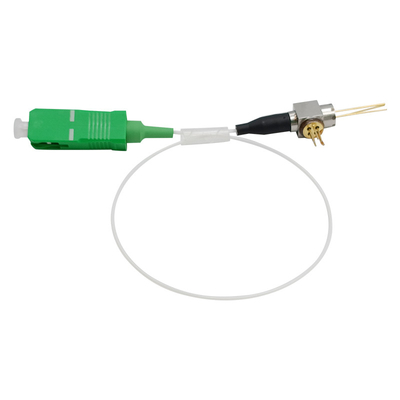

trança TX 1310nm RX 1550nm do ST FC APC do SC do receptáculo do WDM BOSA LC de 1.5G CATV
Características:
Aplicações:
Avaliações máximas absolutas
| Parâmetro | Símbolo | Avaliações | Unidade |
| Temperatura de armazenamento | Tstg | -40~+85 | ℃ |
| Temperatura de caso de funcionamento | Parte superior | -20~+85 | ℃ |
| Tensão reversa (paládio do monitor) | VRD | 20 | V |
| Corrente dianteira do fotodiodo (paládio do monitor) | IFD | 2 | miliampère |
| Ligação soldando) (da temperatura/(tempo) | --- | 260/10 | ℃/Sec |
| Tensão reversa (paládio análogo) | Vrpd | 30 | V |
| Atual dianteiro (paládio análogo) | Ifpd | 10 | miliampère |
Note1: Exceder qualquer destes valores pode destruir o dispositivo imediatamente
Características elétricas e óticas – transmissor
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, salvo disposição em contrário.)
| Parâmetro | Símbolo | Circunstância | Mínimo. | Tipo. | Máximo. | Unidade |
| Corrente do ponto inicial | Ith | em Tc=25±3℃ | --- | 10 | 15 | miliampère |
| Potência de saída (após acoplado) | PF | CW, Iop=Ith+20mA | 1,0 | --- | 2,99 | mW |
| Eficiência da inclinação | SE | CW, média | 0,05 | --- | 0,15 | mW/mA |
| Tensão de funcionamento | Vop | CW, Iop=Ith+20mA | --- | 1,1 | 1,6 | V |
| Comprimento de onda máximo | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | nanômetro |
| Relação lateral da supressão do modo | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | DB |
| Corrente do monitor | Imon | CW, Iop=Ith+20mA | 0,1 | --- | 1,0 | miliampère |
| Corrente escura do monitor | Identificação | VRD=5V | --- | --- | 0,1 | μA |
| Ruído relativo da intensidade | --- | --- | --- | --- | -145 | dB/Hz |
| Isolamento ótico | Iso | --- | 30 | --- | --- | DB |
| Erro de seguimento | TE | APC, - 20℃~+85℃ | -1,5 | --- | 1,5 | DB |
| Tempo da elevação/queda | Tr/Tf | Ib=Ith, 20~80% | --- | 0,1 | 0,15 | ns |
Especificações elétricas/óticas – receptor
| Parâmetro | Símbolo | Condição de teste | Mínimo. | Tipo. | Máximo. | Unidade |
| Comprimento de onda de funcionamento *Note2 | λ | --- | 1500 | 1550 | 1600 | nanômetro |
| Área ativa | Φ | --- | --- | 75 | --- | μm |
| Largura de banda de -3dBm | BW | VR = 5V | 2 | --- | --- | Gigahertz |
| Corrente escura | Identificação | VR = 5V | --- | --- | 1,0 | nA |
| Responsivity | R | λ=1550nm | --- | 0,80 | --- | A/W |
Nota: O comprimento de onda de funcionamento do receptor pode ser personalizado.
Pin Assignment
Dimensão do pacote
