Detalhes do produto:
|
| Velocidade: | 10Gbps | comprimento de onda: | TX1490nm/RX1550nm |
|---|---|---|---|
| Conector ótico: | Receptáculo de LC/SC | Tipo do transmissor: | EML |
| Tipo do receptor: | APD | Sensibilidade: | <-25> |
| Sobrecarga: | >-6dBm | Palavras-chaves: | 10Gbps BOSA T1490nm, 10G BOSA EML APD |
| Destacar: | Subconjunto ótico de APD,Subconjunto ótico de EML,subconjunto 10Gbps ótico |
||

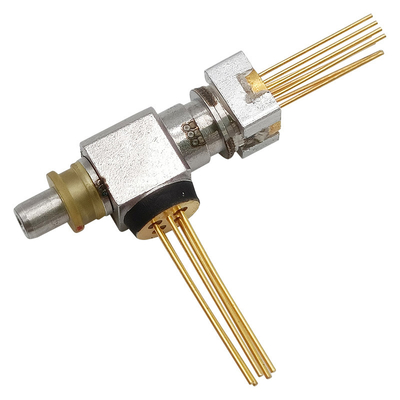

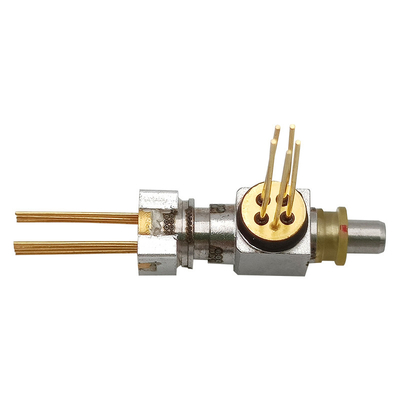

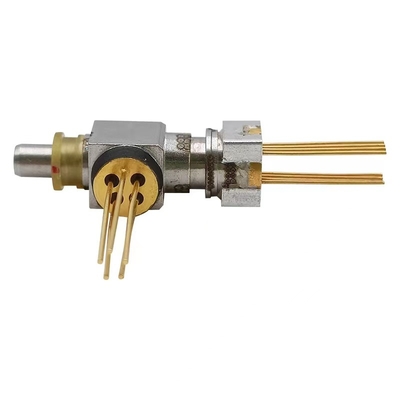

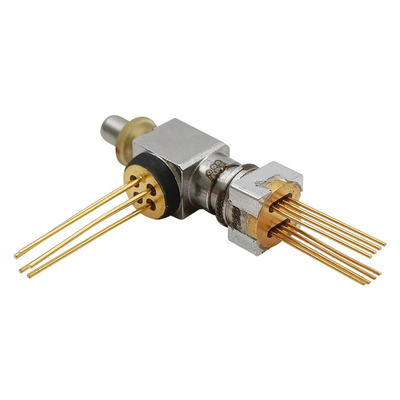

10Gbps subconjunto ótico bidirecional do SC do WDM BOSA TX1490nm EML/RX1550nm APD LC
Descrição
O BOSA-T1490EML-R1550APD-10G-LC-REC Do GIGAOPTO é projetado para de transmissão de dados, apoiando até a taxa de dados 10Gbps. O lado do transmissor usa um laser de 1490nm EML. O lado do receptor usa um 1550nm APD com TIA.
Avaliações máximas absolutas (Tc=25℃)
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade |
| Tensão reversa (LD) | VRL | --- | 2 | V |
| Atual dianteiro (LD) | SE MIM | --- | 150 | miliampère |
| Atual dianteiro (MPD) | IFD | --- | 10 | miliampère |
| Temperatura de caso de funcionamento | PARTE SUPERIOR | 0 | 75 | ℃ |
| Temperatura de armazenamento | TSTG | -40 | +85 | ℃ |
| Ligação soldando) (da temperatura/(tempo) | --- | --- | 260/10 | ℃/Sec |
| Corrente de NTC | INTC | 5 | V | |
| Tensão de NTC | VNTC | 2 | miliampère | |
| Corrente TÉCNICA | ITEC | -0,96 | 0,96 | |
| Tensão TÉCNICA | VTEC | -1,29 | -1,29 | V |
| Resistência (10KΩ@25℃ padrão | Rth | 9,5 | 10,5 | KΩ |
| Constante de B de Rth | B | 3800 | 4000 | K |
Características óticas & elétricas
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Condição de teste |
| Transmissor (TC=25±3℃) | ||||||
| Corrente do ponto inicial | Ith | --- | --- | 20 | miliampère | CW |
| O laser ajustou a temperatura | Tld | 40 | 45 | 50 | ℃ | |
| Poder ótico da saída | PF | 2,8 | --- | --- | mW |
CW, Iop= 60 miliampères, Tld= 45℃, VEA=0V |
| Tensão de funcionamento | Vop | --- | 1,2 | 1,8 | V | Iop= 60 miliampères, Tld= 45℃ |
| Comprimento de onda do centro | λc | 1470 | 1490 | 1510 | nanômetro |
Iop= 60 miliampères, Tld= 45℃, VEA=0V |
| Corrente do monitor | Imon | 50 | --- | 1500 | μA | Iop= 60 miliampères, Tld= 45℃ |
| SMSR | --- | 35 | --- | --- | DB |
op= 60 miliampères, Tld= 45℃, VEA=0V |
| Erro de seguimento (CW) | TE | -1,0 | --- | 1,0 | DB | 0℃/+45℃, +45℃/+75℃ |
| Receptor (TC=25±3℃) | ||||||
| Tensão de fonte | VCC | 2,97 | 3,3 | 3,6 | V | |
| Tensão de divisão | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc fora |
| Fonte atual | Icc | --- | 27 | 43 | miliampère | C.C. |
| Comprimento de onda ótico | λ | 1530 | 1550 | 1570 | nanômetro | |
| Sensibilidade | Senador | --- | --- | -25,5 | dBm |
λ=1550nm, PRBS=2^31-1, BER=10-10, ER=10dB, @10Gbps |
| Poder da saturação | Psat | -6 | --- | --- | dBm | |
Características
Anúncio publicitário: 0°C~70°C
Industrial: -40°C~85°C
Aplicação
Padrão
Desenho de esboço (unidade: milímetro)
