Detalhes do produto:
|
| Nome do produto: | GEPON ONU BOSA PX20 | Pacote: | DFB +PIN-TIA |
|---|---|---|---|
| Distância: | 20km | Taxa de dados (Gbps): | 2.5G/1.25G |
| comprimento de onda: | TX1310nm/RX1490nm | Temp de funcionamento. (℃): | -20~85℃ |
| @25℃ potência de saída: | 1.6 - 3.5mW | Sensibilidade @25℃: | < -29=""> |
| Palavras-chaves: | GEPON ONU BOSA, trança do SC UPC APC | ||
| Destacar: | PX20 GEPON ONU,BOSA GEPON ONU,Trança do SC UPC |
||

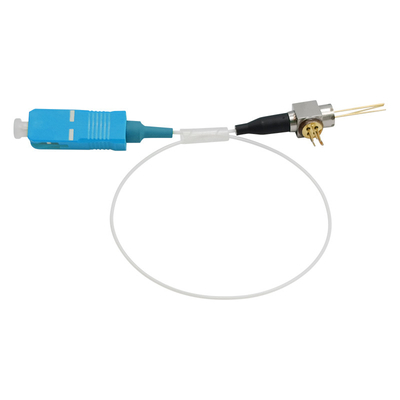

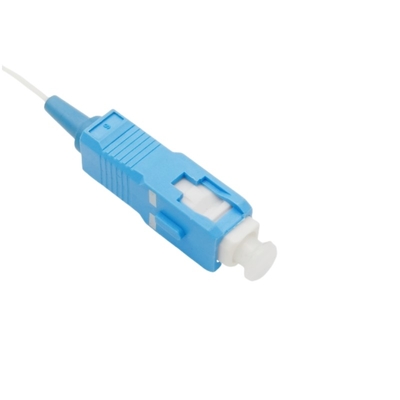

PIN 1.25G 1G FTTH FTTX do receptáculo TX 1310nm FP RX 1490nm da trança do SC UPC APC de GEPON ONU BOSA PX20
DESCRIÇÃO

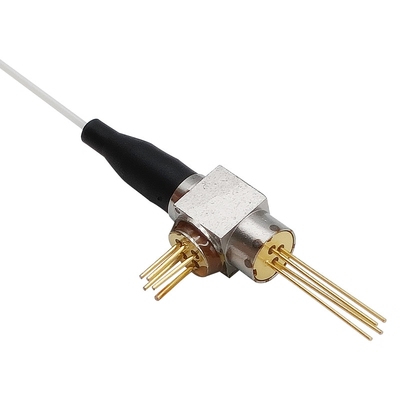

Este BOSA é um subconjunto ótico do elevado desempenho na única fibra usando o transmissor 1310nm e o receptor 1490nm.
A seção do transmissor usa uma operação de apoio do explosão-modo do laser do poço múltiplo 1310nm DFB do quantum. A seção do receptor usa a À-pode construído em um diodo de PIN do comprimento de onda longo e em um amplificador super do transimpedance 2.5Gbps.
AVALIAÇÕES MÁXIMAS ABSOLUTAS
| Artigo | Unidade | Minuto | Máximo | Nota |
| Corrente dianteira para o LD | miliampère | -- | 120 | |
| Tensão reversa para o LD | V | -- | 2 | |
| Corrente dianteira para MPD | miliampère | -- | 2 | |
| Tensão reversa para MPD | V | -- | 15 | |
| Poder ótico para Rx | dBm | 5 | -- | |
| Corrente dianteira de APD | miliampère | -- | 2 | |
| Corrente do reverso de APD | miliampère | -- | 3 | |
| Tensão reversa de APD | V | Vbr | ||
| TIA Supply Voltage | V | -0,4 | 4 | |
| Temp de funcionamento | °C | -5 | 75 | |
| Temperatura de armazenamento | °C | -40 | 85 | |
| Humidade relativa do armazenamento | % | -- | 85 | |
| Temperatura do Reflow da solda | °C | -- | 260 | (*1) |
(*1): Para a solda pelo ferro e os 10 segundos em ligações
Características Eletro-óticas do transmissor (TC=25°C, CW)
| Artigo | Símbolo | Condição de teste | Mínimo. | Tipo. | Máximo. | Unidade |
| Corrente do ponto inicial | Ith | Tc=25°C | -- | 10 | 15 | miliampère |
| Tc=-5~75°C | 1 | -- | 50 | miliampère | ||
| Potência de saída ótico (*2) | PF | If=Ith+20mA, Tc=25°C | 1,6 | -- | 3,5 | mW |
| If=Ith+20mA, Tc=-5~ 75°C | 1,0 | -- | -- | mW | ||
| Eficiência da inclinação | η | If=Ith+20mA, Tc=25°C | 0,08 | -- | 0,175 | mW/mA |
| If=Ith+20mA, Tc=-5~ 75°C | 0,05 | -- | -- | mW/mA | ||
| Corrente dianteira | Se | Pf=2.5mW, Tc=-5~75°C | -- | -- | 70 | miliampère |
| Tensão dianteira | Vf | If=Ith+20mA | -- | 1,1 | 1,5 | V |
| Tempo da elevação/queda | tr /tf | 20%~80% | -- | 0,1 | 0,2 | ns |
| Comprimento de onda central | lc | If=Ith+20mA, Tc=25°C | 1300 | 1310 | 1320 | nanômetro |
| If=Ith+20mA, Tc=-5~75°C | 1290 | -- | 1330 | nanômetro | ||
| Largura do espectro (RMS) | Dl | If=Ith+20mA, Tc=-5~75°C | -- | 0,32 | 1,0 | nanômetro |
| Relação lateral da supressão do modo | SMSR | If=Ith+20mA, Tc=-5~75°C | 30 | -- | -- | DB |
| Corrente do monitor | Im | If=Ith+20mA, Tc=-5~75°C | 100 | -- | 1000 | miliampère |
| Corrente escura do monitor | Identificação | Vrp=5V | -- | -- | 100 | nA |
| Capacidade do monitor | C | Vrp=5V, f=1MHz | 4 | -- | 15 | PF |
| Erro de seguimento (*3) | TE | Tc=-5~ 75°C | -1,5 | -- | 1,5 | DB |
(*2): Lançado em 9/125mm SMF
(*3): Log de DPf =10x (PF (Tc) /Pf (25°C)), Im posse (@Pf=2mW, 25°C)
Características Eletro-óticas do receptor (TC=25°C, Vcc=3.3V)
| Artigo | Símbolo | Condição de teste | Mínimo. | Tipo. | Máximo. | Unidade | ||||||
| Tensão de fonte | Vcc | 3,0 | 3,3 | 3,6 | V | |||||||
| Fonte atual | Icc | Nenhumas cargas | -- | 20 | 24 | miliampère | ||||||
| Comprimento de onda de funcionamento | l | Tc=-5~75°C | 1480 | -- | 1500 | nanômetro | ||||||
| Sensibilidade | Senador | 2.5Gbps, PRBS23, ER=10dB, BER=10E-10, RL=50Ω, NRZ | -- | -- | -29,5 | dBm | ||||||
| Sobrecarga | OL | -7,0 | -- | -- | dBm | |||||||
| Impedância da saída | Derrota | Única extremidade | 40 | -- | 60 | Ω | ||||||
| Tensão da saída diferencial | Vpp | 100Ω carga diferencial, 2.5Gbps | -- | -- | 1000 | milivolt | ||||||
| Corrente escura | Identificação | Vcc=3.3V, nenhuma entrada | -- | -- | 150 | nA | ||||||
| Perda do retorno ótica | ORL1310 | 1310nm | -- | -- | -15 | DB | ||||||
| ORL1490 | 1490nm | -- | -- | -20 | DB | |||||||
| Interferência ótica | X-conversa | 1310nm/1490nm | -- | -- | -47 | DB | ||||||
| Isolamento ótico da fonte externo | ISO1 | l=1441~1450nm | 25 | -- | -- | DB | ||||||
| l=1530~1539nm | ||||||||||||
| ISO2 | l=1260~1440nm | 35 | -- | -- | DB | |||||||
| l=1540~1625nm | ||||||||||||
| Parâmetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidade | Nota | ||||||
| Diâmetro de campo de modo | 8 | 9 | 10 | milímetro | ||||||||
| Diâmetro de Gladding | 123 | 125 | 127 | milímetro | ||||||||
| Perda macro da curvatura da fibra | 0,05 | DB | Raio 16mm | |||||||||
| Perda de inserção do conector ótico | -- | -- | 0,4 | DB | Conector de SC/UPC | |||||||
| Raio de curvatura da fibra | 25 | -- | -- | milímetro | ||||||||
| Diâmetro da fibra | 0,8 | 0,9 | 1,0 | milímetro | ||||||||
| Comprimento da fibra | 210 | -- | 250 | milímetro | L | |||||||
| Temperatura da operação da fibra | 75 | -- | -- | °C | ||||||||
| Força da tração no conjunto do LD | 30 | -- | -- | Kgw | ||||||||
| Força da tração no conjunto de APD | 15 | -- | -- | Kgw | ||||||||
| Corte a força na soldadura XY | 30 | -- | -- | Kgw | ||||||||
| Força da tensão na trança da fibra | 10 | -- | -- | N | ||||||||
(*4): Acordo da cara da extremidade da fibra do conector com IPC-8497-1
Esboço da dimensão
