Detalhes do produto:
|
| Nome do produto: | 12G-SDI CWDM SFP+ | Taxa de dados: | 12g |
|---|---|---|---|
| comprimento de onda: | 1270~1450nm CWDM | Conector: | LC frente e verso |
| Distância: | 20km | Garantia: | 3-ano |
| Palavras-chaves 1: | 12G UHD-SDI CWDM SFP+ | Palavras-chaves 2: | transceptor ótico video de 12G CWDM SFP+ |
| Destacar: | transceptor ótico video de 12G SDI,transceptor 1450nm ótico video,Transceptor ótico de CWDM |
||

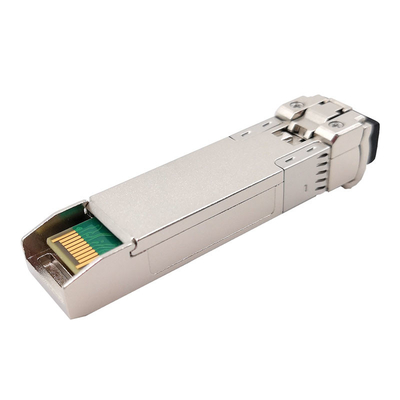

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF LC duplo MSA
Especificação funcional
| Nome do produto | 12G-SDI CWDM SFP | Taxa de dados | 0.27~11.88Gbps |
| Tipo do módulo | Transceptor | MSA/Non-MSA | MSA |
| Fatora de formulários | SFP+ | Temperatura | 0 a 70°C (32 158°F) |
| Comprimento de onda | CWDM (1270~1450) nanômetro | Max Distance | 20km |
| Conector | LC frente e verso | Meios | fibra do único-modo |
| Tipo do laser | DFB CWDM | Tipo do paládio | PIN |
| Tensão de fonte | 3.3V | Fonte atual | 300mA (máximo) |
| Poder de TX | -1 ~ 2dBm | Sensibilidade @11.88Gbps | < -11dB=""> |
| Poder-orçamento | 13dB | Sensibilidade @ 5.94Gbps | < -13dB=""> |
| Consumo de potência | ≤1.0W | Sensibilidade @ 2.97Gbps | < -15dB=""> |
| ER. | >3.5dB | Sobrecarga do receptor | > 1.0dBm |
| OEM/ODM | Apoiado | Garantia | 3 anos |
| Protocolos | ST 2082-1 de SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), e ST 259 (SD-SDI). | ||
Descrição de produtos da série do transceptor de 12G-SDI CWDM SFP+ 1270nm~1450nm
A série do GTS-Cxx9A-10DC de Gigaopto é um módulo do transceptor do único modo projetado aos sinais digitais de série óticos da transmissão/recepção como definido em SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, e DVB-ASI. Apoia até 11.8Gbps e é projetada especificamente transmitir os testes padrões patológicos para HD-SDI, 3G-SDI, 6G-SDI, e 12G-SDI. Alcance máximo até 20km da relação sobre a fibra do Único-modo (SMF) através do comprimento de onda desde 1270 nanômetro de CWDM ao canal 1450nm.
O transceptor inclui três seções: um laser de DFB, um fotodiodo do PIN integrado com um pré-amplificador da transporte-impedância (TIA), Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de um I2C.
Características
Informação pedindo

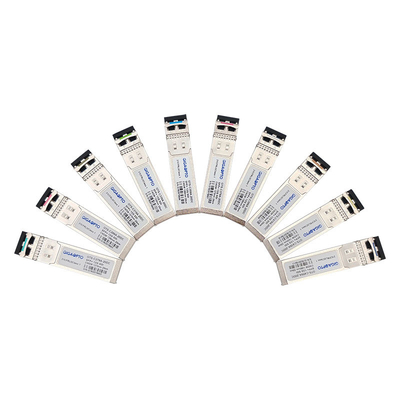

| Número da peça | Descrição | Canal de CWDM | Max Reach |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1270nm | 20km |

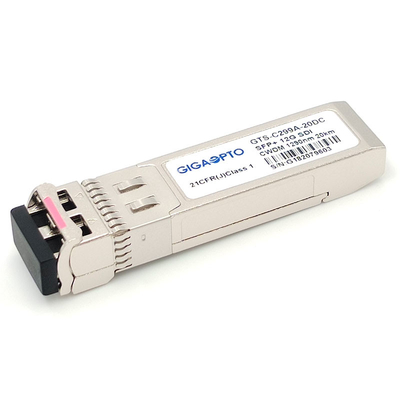

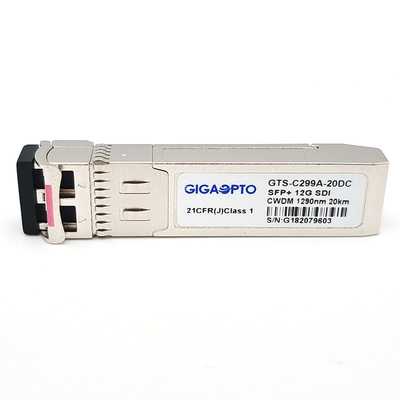

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF LC duplo MSA | 1450nm | 20km |
Aplicação
PIN Definition
