Detalhes do produto:
|
| Nome do artigo: | 12G-SDI BiDi SFP+ | Taxa de dados: | 12g |
|---|---|---|---|
| comprimento de onda: | 1330nm - TX/1270nm - RX | Conector: | LC simples |
| Max Cable Transmission: | 10km | OEM/ODM: | Apoiado |
| Palavras-chaves 1: | Transceptor ótico de 12G-SDI BIDI, | Palavras-chaves 2: | 12G SFP+ bidirecional |
| Destacar: | Transceptor video de SMPTE SFP,transceptor video de 13T SFP,Transceptor ótico de BIDI |
||

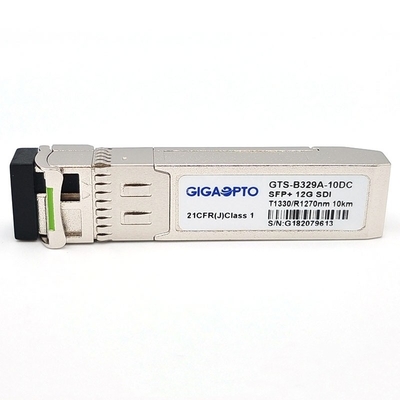

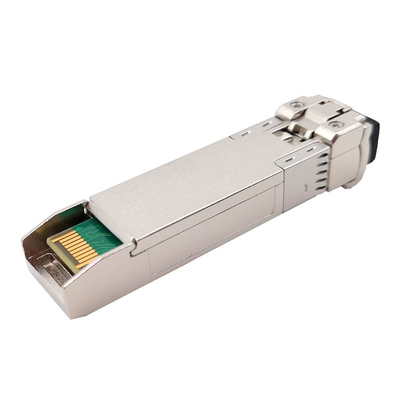

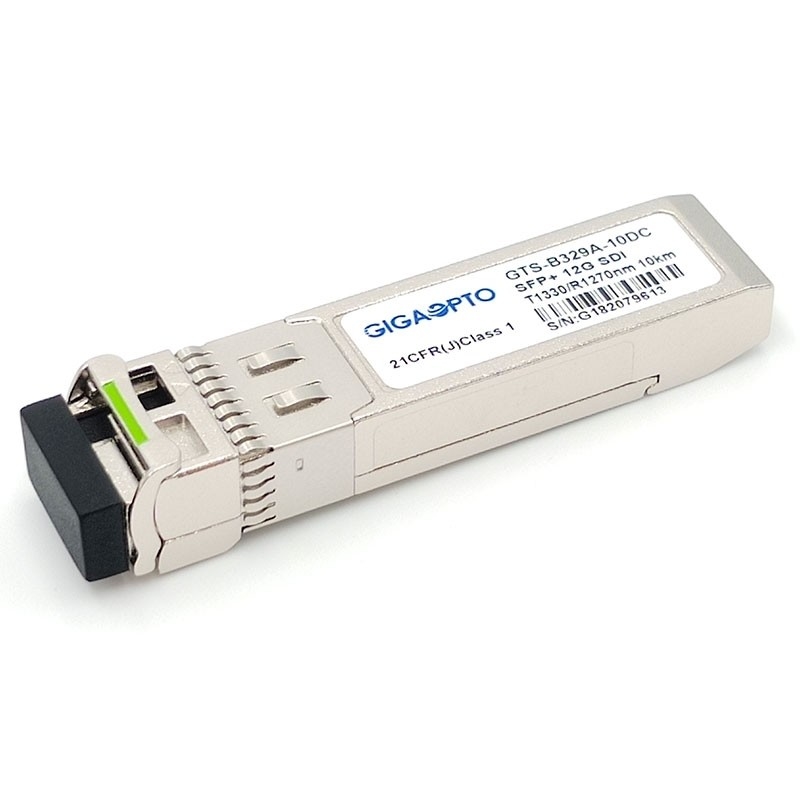

Transceptor ótico MSA Pinout de 10KM BiDi 1330nm/1270nm 12G-SDI SFP+
Especificação funcional
| Nome do produto | 12G UHD SFP video | Taxa de dados | 0.27~11.88Gbps |
| Tipo do módulo | Transceptor | MSA/Non-MSA | MSA |
| Embalagem | SFP+ | Temperatura comercial | 0 a 70°C (32 158°F) |
| Comprimento de onda | 1330nm - TX/1270nm - RX | Max Distance | 10km |
| Relação | LC simples | Meios | fibra do único-modo |
| Transmissor | DFB | Receptor | PIN |
| Tensão de fonte de alimentação | +3.3V | Atual | 280mA (típico.) |
| Potência de saída médio | -5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| Sensibilidade @ 5.94Gbps de RX | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| Relação da extinção | >3.5dB | Saturação de RX | > dBm 1,0 |
| Consumo de potência | ≤1.0W | Diagnóstico de Digitas | Apoio |
| OEM/ODM | Sim | Garantia | 3-ano |
| Protocolos | ST 2082-1 de SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), e ST 259 (SD-SDI). | ||
Descrição
Os GTS-B329A-10DC 12G BiDi SFP+ que de Gigaopto o transceptor ótico é projetado para as relações bidirecionais da transmissão 12G-SDI alcançam até 10km sobre SMF com comprimento de onda 1330nm TX/1270nm RX.
Apoia até 11.8Gbps e é projetado especificamente transmitir os testes padrões patológicos para HD-SDI, 3G-SDI, 6G-SDI, e 12G-SDI.
O transceptor inclui três seções: um laser de DFB, um fotodiodo do PIN integrado com um pré-amplificador da transporte-impedância (TIA), Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada.
O módulo fornece a informação diagnóstica digital de seus condições operacionais e estado, incluindo o poder transmissor, a polarização do laser atual, a temperatura do módulo, e a tensão de fonte. A calibração e o alarme/dados de advertência do ponto inicial são redigidos e armazenados na memória interna (EEPROM).
Características
Aplicação
PIN Definition
