Detalhes do produto:
|
| Nome do produto: | 12G-SDI SFP+ bidirecional | Taxa de dados: | 12Gb/s |
|---|---|---|---|
| comprimento de onda: | 1270nm - TX/1330nm - RX | Tipo de relação: | LC simples |
| Max Transmission: | 10km | Garantia: | 3-ano |
| Palavras-chaves 1: | Transceptor ótico de 12G-SDI BIDI SFP+ 10km | Palavras-chaves 2: | Módulo video do transceptor de SMPTE 12G HD |
| Destacar: | transceptor video de 12G SFP,Transceptor video do SDI SFP,BiDi SMPTE |
||

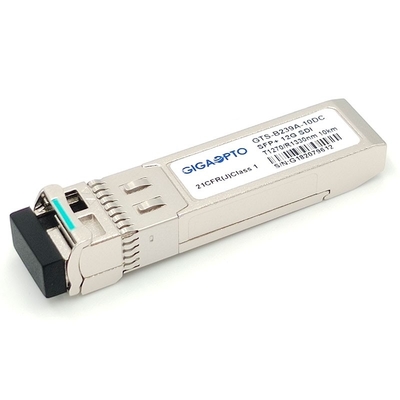

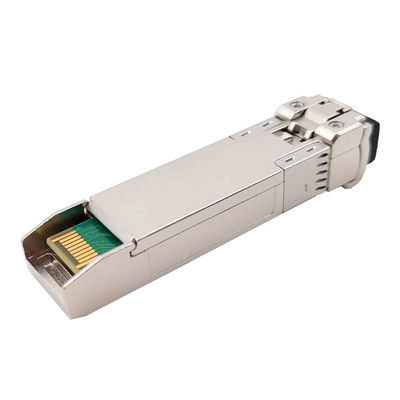

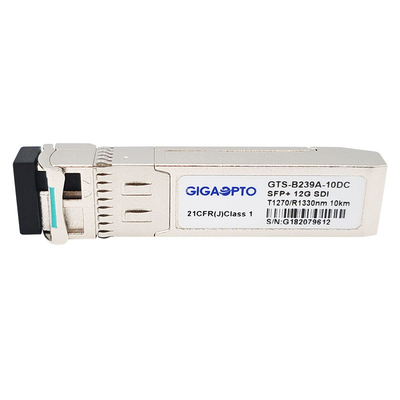

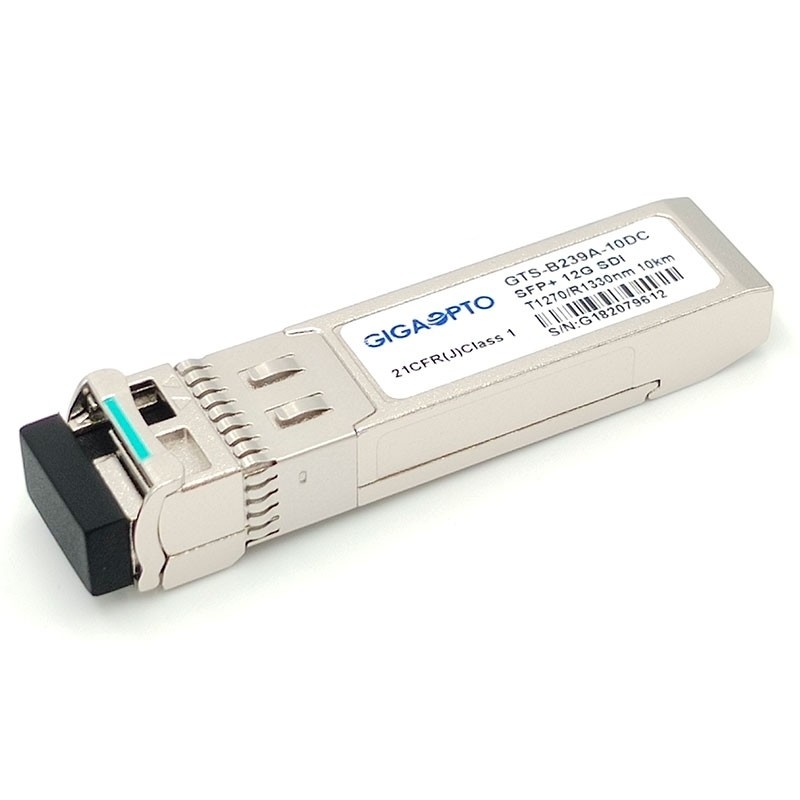

transceptor ótico MSA Pinout de 10km BiDi 1270nm/1330nm 12G-SDI SFP+
Especificação funcional
| Nome do produto | 12G-SDI BiDi SFP | Taxa de dados | 0.27~11.88Gbps |
| Tipo do módulo | Transceptor | MSA/Non-MSA | MSA |
| Fatora de formulários | SFP+ | Temperatura de funcionamento | 0 a 70°C (32 158°F) |
| Comprimento de onda | 1270nm - TX/1330nm - RX | Max Reach | 10km |
| Conector | LC simples | Tipo da fibra | fibra do único-modo |
| Tipo do LD | DFB | Tipo do paládio | PIN |
| Tensão de fonte | 3.3V | Fonte atual | 280mA (tipo.) |
| Poder de TX | -5 ~ +1dBm | Sensibilidade @11.88Gbps | < -11dB=""> |
| Sensibilidade @ 5.94Gbps | < -13dB=""> | Sensibilidade @ 2.97Gbps | < -13dB=""> |
| Relação da extinção | >3.5dB | Sobrecarga do receptor | > 1.0dBm |
| Consumo de potência | ≤1.0W | Garantia | 3 anos |
| OEM/ODM | Apoiado | Peso | 0.025kg |
| Protocolos | ST 2082-1 de SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), e ST 259 (SD-SDI). | ||
Descrição
O GTS-B239A-10DC de Gigaopto é projetado para as relações bidirecionais da transmissão 12G-SDI alcança até 10km sobre uma fibra do único modo.
É complacente com SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, e DVB-ASI. Apoia até 11.8Gbps e é projetado especificamente transmitir os testes padrões patológicos para HD-SDI, 3G-SDI, 6G-SDI, e 12G-SDI.
O transceptor inclui três seções: um laser de DFB, um fotodiodo do PIN integrado com um pré-amplificador da transporte-impedância (TIA), Reclocker, e um controlador de MCU. O transceptor é complacente com acordo da Multi-fonte de SFP (MSA), ele é com o conector de pino de SFP+ 20 para permitir a capacidade quente da tomada. As funções diagnósticas de Digitas estão disponíveis através de uma relação de I2C.
Características
Aplicação
PIN Definition
