Detalhes do produto:
|
| Nome do produto: | 12G-SDI CWDM TX | Taxa de dados: | 12Gbps |
|---|---|---|---|
| Fatora de formulários: | SFP+ | comprimento de onda: | 1270~1450nm CWDM TX SEM RX |
| Relação: | Único LC | Transmissão: | 20km |
| Garantia: | 3-ano | Palavras-chaves 1: | Único transmissor de 12G-SDI CWDM |
| Palavras-chaves 2: | transceptor ótico da transmissão | ||
| Destacar: | transmissor de 12G CWDM,Transmissor de 20KM CWDM,CWDM SFP+ |
||

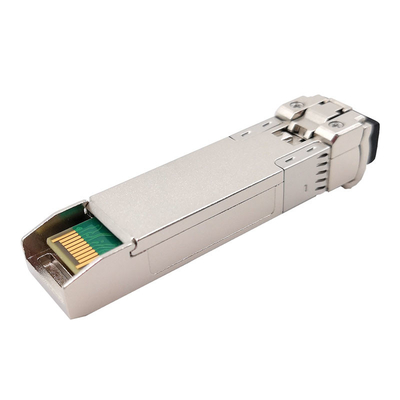

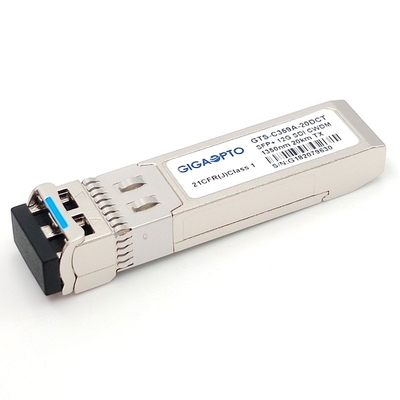

Módulo 1270~1450nm CWDM 20km único LC SMF MSA Pinout do Único-transmissor de 12G-SDI SFP
Especificação funcional
| Nome do produto | 12G-SDI CWDM | Taxa de dados (Gbps) | 50Mbps~11.88Gbps |
| Tipo do módulo | Transmissor (1-Port TX) | MSA/Non-MSA | MSA |
| Fatora de formulários | SFP+ | Temperatura de funcionamento | 0 a 70°C (32 158°F) |
| Comprimento de onda | CWDM 1270~1450nm | Max Distance | 20km |
| Conector | Palavra simples do LC | Testes padrões patológicos | Apoiado |
| Tipo do laser | CWDM DFB | Tipo da fibra | SMF |
| Tensão de fonte | 3.3V | Tipo do receptor | Nenhum |
| Poder de TX | -1~ +2dBm | Fonte atual | 160mA (tipo.) |
| OEM/ODM | Apoiado | Garantia | 3-ano |
| Protocolos | ST 2082-1 de SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), e ST 259 (SD-SDI). | ||
| Conformidade | SFP MSA, RoHS | ||
Descrição de produtos da série de 12G-SDI CWDM 1270nm~1450nm SFP+ Tx MSA Pinout
A série do GTS-Cxx9A-20DCT de Gigaopto é um único módulo de transmissor do único modo do canal de CWDM projetado transmitir sinais digitais de série óticos como definido em SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, e DVB-ASI. Apoia até 11.8Gbps e a relação máxima até 20km sobre a fibra de SMF através do canal desde 1270 nanômetro do comprimento de onda de CWDM a 1450nm.
O transmissor é complacente com acordo da Multi-fonte de SFP (MSA) e é projetado especificamente transmitir os testes padrões patológicos para HD-SDI, 3G-SDI, 6G-SDI, e 12G-SDI.
Características

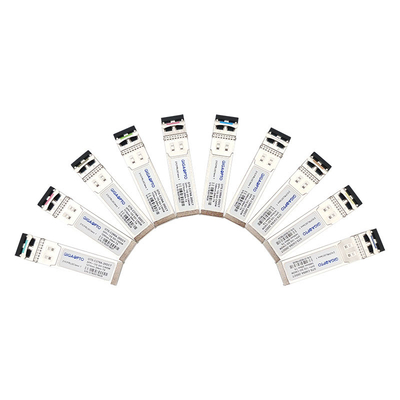

Informação pedindo
| Número da peça | Descrição | Canal de CWDM | Max Reach | Código de cor do fecho |
| GTS-C279A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1270nm/- C27 | 20km | Luz - roxo |
| GTS-C299A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1290nm/- C29 | 20km | Azul-céu |
| GTS-C319A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1310nm/- C31 | 20km | Verde amarelo |
| GTS-C339A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1330nm/- C33 | 20km | Ocre amarelo |

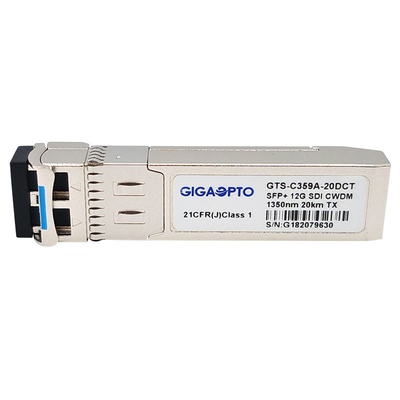

| GTS-C359A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1350nm/- C35 | 20km | Rosa |
| GTS-C379A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1370nm/- C37 | 20km | Bege |
| GTS-C399A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1390nm/- C39 | 20km | Branco |
| GTS-C419A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1410nm/- C41 | 20km | Prata |
| GTS-C439A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1430nm/- C43 | 20km | Preto |
| GTS-C459A-20DCT | Módulos MSA do Único-transmissor de 12G-SDI SFP+ CWDM | 1450nm/- C45 | 20km | Laranja amarela |
Aplicações
PIN Definition
