Detalhes do produto:
|
| comprimento de onda: | 1270nm a 1610nm | Tensão de funcionamento: | 1.2V |
|---|---|---|---|
| Erro de seguimento: | -1,5 ~ DB 1,5 | Corrente do ponto inicial: | 8mA |
| Poder de acoplamento da fibra: | 1.5mW | Corrente do monitor: | 500uA |
| Destacar: | Subconjunto ótico de CWDM,Subconjunto ótico de TOSA,subconjunto 1270nm ótico |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm a 1610nm
Descrição:
As séries de TOSA-Cxxxx-DFB-10G-LC são módulos do diodo láser de 1550nm InGaAsP/InP MQW-DFB projetados para sistemas de comunicação da fibra ótica. Estes módulos são subconjunto ótico do transmissor com baixa corrente do ponto inicial e elevado desempenho na alta temperatura, idealmente apropriada para breve alcançar as aplicações, taxas de dados de 155M a 2.5G com um isolador integrado para dentro.
Um diodo láser é montado em um pacote coaxial de φ5.6mm integrado com um paládio do monitor de InGaAs, um único - fibra-topo do modo e uma luva rachada para o conector ótico com virola de φ1.25mm. E nós podemos igualmente fornecer dois tipos do conector de tampa do fibra-topo.
Informação pedindo: (Versão padrão *Note1)
| Número da peça. | Conector Tipo |
Taxa de dados | Pin Type | Poder | λ *Note2 (nanômetro) |
Isolador |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-Pin-2 | 15 | 1330 | Fase dupla |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | Única fase |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | Fase dupla |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | Única fase |
*Note1: Para a informação pedindo, consulte por favor as vendas da nomenclatura e do contato OSM.
*Note2: Para o comprimento de onda detalhado de CWDM, consulte por favor a seguinte tabela.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Avaliações | Unidade |
| Temperatura de armazenamento | Tstg | -40~+85 | ℃ |
| Temperatura de caso de funcionamento | Parte superior | 0~+70 | ℃ |
| Atual dianteiro (LD) | IFD | 150 | miliampère |
| Tensão reversa (LD) | VrL | 2 | V |
| Tensão reversa (paládio) | VrP | 20 | V |
| Atual reverso (paládio) | IrP | 2 | miliampère |
| Temperatura de solda (<10s> | Stemp | 260 | ℃ |
Características elétricas e óticas:
(Pf=1.5mW, SMF (9.5/125µm), Tc=+25°C, salvo disposição em contrário.)
| Parâmetro | Símbolo | Circunstância | Mínimo. | Tipo. | Máximo. | Unidade |
| Corrente do ponto inicial | Ith | CW | — | 8 | 15 | miliampère |
| Poder de acoplamento da fibra | PF | CW, If=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Tensão de funcionamento | Vf | CW, Tc=0~+70 | — | 1,2 | 1,6 | V |
| Eficiência da inclinação | SE | CW, média (Ith a Ith+20mA) | 0,05 | 0,14 | mW/mA | |
| Comprimento de onda máximo | λp | CW | (*3) | nanômetro | ||
|
Temperatura do comprimento de onda Coeficientes |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Supressão lateral do modo relação |
SSR | CW, Tc=0~+70 | 35 | 40 | DB | |
| Tempo de elevação | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | ns | |
| Tempo de queda | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Erro de seguimento | ΔPf |
Posse Im (@Pf=0.16mW (25°C) CW, Tc=0~+70 |
-1,5 | — | 1,5 | DB |
| Corrente do monitor | Im |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | A |
| Corrente escura do monitor | Identificação | VrP=5V | — | — | 10 | nA |
| Capacidade do monitor | C | VrP=5V, f=1MHz | — | 10 | 20 | PF |
| Repetibilidade do conector | — | -1 | — | 1 | DB | |
|
Isolamento ótico |
— | Única fase | 30 |
DB |
||
| — | Fase dupla | 40 | ||||

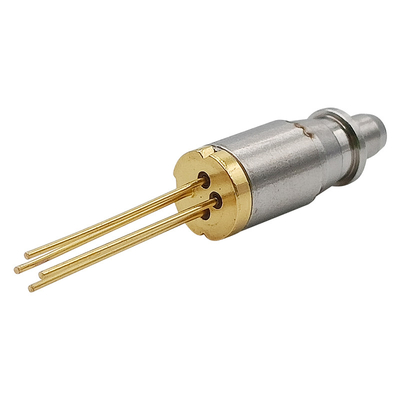

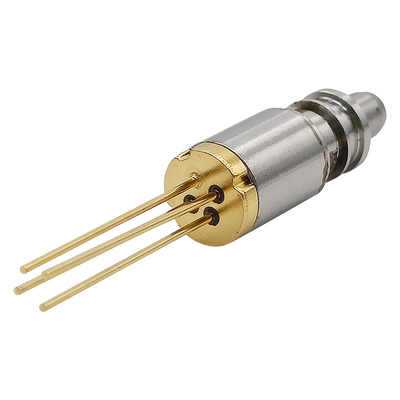

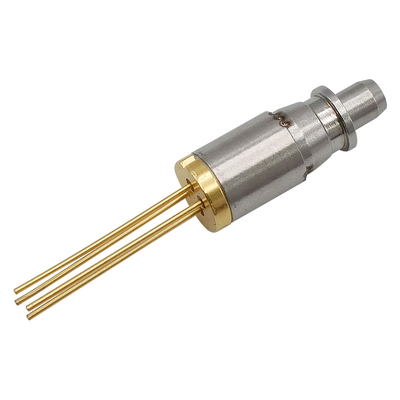

Série do pacote de TOSA:
